Máy kiểm tra điện trở biến áp cho các biến áp công suất lớn

Name: Máy kiểm tra điện trở biến áp cho các biến áp công suất lớn
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHZ1340A
Price: 4,115.00 USD
Availability: InStock

Chi tiết sản phẩm:

Nguồn gốc:	Trung Quốc
Hàng hiệu:	XZH TEST
Chứng nhận:	CE/ISO
Số mô hình:	XHZ1340A

Thông tin chi tiết

Nguồn gốc:

Trung Quốc

Hàng hiệu:

XZH TEST

Chứng nhận:

CE/ISO

Số mô hình:

XHZ1340A

Làm nổi bật:

High Light

Làm nổi bật:

40A Kiểm tra tách pha điện cao

Kết nối điện áp cao và thấp đồng thời

Trợ giúp Magnetic Ba Pha Degaussing

Trading Information

Số lượng đặt hàng tối thiểu:

1 đơn vị

Giá bán:

Có thể đàm phán

chi tiết đóng gói:

Bao bì gỗ

Thời gian giao hàng:

5-8 ngày làm việc

Điều khoản thanh toán:

T/t

Khả năng cung cấp:

2000 đơn vị/năm

Mô tả sản phẩm

️ Ứng dụng mục tiêu:Được thiết kế cho các đội điều hành trạm phụ điện cực cao (UHV) và phòng thí nghiệm thử nghiệm biến áp điện lớn xử lý thiết bị lớp 330kV750kV.XHZ1340A cung cấp 40A dòng điện cao một pha và 20A + 20A ba pha đồng thời đầu ra ‡ được thiết kế đặc biệt cho các cuộn dây kháng cực thấp được tìm thấy trong các biến áp công suất MVA cao, các đơn vị phát điện tăng tốc (GSU) và các bộ biến áp kết nối, nơi độ chính xác đo ở mức micro-ohm là rất quan trọng cho thử nghiệm chấp nhận và phân tích pháp y sau lỗi.

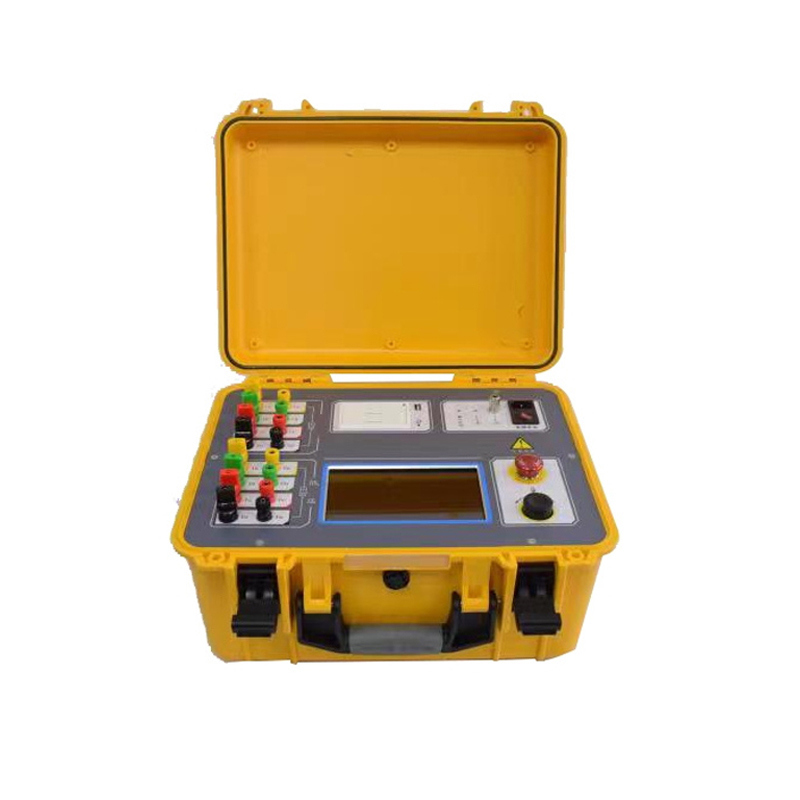

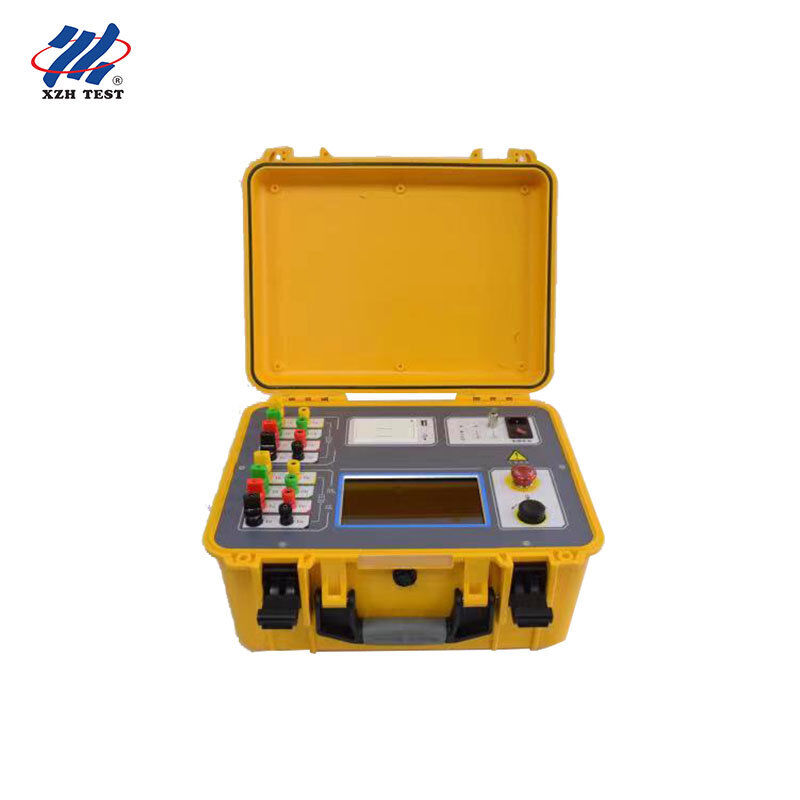

XHZ1340A 40A biến áp DC kháng thử

CácXHZ1340Alà một dụng cụ thử nghiệm nhanh thế hệ mới tích hợp thử nghiệm hỗ trợ từ tính, đo đồng thời ba giai đoạn và khử khí tích hợp vào một nền tảng hiệu suất cao duy nhất.Được thiết kế đặc biệt cho phép đo điện trở DC của các bộ biến áp công suất lớn including generator step-up units, biến áp kết nối UHV, và biến áp phân phối MVA cao, nó cung cấp độ chính xác đặc biệt với độ phân giải 0,1μΩ ở dòng thử đến 40A.

XHZ1340A

Các đặc điểm chính

Kết nối điện áp cao và thấp đồng thời:Connect both high-voltage and low-voltage current/potential test leads at once without the need to reverse or reconnect during testing — a unique design that significantly reduces setup time for multi-winding large power transformers.
Kiểm tra đồng thời 3 giai đoạn:Các biện pháp pha A0, B0 và C0 đồng thời cho các vòng cuộn kết nối sao, giảm tổng thời gian thử nghiệm hơn 70% so với các phương pháp pha đơn liên tục trên các biến áp lớn.
Hỗ trợ từ tính tự động:Tăng tốc độ thử nghiệm cho các bộ biến áp 3 pha 5 cột điện áp thấp bên trong kết nối góc bằng cách bão hòa lõi trước.đặc biệt hiệu quả đối với các cuộn dây dẫn điện cao được tìm thấy trong các đơn vị lớn được xếp hạng MVA.
Đổi mới trong đo điểm trung lập:Chuỗi thử nghiệm độc quyền giải quyết chính xác thách thức đo kháng cự dây chì ở điểm trung lập một khó khăn lâu dài trong chẩn đoán biến áp ba pha.
Khả năng xuất dữ liệu toàn diện:Hiển thị và in tất cả kết quả thử nghiệm cho cuộn dây điện áp cao, trung bình và thấp trong một báo cáo duy nhất.Tính toán mất cân bằng ba giai đoạn tự động với chuyển đổi nhiệt độ tùy chọn sang các giá trị tham chiếu định danh.
Bảo vệ trường điện điện ngược tiên tiến:Bảo vệ cả thiết bị và người vận hành trong quá trình xả tải cảm ứng, cho phép thử nghiệm dòng điện cao an toàn trên các cuộn dây biến áp lớn nhất.
Lưu trữ dữ liệu rộng rãi:200 bộ dữ liệu thử nghiệm được lưu trữ vĩnh viễn (có thể mở rộng), với khả năng xuất USB để tích hợp với các hệ thống quản lý thông tin phòng thí nghiệm và phân tích xu hướng dài hạn.
Xây dựng bền vững:Khả năng chịu nhiệt độ rộng (-10 ° C ~ 50 ° C), khả năng chống va chạm, chắn chống nhiễu và yếu tố hình dạng di động (430 × 320 × 230 mm) được thiết kế cho cả phòng thí nghiệm và khu vực khu vực.

Thông số kỹ thuật

Điện thử	Ba pha: 20A + 20A, 10A + 10A, 5A + 5A, 1A + 1A Đơn pha: 40A, 20A, 10A, 5A, 1A, 0.2A
Phạm vi đo	40A: 100μΩ~0.5Ω 20A: 500μΩ~1Ω 10A: 1mΩ~2Ω 5A: 10mΩ~4Ω 1A: 100mΩ~20Ω 0.2A: 1Ω~100Ω 20A+20A: 200μΩ~0.3Ω 10A+10A: 500μΩ~0.6Ω 5A+5A: 10mΩ~1.5Ω
Nghị quyết	0.1μΩ
Độ chính xác	± ((Đọc × 0,2% + 2 từ)
Cung cấp điện	AC220V ± 10%, 50±1Hz
Kích thước	430 × 320 × 230 mm
Nhiệt độ hoạt động	-10 °C ~ 50 °C
Độ ẩm hoạt động	≤ 85% RH
Lưu trữ dữ liệu	200 bộ dữ liệu thử nghiệm (có thể mở rộng qua USB)

Câu hỏi thường gặp

Q1: Khi nào tôi nên chọn mô hình 40A thay vì một máy kiểm tra kháng điện DC tiêu chuẩn 20A?

The XHZ1340A's 40A single-phase and 20A+20A three-phase output is specifically designed for large power transformers where winding resistance is extremely low — typically below 500µΩ for high-MVA units. Điện thử nghiệm cao hơn cải thiện tỷ lệ tín hiệu-gọi với tiếng ồn ở mức đo micro-ohm, cung cấp độ phân giải 0,1μΩ và ± 0.2% + 2 từ) độ chính xác cần thiết cho thử nghiệm chấp nhận của bộ biến áp lớp 330kV ∼750kVĐối với các bộ biến áp lớp phân phối có điện trở lấn trên 1mΩ, các mô hình 20A cung cấp độ chính xác đủ.

Q2: Làm thế nào tính năng kết nối điện áp cao và thấp đồng thời cải thiện quy trình làm việc thử nghiệm?

XHZ1340A cho phép tất cả các dòng điện cao (A, B, C,O) và điện áp thấp (a, b, c, o) dây dẫn thử nghiệm được kết nối đồng thời khi bắt đầu thử nghiệm.Đĩa chuyển mạch thông minh của thiết bị tự động định tuyến dòng thử nghiệm đến mỗi cuộn dây theo trình tự mà không yêu cầu người vận hành leo lên bộ biến áp để thay đổi kết nốiĐiều này đặc biệt có giá trị đối với các bộ biến áp công suất lớn, nơi truy cập bushing có thể yêu cầu các nền tảng làm việc cao và mỗi chu kỳ kết nối lại thêm thời gian và rủi ro an toàn đáng kể.

Q3: Làm thế nào để thiết bị giải quyết vấn đề đo kháng cự dây chì điểm trung lập?

Trong thử nghiệm biến áp ba pha, kháng của dây dẫn điểm trung tính sẽ đưa ra một lỗi đo khó phân lập.XHZ1340A sử dụng một trình tự thử nghiệm sáng tạo mà toán học bù đắp cho kháng chì trung tính bằng cách lấy các phép đo khác nhau trên nhiều đường dẫn hiện tại, hiệu quả hủy bỏ đóng góp dây chì. This proprietary method provides a true winding resistance value without requiring separate neutral lead calibration — a significant advancement over conventional three-phase testers that typically overestimate resistance when neutral lead resistance is significant.

Q4: Kết quả thử nghiệm có thể tự động chuyển đổi thành các giá trị nhiệt độ tham chiếu không?

Vâng. Vâng. The XHZ1340A includes a built-in temperature conversion function that automatically calculates resistance values at a specified reference temperature (typically 75℃ for power transformers) based on the measured winding temperature and the conductor material (copper or aluminum)Kết quả có thể được hiển thị và in với cả giá trị đo và nhiệt độ bù cạnh nhau.và cả giá trị thô và chuyển đổi có thể được đưa vào báo cáo thử nghiệm in để tuân thủ các tiêu chuẩn thử nghiệm chấp nhận IEC và IEEE.

Q5: Công cụ cung cấp khả năng khử khói nào sau khi thử nghiệm kháng DC?

XHZ1340A tích hợp tự động khử khói trực tiếp vào dòng công việc thử nghiệm Sau khi hoàn thành các phép đo điện trở DC trên tất cả các cuộn dây,Chức năng khử nam châm tích hợp có hệ thống loại bỏ nam châm lõi còn lại bằng cách sử dụng suy giảm dòng điều khiển trước khi biến áp được đưa trở lại hoạt độngĐiều này loại bỏ sự cần thiết cho một thiết bị khử khói riêng biệt và ngăn chặn các dòng điện kích thích, sự cố hoạt động của dây chuyền bảo vệ,và các rủi ro kích hoạt thông cảm liên quan đến từ tính dư thừaChu kỳ khử âm tính chạy tự động như một trình tự sau thử nghiệm, và thiết bị cung cấp chỉ báo tiến độ thời gian thực cho đến khi hoàn toàn khử từ tính.
