🎯 Ứng dụng mục tiêu: Được thiết kế chuyên biệt cho các đội bảo trì phòng ngừa của ngành điện lực và các kỹ sư quản lý tài sản trạm biến áp, những người dựa vào việc kiểm tra điện trở DC theo lịch trình để phát hiện sự suy giảm cuộn dây trước khi xảy ra lỗi. Khác với các thiết bị QA của nhà máy, XZH TEST XHZ1320A ưu tiên độ bền tại hiện trường, quy trình kiểm tra một chạm, khử từ tích hợp và báo cáo nhanh tại chỗ — hỗ trợ các chiến lược bảo trì dựa trên tình trạng cho toàn bộ máy biến áp đang hoạt động.

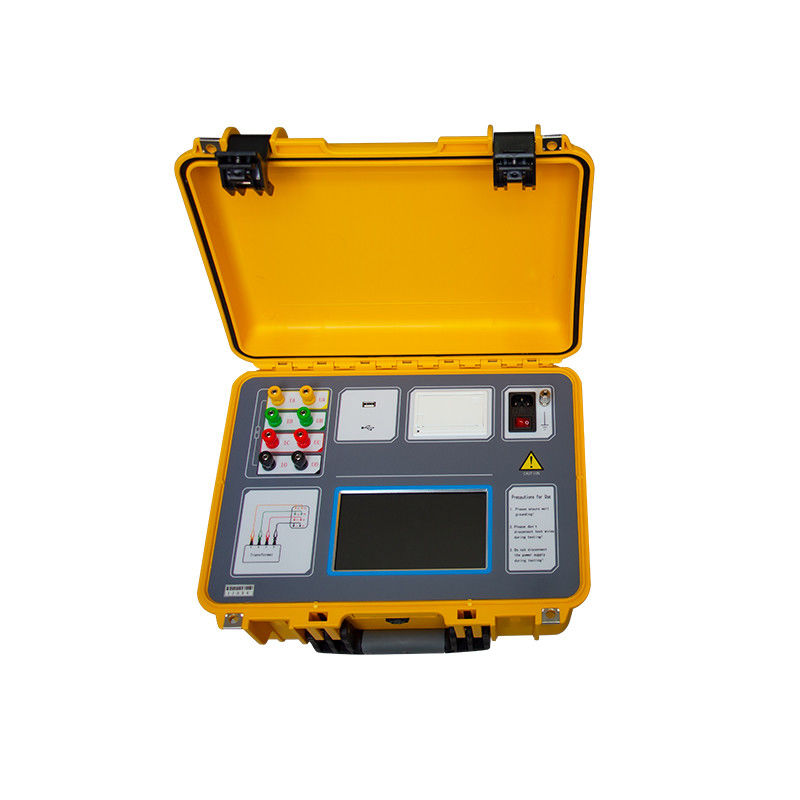

Máy kiểm tra điện trở cuộn dây DC XZH TEST XHZ1320A 20A
Đối với hệ thống điện, máy biến áp là thiết bị cốt lõi, và hoạt động ổn định lâu dài của nó là rất quan trọng đối với sự ổn định và độ tin cậy của toàn bộ hệ thống. Đo điện trở DC là một hạng mục kiểm tra bắt buộc đối với bán thành phẩm, kiểm tra nhà máy thành phẩm, lắp đặt, kiểm tra bàn giao và kiểm tra phòng ngừa của các công ty điện lực. Nó phát hiện hiệu quả các lỗi sản xuất như lựa chọn vật liệu không phù hợp, hàn kém, kết nối lỏng lẻo, thiếu sợi, và dây bị đứt trong cuộn dây máy biến áp, cũng như các lỗi vận hành và các mối nguy tiềm ẩn.
Để đáp ứng nhu cầu đo điện trở DC nhanh chóng, XZH TEST XHZ1320A tích hợp kiểm tra hỗ trợ từ tính, đo ba pha đồng thời (Yn, Y, △) và khử từ tự động vào một thiết bị di động duy nhất. Đây là giải pháp lý tưởng để đo điện trở DC trong các máy biến áp điện lực lớn. Với màn hình cảm ứng màu công nghiệp 7 inch với điều khiển núm xoay, giao diện menu tiếng Trung/tiếng Anh và đấu dây một lần cho kiểm tra điện trở DC hoàn chỉnh, XHZ1320A mang lại tốc độ kiểm tra nhanh, độ chính xác cao và phạm vi đo siêu rộng — được thiết kế chuyên biệt để hỗ trợ các chương trình bảo trì phòng ngừa và quy trình chẩn đoán sau lỗi.
Các tính năng chính cho bảo trì tại hiện trường
Kiểm tra ba pha đồng thời: Hỗ trợ cấu hình cuộn dây Yn, Y và △ với tính toán tỷ lệ mất cân bằng ba pha tự động — giảm hơn 60% thời gian kiểm tra mỗi máy biến áp so với phương pháp một pha tuần tự, rất quan trọng cho chu kỳ bảo trì quy mô lớn.
Công nghệ hỗ trợ từ tính: Tiền bão hòa lõi máy biến áp để rút ngắn đáng kể thời gian ổn định dòng điện trên các cuộn dây có độ tự cảm lớn, cho phép quay vòng nhanh trong các cửa sổ bảo trì theo lịch trình.
Khử từ tích hợp: Tự động loại bỏ từ tính dư của lõi sau khi kiểm tra DC — cần thiết trong các quy trình bảo trì mà máy biến áp phải được đưa trở lại hoạt động ngay sau khi kiểm tra để tránh các sự cố dòng điện đột biến.
Xác minh độ ổn định: Tính toán tốc độ thay đổi điện trở ở các khoảng thời gian 5S, 15S và 30S, cung cấp các chỉ số ổn định dữ liệu khách quan để ngăn ngừa các kết quả đọc sai và đảm bảo xu hướng đáng tin cậy trong các chu kỳ bảo trì.
Bảo vệ sẵn sàng tại hiện trường: Bảo vệ chống EMF ngược, phát hiện đứt dây và bảo quản dữ liệu khi mất điện bảo vệ cả người vận hành và dữ liệu kiểm tra trong môi trường hiện trường đầy thách thức.
Báo cáo nhanh tại chỗ: Máy in nhiệt tích hợp tạo báo cáo kiểm tra tức thời; bộ nhớ trong 200 bản ghi với truyền dữ liệu USB hỗ trợ theo dõi lịch sử bảo trì dài hạn.
Màn hình cảm ứng + núm xoay 7 inch: Màn hình công nghiệp độ phân giải cao 1024×600 với thao tác kết hợp cảm ứng và núm xoay — giảm thiểu thời gian không đeo găng tay trong điều kiện hiện trường đồng thời cung cấp điều hướng menu trực quan.
Thông số kỹ thuật
| Dòng điện đầu ra |
Một pha: 20A, 10A, 5A, 1A, 0.1A, 10mA, <1mA
Ba pha: 10A+10A, 5A+5A, 1A+1A, 0.1A+0.1A |
| Phạm vi đo |
Một pha: 0.5mΩ~25kΩ (đa dải) | Ba pha: 0.5mΩ~80Ω |
| Độ chính xác |
±(Số đọc × 0.2% + 2 chữ số) |
| Nguồn cấp |
AC220V±10%, 50/60Hz |
| Nhiệt độ hoạt động |
-10℃～50℃ |
| Độ ẩm tương đối |
<90%, Không ngưng tụ |
| Kích thước |
400 × 315 × 223 mm |
| Trọng lượng |
9 kg |
| Màn hình |
Màn hình cảm ứng LCD màu 7.0", độ phân giải 1024×600 |
| Bộ nhớ trong |
200 bản ghi (Có thể mở rộng qua USB FAT/FAT32) |
Bố cục bảng điều khiển
| Các đầu nối cao áp |
Kết nối với các đầu sứ phía cao áp của máy biến áp (A, B, C, O) |
| Các đầu nối hạ áp |
Kết nối với các đầu sứ phía hạ áp của máy biến áp (a, b, c, o) |
| Màn hình cảm ứng điện dung |
Màn hình 7.0", độ phân giải 1024×600, thao tác cảm ứng hoàn toàn |
| Điều khiển núm xoay |
Núm xoay một nút cho tất cả các chức năng của thiết bị |
| Đầu nối đất |
Phải được nối đất đáng tin cậy; loại bỏ sơn hoặc gỉ sét khỏi điểm nối đất |
| Bật/Tắt nguồn |
Nhấn và giữ trong khoảng 2 giây để khởi động |
| Máy in nhiệt |
Máy in tích hợp để tạo báo cáo kiểm tra tại chỗ ngay lập tức |
| Giao diện USB |
Ổ USB ngoài (FAT/FAT32); không tháo ra trong quá trình truyền dữ liệu |
Câu hỏi thường gặp
Q1: Máy kiểm tra này hỗ trợ chương trình bảo trì phòng ngừa cho đội máy biến áp như thế nào?
XHZ1320A được thiết kế để kiểm tra theo lịch trình, có thể lặp lại trên toàn bộ đội máy biến áp. Đo ba pha đồng thời giảm thiểu thời gian kiểm tra mỗi đơn vị. Phân tích độ ổn định 5S/15S/30S cung cấp các chỉ số chất lượng dữ liệu khách quan, trong khi bộ nhớ trong 200 bản ghi với xuất USB cho phép theo dõi điện trở dài hạn. Bằng cách theo dõi các giá trị điện trở DC qua các chu kỳ bảo trì liên tiếp, các nhà quản lý tài sản có thể xác định sự suy giảm cuộn dây dần dần trước khi nó leo thang thành các sự cố ngừng hoạt động ngoài kế hoạch — một khả năng cốt lõi cho các chiến lược bảo trì dựa trên tình trạng.
Q2: Những cấu hình cuộn dây nào được hỗ trợ cho kiểm tra tại hiện trường?
Thiết bị hỗ trợ tất cả các cấu hình cuộn dây máy biến áp phổ biến: Yn (sao có trung tính có thể tiếp cận), Y (sao không có trung tính) và △ (tam giác). Đối với cuộn dây Yn, cả ba pha được đo đồng thời. Đối với cấu hình Y và △, đo ba pha tuần tự được thực hiện thông qua một thiết lập đấu dây duy nhất. Máy kiểm tra tự động tính toán tỷ lệ mất cân bằng ba pha — một chỉ số chính được sử dụng trong việc ra quyết định bảo trì để đánh giá xu hướng tình trạng cuộn dây.
Q3: Tại sao khử từ lại quan trọng trong quy trình kiểm tra bảo trì?
Kiểm tra điện trở DC vốn dĩ làm từ hóa lõi máy biến áp. Nếu máy biến áp được đưa trở lại hoạt động mà không khử từ, từ tính dư có thể gây ra các đột biến dòng điện đột biến nghiêm trọng, các lần kích hoạt bảo vệ vi sai sai và có thể làm hỏng thiết bị được kết nối. Chức năng khử từ tự động tích hợp của XHZ1320A (có thể chọn các mức 1A, 5A, 10A) loại bỏ từ tính dư một cách có hệ thống, cho phép quay trở lại hoạt động an toàn ngay sau khi kiểm tra — một yêu cầu quan trọng đối với các cửa sổ bảo trì với lịch trình ngừng hoạt động chặt chẽ.
Q4: Thiết bị bảo vệ người vận hành tại hiện trường và bảo quản dữ liệu kiểm tra như thế nào?
XHZ1320A tích hợp ba lớp bảo vệ: bảo vệ chống EMF ngược ngăn chặn các đỉnh điện áp từ phóng điện cuộn dây cảm ứng; phát hiện đứt dây ngay lập tức cảnh báo người vận hành về các điều kiện hở mạch hoặc tiếp xúc kém; và bảo vệ khi mất điện bảo quản tất cả dữ liệu kiểm tra đang tiến hành nếu nguồn điện lưới bị gián đoạn. Đầu nối đất phải được kết nối đáng tin cậy với bất kỳ lớp sơn hoặc gỉ sét nào được loại bỏ khỏi điểm nối đất trước khi vận hành, và thiết bị cung cấp xác minh trực quan về việc nối đất đúng cách.
Q5: Dữ liệu kiểm tra có thể được xuất để tích hợp với các hệ thống quản lý bảo trì không?
Có. Thiết bị lưu trữ tới 200 bản ghi kiểm tra hoàn chỉnh bên trong, mỗi bản ghi chứa cấu hình cuộn dây, vị trí đấu, dòng kiểm tra, giá trị điện trở đo được và bù nhiệt độ, dữ liệu ổn định 5S/15S/30S và tỷ lệ mất cân bằng ba pha. Các bản ghi có thể được in tại chỗ thông qua máy in nhiệt tích hợp hoặc xuất ra ổ USB (định dạng FAT/FAT32) để chuyển đến các nền tảng quản lý tài sản hoặc CMMS dựa trên PC. Giao diện quản lý bản ghi hỗ trợ duyệt, xem chọn lọc, xóa và xuất hàng loạt dữ liệu lịch sử để phân tích xu hướng.
