Chẩn đoán chính xác các lỗi bên trong máy biến áp

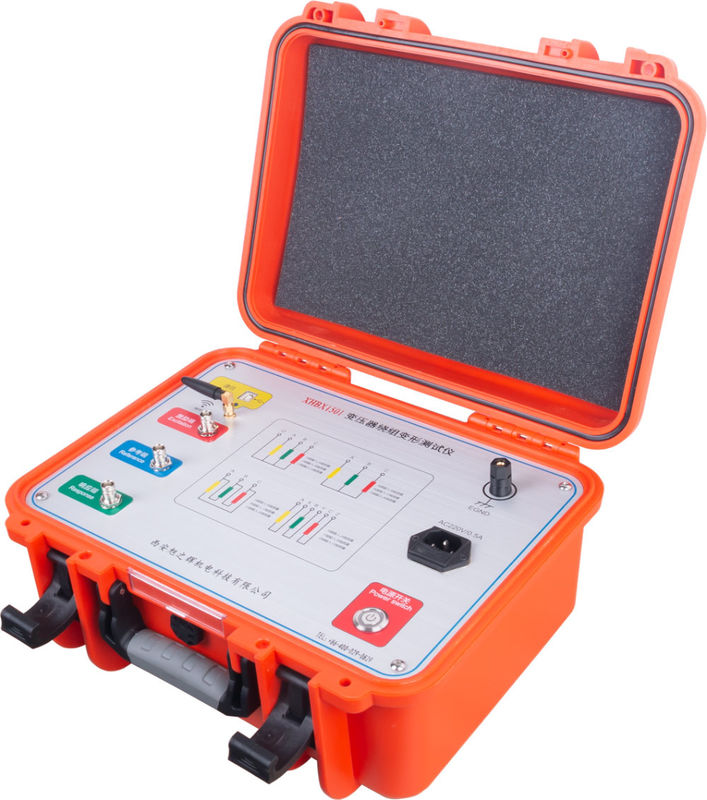

Máy phân tích phản ứng tần số quét XHBX1501

Mô tả

Máy kiểm tra biến dạng cuộn xoắn biến áp XHBX1501 (phương pháp phản ứng tần số) được sử dụng để kiểm tra các biến áp công suất từ 6KV trở lên và các biến áp mục đích đặc biệt khác.

XHBX1501 transformer winding deformation tester uses the frequency response analysis method to measure the winding deformation of the transformer according to the national power industry standard DL/T911-2004Nó là để phát hiện các đặc điểm phản ứng tần số của mỗi cuộn dây của bộ biến áp và so sánh các kết quả phát hiện theo chiều dọc hoặc ngang.Mức độ thay đổi trong đặc điểm phản ứng tần số khuếch đại xác định biến dạng có thể xảy ra trong cuộn dây biến áp.

Máy kiểm tra biến dạng cuộn xoắn biến áp XHBX1501 (phương pháp phản ứng tần số) bao gồm một phần đo và một phần phần mềm phân tích.Phần đo là một hộp đen bao gồm việc tạo tín hiệu và đo tín hiệuPhần phân tích được hoàn thành bằng máy tính xách tay và phần đo được kết nối với máy tính xách tay qua USB hoặc mạng.

Đặc điểm chính

1. Chọn điều khiển sử dụng tốc độ cao, kết hợp cao vi xử lý.

2. Cổng liên lạc USB giữa máy tính xách tay và dụng cụ.

3. Cổng Bluetooth không dây (tùy chọn) cho giao tiếp giữa máy tính xách tay và thiết bị.

4. Các bộ máy phần cứng áp dụng DDS kỹ thuật số đặc biệt tần số tốc độ cao quét công nghệ (Mỹ), có thể chẩn đoán chính xác các lỗi như xoắn, phình, di dời, nghiêng,biến dạng mạch ngắn giữa các vòng quay và mạch ngắn liên lạc giai đoạn đến giai đoạn.

5. tốc độ cao hai kênh 16-bit A / D lấy mẫu (kiểm tra thực địa để thay đổi máy thay đổi vòi, đường cong hình sóng có một sự thay đổi rõ ràng).

6. Các tín hiệu âm lượng đầu ra điều chỉnh phần mềm, âm lượng tối đa là ± 10V.

7Máy tính sẽ tự động phân tích kết quả kiểm tra và tạo ra các tài liệu điện tử (Word)

8Các thiết bị có các chức năng của đo tần số quét tuyến tính và đo tần số quét phân đoạn hệ thống đo lường kép,tương thích với hai chế độ đo kỹ thuật dòng hiện tại trong nước.

9Các đặc điểm tần số âm thanh phù hợp với các chỉ số kỹ thuật quốc gia của bộ kiểm tra đặc điểm tần số âm thanh.Abscissa (tần số) có hai loại lập chỉ mục tuyến tính và lập chỉ mục logaritmDo đó, đường cong in có thể là đường cong lập chỉ mục tuyến tính hoặc đường cong lập chỉ mục logarithmic, và người dùng có thể chọn theo nhu cầu thực tế.

10Hệ thống phân tích dữ liệu tự động cho dữ liệu phát hiện,

So sánh ngang của sự tương đồng cuộn giữa các giai đoạn A, B và C,

Kết quả phân tích là:

1 sự nhất quán là rất tốt

2 sự nhất quán tốt

3 sự nhất quán kém

4 sự nhất quán rất kém,

So sánh theo chiều dài A-A, B-B, C-C lấy dữ liệu ban đầu và dữ liệu hiện tại trong cùng một giai đoạn để so sánh biến dạng cuộn,

Kết quả phân tích là:

1 vòng bọc bình thường

2 biến dạng nhẹ

3 biến dạng trung bình

4 biến dạng nghiêm trọng

11. Có thể tự động tạo ra các tài liệu điện tử Word để lưu và in.

12Công cụ đáp ứng đầy đủ các yêu cầu kỹ thuật của tiêu chuẩn công suất DL/T911-2004 "Phương pháp phân tích phản ứng tần số cho biến dạng cuộn của biến áp công suất.

Điện áp thấpĐộ lớn - đường cong tần số

Điện áp caoĐộ lớn - đường cong tần số

Các thông số kỹ thuật

Hình ảnh trên trang web
