️ Ứng dụng mục tiêu:Được thiết kế đặc biệt cho các kỹ sư bảo vệ bộ biến áp và các nhóm độ tin cậy lưới quản lý việc đưa trạm phụ vào hoạt động và tái cung cấp năng lượng sau bảo trì.Không giống như thiết bị thử nghiệm chung, XHXC105 tập trung vào việc ngăn chặn sự cố ngã ba ngã ba, sự cố hoạt động của bộ chuyển tiếp bảo vệ,và nhiễu loạn điện áp lưới do từ tính lõi còn lại bảo vệ không chỉ các bộ biến đổi riêng lẻ mà còn ổn định các mạng lưới điện kết nối với nhau.
Rủi ro từ tính dư thừa sau khi thử nghiệm DC:Nếu không có khử khói đúng cách trước khi tái cấp năng lượng, từ tính lõi còn lại có thể gây ra: (1) Chức năng bảo vệ và biến áp;(2) Bắt đầu cảm thông của các bộ biến áp đang hoạt động liền kề qua nhiều trạm phụ, gây ra mất điện rộng rãi; (3) Điện thổi kích thích làm hỏng bộ biến áp và bộ ngắt mạch; (4) Ô nhiễm hài hòa làm suy giảm chất lượng điện lưới;(5) CT bão hòa làm giảm độ chính xác đo lường và độ tin cậy của rơle.

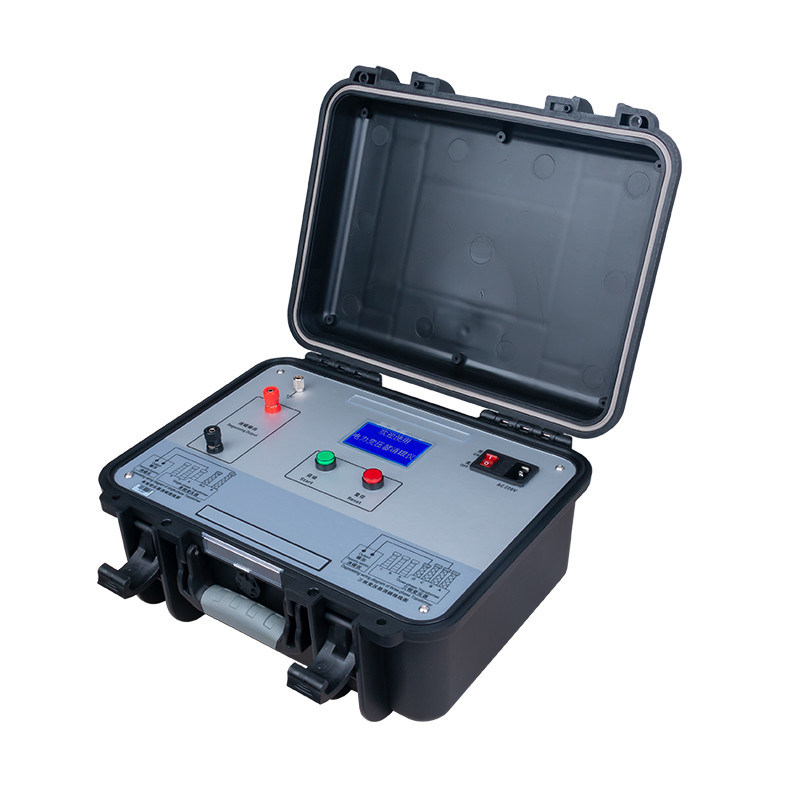

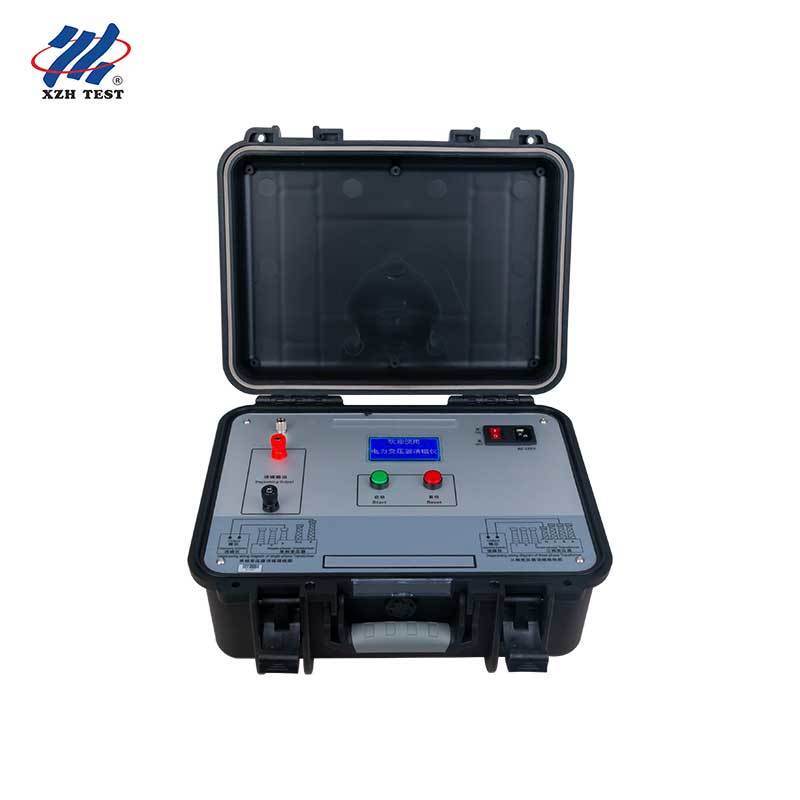

XHXC105 Thiết bị khử phân tích biến áp di động
XHXC105 Transformer Degaussing Instrument là một thiết bị chuyên dụng được thiết kế để loại bỏ các nguy cơ từ tính dư thừa còn lại trong lõi biến áp sau khi thử nghiệm điện trở DC,đo tỷ lệ điện ápNó đóng một vai trò quan trọng trong việc bảo vệ các bộ biến áp điện từ kích thích và đảm bảo an toàn.Thiết bị biến áp có thể được sử dụng một cách đáng tin cậy ở mức 35kV trở lên, đặc biệt là các đơn vị công suất lớn ở mức điện áp 330kV+.
Được xây dựng dựa trên công nghệ suy giảm chuyển đổi tần số DC bằng sáng chế, XHXC105 giới thiệu chế độ khử khí tự động cùng với hoạt động bằng tay, loại bỏ sự can thiệp lặp đi lặp lại của người dùng.Các mô-đun LCD mở rộng hiển thị thông tin hoạt động phong phú hơn bao gồm thời gian thực loại bỏ dòngMột giao diện hai nút tinh tế ‡ màu đỏ để chọn và thiết lập lại, màu xanh lá cây để xác nhận và bắt đầu ‡ đơn giản hóa hoạt động thực địa.Thời gian chu kỳ degaussing đã được giảm từ 30 phút xuống dưới 4 phút, với hiệu quả một lần vượt quá 90%.
Các đặc điểm chính
Công nghệ chuyển đổi tần số DC được cấp bằng sáng chếCông nghệ độc quyền giảm dần chiều cao dòng điện trong khi thay đổi cực,dần dần thu hẹp vòng tròn hysteresis và trung hòa các cực nam châm còn lại để giải nam châm kỹ lưỡng.
B-Phase chỉ có ba giai đoạn degaussing:A single connection to the B-phase bushing achieves complete demagnetization of all three phases — dramatically reducing on-site setup time and eliminating the need for multiple reconnections during transformer commissioning.
Hoạt động hai chế độ:Chế độ tự động liên tục áp dụng các mức điện 5A, 1A, 200mA và 5mA mà không có sự can thiệp của người dùng.Chế độ thủ công cung cấp lựa chọn mức điện hiện tại cá nhân cho việc khử khói nhắm mục tiêu dựa trên mức độ từ tính dư thừa.
16 bit AD Data Acquisition:Chuyển đổi phân giải cao từ analog sang kỹ thuật số với phán đoán ổn định dòng điện tự động đảm bảo kiểm soát dòng điện khử âm chính xác và kết quả lặp lại trong các điều kiện trường khác nhau.
Thời gian chu kỳ dưới 4 phút:Chế độ khử khói một lần hoàn thành trong vòng dưới 4 phút (bộ thủ công) hoặc 9 phút (chu kỳ tự động đầy đủ) - cải thiện đáng kể so với chu kỳ 30 phút của các thiết bị thế hệ trước.cho phép các lịch trình đưa nhiều biến áp vào hoạt động hiệu quả.

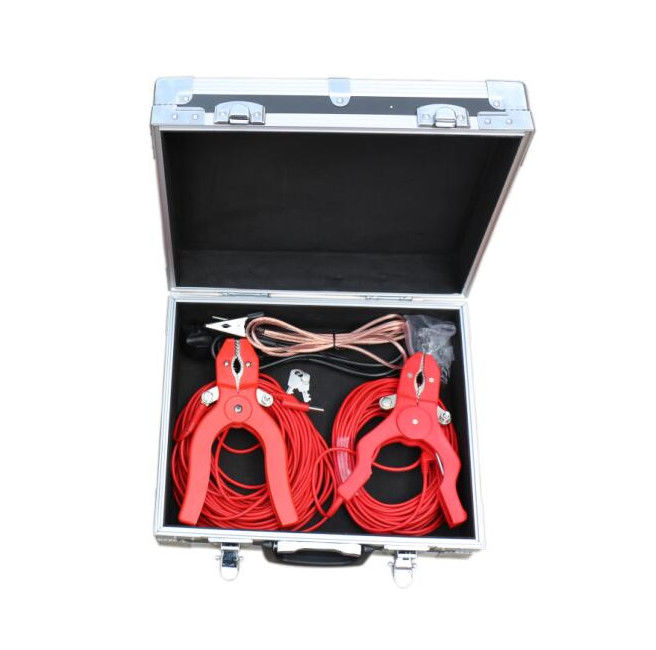

Khả năng tương thích của cáp thử kháng DC:Sử dụng lại trực tiếp các dây dẫn điện từ thử nghiệm kháng cự cuộn DC, hợp lý hóa quá trình chuyển từ thử nghiệm chẩn đoán sang khử khói mà không cần thay đổi cáp.
Thiết kế trường nhỏ gọn:Với trọng lượng chỉ 5 kg (không bao gồm dây dẫn thử nghiệm), XHXC105 được xây dựng đặc biệt để triển khai di động trên các trang web trạm phụ với nỗ lực thiết lập tối thiểu.
Thông số kỹ thuật
| Dòng dỡ lượng |
5A, 1A, 200mA, 5mA (có thể tùy chỉnh) |
| Chế độ degaussing |
Hướng tay / Tự động |
| Thời gian phân tích |
Hướng dẫn: 3 phút/chu kỳ. |
| Phân tích hiệu quả |
>90% cho mỗi lần vượt qua |
| Xác định sự tiến bộ |
0 ∼ 100% hiển thị thời gian thực |
| Cung cấp điện làm việc |
AC 220V±10%, 50Hz±1Hz |
| Chỉ số Fuse |
8A (AC 220V) |
| Nhiệt độ xung quanh |
-25°C-50°C |
| Độ ẩm môi trường |
≤ 90% |
| Trọng lượng |
5 kg (không bao gồm các đầu thử) |
| Hiển thị |
LCD với thời gian thực hiện, chế độ và tiến độ |
| Các bộ biến áp có thể áp dụng |
35kV trở lên; Tối ưu hóa cho 330kV + Đơn vị công suất lớn |
Nguyên tắc hoạt động
Thiết bị sử dụng suy giảm chuyển đổi tần số DC: (1) Điện DC khử phấn áp dụng; (2) Phạm vi dòng chảy giảm định kỳ; (3) Độ cực của dòng chảy thay thế định kỳ;(4) Vòng tròn hysteresis được thu hẹp dần và cực từ tính được hủy bỏ lẫn nhau để đạt được hoàn toàn phi từ tính.
Hướng dẫn kết nối
| Máy biến đổi một pha |
Kết nối với A và X đầu cuối |
| Máy biến đổi ba pha |
Kết nối với vỏ B-phase và trung tính (O) chỉ tất cả ba giai đoạn được khử khí cùng một lúc |
| Khả năng phân tích |
Không phân cực; đầu cuối đầu ra không có sự phân biệt dương / âm |
Lưu ý an toàn quan trọng
Đọc kỹ hướng dẫn sử dụng và kiểm tra dây điện chính xác trước khi vận hành.
Đảm bảo đầu cuối mặt đất được kết nối đáng tin cậy trước khi bật.
Không tháo kẹp thử nghiệm trong quá trình khử khí.
Trong bất kỳ tình huống bất thường nào, hãy nhấn nút RESET màu đỏ hoặc tắt công tắc điện ngay lập tức.
Đây là một công cụ điện tử cao áp chính xác không được tháo rời bởi người không chuyên nghiệp; xử lý cẩn thận trong quá trình vận chuyển.
Câu hỏi thường gặp
Q1: Tại sao việc khử khói là điều cần thiết trước khi tái cung cấp năng lượng cho một biến áp sau khi thử nghiệm DC?
Kiểm tra điện trở DC tự nhiên để lại từ tính dư thừa trong lõi biến áp. mà không cần khử khói, khi biến áp được khởi động lại, dòng chảy dư thừa này bão hòa lõi trong nửa chu kỳ,tạo ra các dòng điện kích thích lớn có chứa hàm lượng hài hòa caoĐiều này có thể gây ra: sự cố hoạt động của hệ thống bảo vệ dẫn đến việc không khởi động; sự xâm nhập thông cảm trong các bộ biến áp liền kề gây ra các chuyến đi hàng loạt qua nhiều trạm phụ;Thiệt hại vật lý cho vòng cuộn biến áp và bộ ngắt mạch do lực điện từ quá mứcXHXC105 loại bỏ rủi ro này bằng cách loại bỏ chủ trương từ tính dư thừa trước khi tái cấp năng lượng.
Q2: Làm thế nào để khử khói chỉ ở giai đoạn B cho các bộ biến áp ba giai đoạn?
Công nghệ suy giảm chuyển đổi tần số DC được cấp bằng sáng chế của XHXC105 cho phép giải nam châm ba pha hoàn chỉnh thông qua một kết nối duy nhất với vỏ B-phase và trung tính (O).Các kết nối mạch từ trong lõi biến áp lan truyền hiệu ứng khử khí trên tất cả ba giai đoạn đồng thời, loại bỏ sự cần thiết của các kết nối giai đoạn A, B và C riêng biệt.Điều này làm giảm thời gian thiết lập trường khoảng 70% và giảm thiểu nguy cơ lỗi dây chuyền trong các chiến dịch đưa nhiều biến áp vào hoạt động.
Q3: Khi nào tôi nên sử dụng chế độ tự động so với chế độ thủ công?
Chế độ tự động được khuyến cáo cho việc khử khói tiêu chuẩn sau thử nghiệm DC khi mức độ từ tính dư thừa không được biết.Nó liên tục áp dụng 5A → 1A → 200mA → 5mA mức hiện tại trong khoảng 9 phút, đạt được > 90% phi nam châm mà không cần sự can thiệp của người dùng.sau một chu kỳ khử khí hơi một phần hoặc khi nhắm mục tiêu các bộ biến đổi có nam tính dư lượng thấp được biết đếnChế độ thủ công hoàn thành trong khoảng 3 phút cho mỗi mức hiện tại được chọn và cho phép áp dụng lại mục tiêu ở mức cao hơn nếu cần thiết.
Q4: Các yêu cầu về nguồn cung cấp điện là gì và nếu thiết bị không bật?
XHXC105 yêu cầu AC 220V±10%, 50Hz±1Hz. Bộ an ninh 8A trong ổ cắm bảng sau cung cấp bảo vệ quá tải chính. Nếu thiết bị không bật: (a) kiểm tra xem bộ an ninh 8A đã bị nổ;b) Kiểm tra điện áp cung cấp trong phạm vi 220V ± 10%Nếu sử dụng một máy phát điện, xác nhận hình dạng sóng đầu ra là một sóng sinus 50Hz và một pha được nối đất như trung tính. Đây là vấn đề điện trường phổ biến nhất.Một bộ biến áp cách ly cũng có thể được kết nối hàng loạt để giải quyết các vấn đề tương thích hình dạng sóng máy phát điện.
Q5: Thiết bị này tích hợp như thế nào với các quy trình làm việc kiểm tra điện trở DC hiện có?
XHXC105 được thiết kế để theo dõi một cách liền mạch các thử nghiệm kháng cuộn DC.Các dây dẫn điện tương tự được sử dụng để đo kháng cự DC có thể được kết nối trực tiếp với các đầu cuối đầu ra khử khí mà không cần thay đổi cápSau khi hoàn thành các thử nghiệm kháng DC trên tất cả các vòng cuộn,chỉ cần chuyển các kết nối dẫn thử nghiệm từ các thử nghiệm kháng cự đến XHXC105, chọn chế độ khử khí phù hợp và bắt đầu chu kỳ.Toàn bộ quy trình làm việc ∼ từ phép đo kháng cự cuối cùng đến hoàn thành khử khí ∼ thường mất dưới 15 phút cho mỗi biến áp cho một đơn vị ba dây chuyền tiêu chuẩn.
