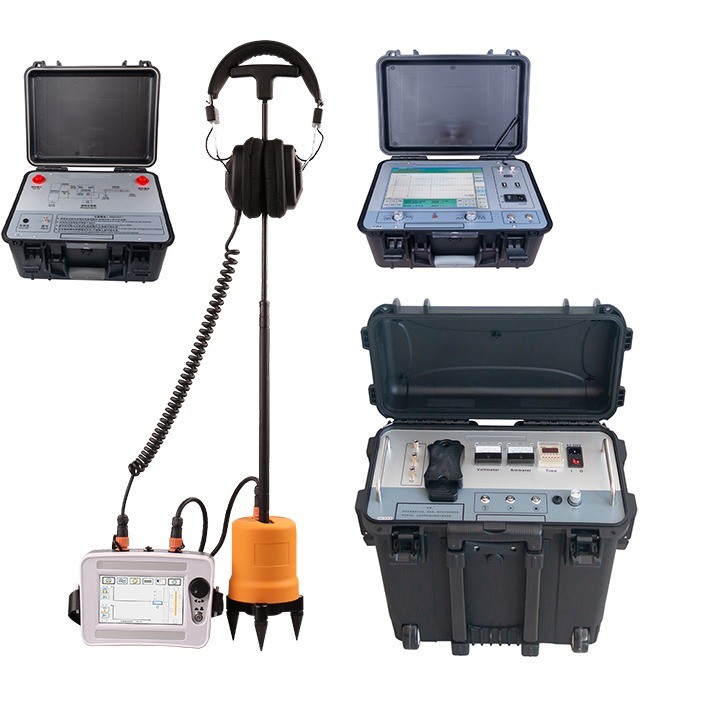

Máy phát hiện lỗi cáp 35KV với đồng bộ hóa âm thanh từ tính

XHDD503＋XHGG502

Giới thiệu
Thiết bị định vị lỗi cáp sử dụng phương pháp đồng bộ hóa âm thanh và từ tính để xác định điểm lỗi cáp nguồn. Sự phóng điện điện tử được tạo ra bởi bộ tạo phóng điện tác động, được thu và khuếch đại bởi đầu dò tương ứng, đồng thời vị trí chính xác của điểm lỗi được xác định bằng phán đoán thính giác và thị giác. Nó là một thiết bị hoàn thành việc định vị chính xác điểm lỗi cáp trong phạm vi đo thô và thu thập chênh lệch thời gian âm thanh và từ tính. Nó tích hợp công nghệ định vị, kiểm tra được hỗ trợ bằng đường dẫn và các công nghệ khác, cung cấp nhiều chế độ kiểm tra cũng như thông tin kịp thời phong phú và đa dạng để hoàn thành việc định vị lỗi cáp một cách hiệu quả và chính xác.

1.Chỉ số kỹ thuật

Giới thiệu bảng điều khiển

1 Điều chỉnh: Nhấn nút điều chỉnh để vào giao diện điều chỉnh và xoay nút điều chỉnh để đặt các thông số điều chỉnh;

2 Nguồn điện: Bật, tắt nguồn điện của hệ thống. Khi bật hệ thống, bạn cần nhấn và giữ nút nguồn từ 3 đến 4 giây cho đến khi nghe thấy tiếng “bíp” dài thì nhấc nút lên; khi tắt, bạn cần nhấn và giữ nút nguồn trong 3 đến 4 giây;

3 Màn hình: Màn hình cảm ứng 5 inch.

1 Cảm biến: Cổng kết nối cảm biến đầu dò;

2 Sạc: cổng kết nối sạc;

3 Giắc cắm tai nghe chuyên dụng.

Danh sách đóng gói

Hình ảnh hiện trường

Phát hiện chính xác và nhanh chóng sự cố cách điện chính của cáp điện có cấp điện áp từ 35KV trở xuống; hiệu chỉnh chiều dài cáp; khoảng cách kiểm tra lỗi cáp

*Định vị trước lỗi cáp bằng máy đo độ phản xạ XHGG502 dựa trên phương pháp phản xạ xung điện áp thấp (TDR),

phương pháp phóng điện áp cao (ví dụ: ICE, DECAY), phương pháp phản xạ xung phản xạ hồ quang (bắn một lần ARC và nhiều lần bắn ARC) Định vị trước lỗi cáp: với máy đo phản xạ XHGG502 dựa trên phương pháp phản xạ xung điện áp thấp (TDR) và phương pháp phân rã điện áp cao (chớp sáng) (DECAY), phương pháp phản xạ hồ quang (một lần/nhiều lần).

Có ba chế độ thử nghiệm của XGG502, xung điện áp thấp, flashover điện áp cao, chụp nhiều vòng ARC.

Hình ảnh bên dưới thể hiện khoảng cách lỗi cáp được đo bằng chế độ kiểm tra nhiều lần ARC của XGG502.

Hình ảnh bên dưới thể hiện khoảng cách lỗi cáp được đo bằng chế độ kiểm tra phóng điện áp cao của XGG502

Hình ảnh dưới đây cho thấy chiều dài cáp hoặc khoảng cách lỗi mạch hở của cáp được đo bằng cách sử dụng chế độ kiểm tra xung điện áp thấp của XGG502. Khi sử dụng phương pháp xung điện áp thấp không cần kết nối máy phát xung điện áp cao. Các phương pháp thử nghiệm khác phải được sử dụng kết hợp với máy phát xung điện áp cao.

                             Phiên bản mới Phiên bản mới

Máy phát xung điện áp cao XHHV535-2L chủ yếu được sử dụng để xả sốc trong quá trình kiểm tra lỗi cáp. Nó cũng có thể được sử dụng để kiểm tra điện áp chịu đựng DC của các thiết bị điện khác. Thiết bị này tích hợp nguồn điện áp cao DC, tụ điện lưu trữ năng lượng, khe hở bóng phóng điện, v.v. Thiết bị này thay thế hoàn toàn các máy biến áp thử nghiệm, hộp vận hành và tụ điện lưu trữ năng lượng xung truyền thống nặng hàng trăm kg (thông thường một bộ máy biến áp 5kVA nặng hơn 60 kg, hộp điều khiển nặng hơn 30 kg và tụ điện lưu trữ năng lượng xung lớn hơn 20 kg). Bộ nguồn sử dụng các linh kiện điện tử điện áp cao đặc biệt có độ chính xác cao, độ ổn định cao và công nghệ điện áp cao tần số cao, giúp toàn bộ máy có cấu trúc đơn giản và trọng lượng siêu nhẹ. Để duy trì thói quen sử dụng máy biến áp và hộp vận hành để tạo ra điện áp cao DC của mọi người, bộ tạo xung này áp dụng chế độ vận hành và thiết kế nhân bản, an toàn và đáng tin cậy. Thực sự đạt được hiệu quả không bị hư hỏng do va đập, đồng thời việc đoản mạch điện áp cao xuống đất cũng có thể hoạt động bình thường. Nó hiện là thiết bị điện áp cao sốc DC di động nhẹ nhất và thân thiện với người dùng nhất. Nó là một sản phẩm lý tưởng để phát hiện lỗi cáp điện.

Tính năng sản phẩm

★ Với chức năng bảo vệ tự động quá dòng, quá áp, quá nhiệt;

★ Với điện áp DC chịu được, chức năng xả tác động;

★ Đầu ra xung điện áp cao đồng đều và có thể kiểm soát được;

★ Chức năng bảo vệ siêu ngắn mạch, có thể làm cho đầu ra điện áp cao trực tiếp ngắn mạch xuống đất;

★ Nó có đồng hồ đo con trỏ 2,5 cấp kép để hiển thị dòng điện và điện áp, trực quan và rõ ràng, đồng thời có thể xem nhanh xem điểm lỗi có được phóng điện hoàn toàn hay không và quá trình phóng điện được phản ánh theo thời gian thực hay không;

★ Đo điện áp phía cao áp

Dữ liệu kỹ thuật

Giới thiệu bảng điều khiển

1. Nối đất an toàn: Mặt đất của vỏ thiết bị phải được kết nối chắc chắn với mặt đất để tránh trường hợp vỏ thiết bị bị nhiễm điện.

2. Nối đất cao áp: Còn gọi là đuôi cao áp, phải được nối đất chắc chắn để tránh rò rỉ và phóng điện áp cao. Tiếp xúc kém có thể gây ra lỗi tăng điện áp, đánh thủng điện áp cao của các bộ phận bên trong thiết bị và các tai nạn an toàn do rò rỉ hoặc phóng điện bên trong thiết bị.

3. Lấy mẫu đất: Cực âm của tụ điện lưu trữ năng lượng xung có điện áp cao và phải được nối đất chắc chắn. Nó được sử dụng để lấy mẫu khi dạng sóng được lấy mẫu ở trạng thái phóng điện áp cao của máy kiểm tra lỗi cáp. (Nếu không lấy mẫu phóng điện áp cao, vẫn cần phải nối đất đáng tin cậy).

4. Nút xả: Nhấn nút này để tiếp xúc với khe hở bóng và xả thủ công. (Thời gian mỗi lần nhấn phím không quá 1s).

5. Nút khởi động điện áp cao: Khi đèn nút khởi động sáng nghĩa là điện áp đầu ra ở vị trí 0. Khi đèn sáng nghĩa là nút khởi động có hiệu lực. Nếu đèn nút khởi động không sáng sau khi bật công tắc nguồn, hãy vặn núm điều chỉnh điện áp ngược chiều kim đồng hồ cho đến khi đèn sáng. Khi đèn nút sáng, nhấn nút này để khởi động thiết bị và tạo ra điện áp cao.

6. Nút dừng điện áp cao: Khi quá trình kiểm tra hoàn tất hoặc xảy ra bất thường, nhấn nút này để cắt đầu ra điện áp cao, đèn cao áp tắt và bóng phóng điện bên trong ngừng hoạt động. Khi phím dừng bật có nghĩa là có đầu ra điện áp cao và khi tắt có nghĩa là không có đầu ra điện áp cao.

7. Công tắc bảo vệ quá dòng: Khi nhấn, có nghĩa là chức năng bảo vệ quá dòng đã bắt đầu; khi nó bật lên có nghĩa là thiết bị đã kích hoạt chức năng bảo vệ quá dòng.

8. Điều chỉnh điện áp: Sau khi bật thiết bị lên, trước tiên bạn phải vặn núm cotheo chiều kim đồng hồ đến hết, nhấn nút khởi động, sau đó điều chỉnh theo chiều kim đồng hồ để tăng điện áp cao đầu ra từ nhỏ đến lớn và điều chỉnh ngược chiều kim đồng hồ để giảm điện áp cao đầu ra từ lớn xuống nhỏ.

9. Công tắc nguồn: "I gear" bật công tắc nguồn AC 220V và "0 gear" tắt nguồn hệ thống.

10. Giá đỡ cầu chì: nơi lắp đặt cầu chì của hệ thống nguồn điện AC 220V.

11. Ổ cắm điện: nguồn điện làm việc của thiết bị, cổng kết nối AC 220V.

12. Cài đặt thời gian: Đặt khoảng thời gian xả.

13. Ampe kế: chỉ thị dòng điện ở phía điện áp cao.

14. Vôn kế: điện áp cao đầu ra biểu thị điện áp kV.

15. Đầu ra điện áp cao (EMP): Khi tác động phóng điện, hãy kết nối đường dây đầu ra điện áp cao.

16. Đầu ra điện áp cao (DC): Khi điện áp DC chịu được, hãy kết nối đường dây đầu ra điện áp cao.

Danh sách đóng gói

Ứng dụng- vị trí lỗi cáp ngầm
