| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | XZH TEST |
| Chứng nhận: | CE ISO |
| Số mô hình: | XHHV535-4TSB+XHDD503E |

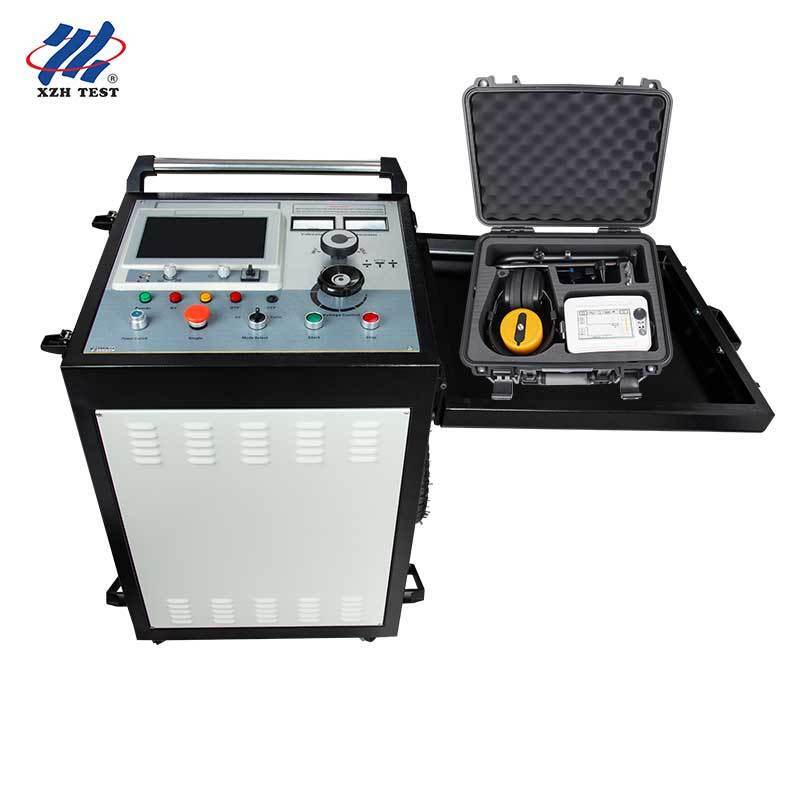

The XZH TEST 35kV and Below Portable Cable Fault Location System (Model XHHV535-4TSB + XHDD503E) is a fully integrated diagnostic solution engineered for power cable networks operating at voltage levels up to 35 kVHệ thống kết hợp một 400 MHz TDR cáp lỗi xác định trước với một công nghệ đồng bộ hóa âm thanh từ tính pinpointer tiên tiến và một 2048J điện áp cao máy phát điện thành một nền tảng đồng bộ.Được thiết kế cho các đội bảo trì tiện ích, các nhà thầu điện, và các nhóm dịch vụ công nghiệp,Nó bao gồm toàn bộ quy trình công việc xác định lỗi ️ từ thử nghiệm cách điện và xác định trước thông qua xác định chính xác đến xác minh sau sửa chữa ️ giao 0Phân giải trước vị trí 0,07 m và độ chính xác định vị cuối cùng ≤0,1 m trên chiều dài cáp từ 120 km trở lên.
Cấu hình hệ thống| Tên sản phẩm | Mô hình | Qty | Khả năng chính |
|---|---|---|---|
| Định vị trước lỗi cáp | XHHV535-4TSB tích hợp | 1 | 400 MHz TDR + bộ điều khiển màn hình cảm ứng, phạm vi ≥ 120 km, pin Li-ion 10,4 Ah tích hợp |
| Máy phát xung cao áp | XHHV535-4TSB | 1 | 0 ∆32 kV 3 bánh, 2048 J năng lượng giật, giật tự / thủ công, ≤ 120 kg |
| Cáp lỗi Pinpointer | XHDD503E | 1 | Đồng bộ âm từ, độ chính xác ≤0,1 m, tăng 16 cấp, IP-rated |
| Parameter | Thông số kỹ thuật |
|---|---|
| Mô hình hệ thống | XHHV535-4TSB + XHDD503E |
| TDR Tần số lấy mẫu | 1 MHz 400 MHz |
| Phạm vi trước vị trí | ≥ 120 km |
| Giải pháp trước khi đặt | 0.07 m (khu mù ≤ 10 m) |
| Lỗi đo | ≤ ± 0,5% × L + 1 m) |
| Chọn chính xác | ≤0,1 m |
| Điện áp gia tăng | 0 ′8 kV / 0 ′16 kV / 0 ′32 kV (3 bánh răng) |
| Năng lượng xả | 2,048 J (4 μF/32 kV, 16 μF/16 kV, 64 μF/8 kV) |
| Điện áp cáp mục tiêu | Cáp điện 35 kV trở xuống |
| Thương hiệu | XZH TEST |
| Nguồn gốc | Trung Quốc |
| Chứng nhận | CE, ISO |
Hệ thống XHHV535-4TSB được thiết kế cho các cáp điện có cường độ 35 kV trở xuống. Nó xử lý tất cả các loại cách điện phổ biến bao gồm XLPE, PILC và EPR.Điện áp gia tốc 3 (8/16/32 kV) cho phép các nhà khai thác phù hợp với năng lượng xung với lớp điện áp của cáp, công suất tối đa cho các bộ cấp truyền 35 kV ngăn ngừa căng thẳng cách nhiệt trong khi đảm bảo điều kiện lỗi đáng tin cậy.
XHDD503E sử dụng đồng bộ hóa âm thanh-nam châm khi máy phát sóng HV gây ra flashover tại điểm lỗi,sóng âm thanh (rắc động / âm thanh) và sóng điện từ lan ra ngoài với tốc độ khác nhau. Cảm biến mặt đất của pinpointer thu được cả hai tín hiệu đồng thời. Máy chủ xử lý dữ liệu chênh lệch thời gian và hiển thị 4 phép đọc thời gian thực.Khi người vận hành tiếp cận trực tiếp trên lỗi, sự khác biệt thời gian gần bằng không. Kết hợp với 16 mức tăng (0 ‰ 112 dB) và 4 chế độ lọc có thể chọn, phương pháp này đạt được độ chính xác ≤ 0,1 m ngay cả trong môi trường ồn ào.
Vâng. Đơn vị tích hợp XHHV535-4TSB nặng ≤ 120 kg với yếu tố hình dạng nhỏ gọn, làm cho nó có thể vận chuyển bằng xe tải nhẹ hoặc xe tải cho các đội thực địa di động.Pin lithium 4 Ah (thời gian hoạt động 5 giờ), để thử nghiệm cáp có thể bắt đầu ngay lập tức khi đến mà không cần nguồn điện.cho phép mở rộng công việc khảo sát mặt đấtHệ thống hoàn chỉnh có thể được thiết lập và hoạt động trong vòng vài phút bởi một phi hành đoàn nhỏ.
XZH TEST cung cấp hướng dẫn sử dụng tiếng Anh toàn diện với mọi hệ thống. Việc đưa vào hoạt động tại chỗ và đào tạo người vận hành có thể được sắp xếp theo yêu cầu. Hỗ trợ kỹ thuật từ xa qua email,video call, và điện thoại được bao gồm. đội ngũ kỹ sư của chúng tôi có sẵn để hỗ trợ với hướng dẫn ứng dụng cụ thể, giải thích hình dạng sóng, và khắc phục sự cố để tối đa hóa lợi nhuận đầu tư của bạn.
Thời gian giao hàng tiêu chuẩn là 5-8 ngày làm việc sau khi xác nhận đơn đặt hàng.Mỗi thành phần hệ thống được đóng gói trong các trường hợp gỗ tăng cường xuất khẩu cấp với lớp đệm bọt bên trong cho vận chuyển quốc tế an toànSố lượng đặt hàng tối thiểu là 1 bộ, với điều khoản thanh toán T / T. Capacity cung cấp hàng năm là 2.000 bộ, đảm bảo khả năng mua hàng cá nhân và các chương trình mua sắm quy mô lớn.
| Điểm | Chi tiết |
|---|---|
| Bao bì | Các vỏ gỗ được tăng cường với đệm bọt bên trong |
| Thời gian giao hàng | 5 8 ngày làm việc |
| Khả năng cung cấp | 2, 000 bộ mỗi năm |
| Số lượng đặt hàng tối thiểu | 1 bộ |
| Điều khoản thanh toán | T/T |
