Công cụ xác định lỗi cáp chắc chắn với tính năng giảm nhiễu BNR | XHDD503C+
Tổng quan về sản phẩm

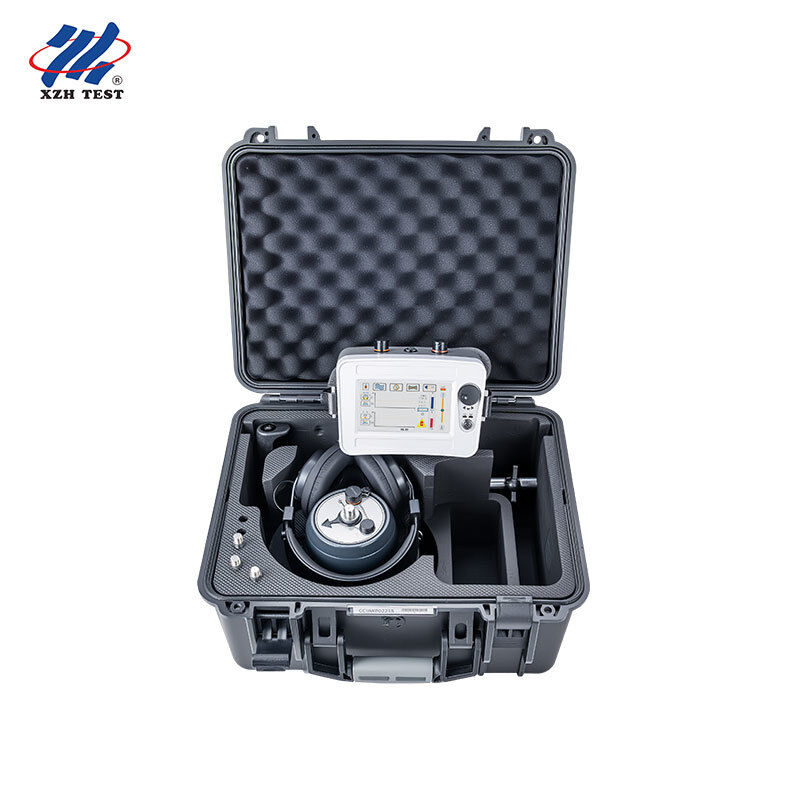

XHDD503C+ là thiết bị xác định lỗi cáp âm-từ cấp chuyên nghiệp được thiết kế để đáp ứng nhu cầu hoạt động tại hiện trường trong mọi thời tiết. Được xây dựng trên nền tảng XHDD503C+, biến thể Pro nhấn mạnh khả năng chống ồn vượt trội, độ bền của pin kéo dài và kết cấu chắc chắn cho môi trường ngoài trời khắc nghiệt bao gồm các địa điểm khai thác, giàn khoan ngoài khơi và các vùng khí hậu khắc nghiệt.
Với tính năng giảm tiếng ồn nền BNR tiên tiến cùng với chức năng khử tiếng ồn tắt tiếng, lọc xếp chồng bậc 5 và bốn chế độ lọc có thể lựa chọn, XHDD503C+ vượt trội trong môi trường nhiễu cao, nơi tiếng ồn điện xung quanh, độ rung giao thông và máy móc công nghiệp thường ảnh hưởng đến độ chính xác của phép đo. Đầu dò kỹ thuật số hoàn toàn với cảm biến cách ly vật lý nhiều lớp đảm bảo hiệu suất ổn định theo tiêu chuẩn IP65 trong điều kiện ẩm ướt, bụi bặm và độ ẩm cao.
Tuân thủ DL/T 849.2-2019 và GB/T 18268.1, XHDD503C+ là lựa chọn ưu tiên cho các đội bảo trì tiện ích, thợ điện khai thác, đội tín hiệu đường sắt và kỹ sư dịch vụ hiện trường công nghiệp, những người yêu cầu độ chính xác đáng tin cậy với thời gian ngừng hoạt động tối thiểu.
Các tính năng chính
- Giảm tiếng ồn nền BNR nâng cao với tính năng khử tiếng ồn tắt tiếng cho môi trường có độ nhiễu cao
- Định vị đồng bộ âm-từ với tính toán chênh lệch thời gian tự động
- Màn hình LCD cảm ứng 1,5 inch có thể đọc được dưới ánh sáng mặt trời (480x850, 350 nits)
- Bốn chế độ lọc có thể định cấu hình: Full Pass, Band Pass, Low Pass, High Pass
- Lọc chồng chất bậc 5 để có độ rõ tín hiệu tối đa ở các địa điểm có nhiễu điện
- Điều khiển khuếch đại/kích hoạt tự động và thủ công cho các kênh âm thanh và từ tính
- Chỉ báo độ lệch đường đi và hệ thống cảnh báo điểm lỗi đang đến gần
- Đầu dò hoàn toàn kỹ thuật số, có độ nhạy cao, chống ồn với khả năng cách ly nhiều lớp theo tiêu chuẩn IP65
- Tuổi thọ pin kéo dài với khả năng sạc nhanh
- Vỏ chắc chắn để khai thác, triển khai ngoài khơi và khí hậu khắc nghiệt
Thông số kỹ thuật
| Phương pháp định vị |
Đồng bộ hóa âm-từ với xử lý tín hiệu số |
| Độ chính xác phát hiện |
Định vị: ≤ 0,1 m; Đường đi: ≤ 0,5 m |
| Phạm vi phát hiện |
0,00 - 99,99 mili giây |
| Giảm tiếng ồn |
Giảm tiếng ồn nền BNR + Giảm tiếng ồn tắt tiếng |
| Chế độ lọc |
Thông đầy đủ (100Hz-1600Hz), Thông dải (200Hz-600Hz), Thông thấp (100Hz-300Hz), Thông cao (160Hz-1600Hz) |
| Phương pháp lọc |
Bộ lọc chồng chất bậc năm |
| Tăng kênh |
8 cấp độ (Âm thanh & Từ tính); Ngưỡng kích hoạt 0-99 cấp độ |
| Đầu ra âm thanh |
Tăng 16 cấp độ (0-112 dB), Trở kháng 350Ω |
| Trưng bày |
Màn hình LCD cảm ứng 1,5 inch, 480x850, 350 nit |
| Đánh giá chống thấm nước |
IP65 (Cảm biến cách ly vật lý nhiều lớp) |
| Nguồn điện |
Pin 3.7V 3200mAh 18650 x4 |
| Thời gian chờ |
> 8 giờ (Sẵn sàng tại hiện trường) |
| Nhiệt độ hoạt động |
-25°C đến 65°C; RH 90% |
| Kích thước trường hợp |
428L x 350W x 230Hmm |
| Tổng trọng lượng |
7,5 kg |
| Đơn vị chính |
190L x 75W x 135H mm, 0,82 kg |
| thăm dò |
200 đường kính. x 130H mm, 2,2 kg |
| Sự tuân thủ |
DL/T 849.2-2019 / GB/T 18268.1 |
Câu hỏi thường gặp
Câu hỏi 1: Điều gì khiến việc giảm tiếng ồn BNR trở nên cần thiết cho các hoạt động tại hiện trường chuyên nghiệp?
BNR (Giảm tiếng ồn nền) chủ động lọc nhiễu liên tục từ môi trường xung quanh như tiếng ồn giao thông, độ rung của máy móc công nghiệp, tiếng ồn của gió và tiếng ồn điện từ các đường dây điện gần đó. Kết hợp với tính năng khử tiếng ồn tắt tiếng, nó cho phép XHDD503C+ cách ly tiếng "bật" riêng biệt của quá trình phóng điện lỗi ngay cả trong những môi trường mà bộ định vị tiêu chuẩn không thể tạo ra các số đọc có thể sử dụng được.
Câu hỏi 2: XHDD503C+ có thể hoạt động đáng tin cậy trong môi trường khai thác mỏ không?
Đúng. XHDD503C+ được thiết kế chắc chắn dành riêng cho các ứng dụng khai thác mỏ. Vỏ được xếp hạng IP65 bảo vệ chống bụi than, bùn khoáng và phun nước. Cáp đầu dò được gia cố và vỏ thiết bị chính chống sốc chịu được độ rung và ứng suất cơ học thường gặp trong các hoạt động khai thác mỏ lộ thiên và dưới lòng đất. Phạm vi nhiệt độ hoạt động từ -25°C đến 65°C bao trùm hầu hết các điều kiện khí hậu khai thác mỏ.
Câu 3: XHDD503C+ có phù hợp để thử nghiệm cáp ngoài khơi và trên biển không?
Cảm biến cách ly vật lý nhiều lớp và xếp hạng chống nước theo tiêu chuẩn IP65 giúp XHDD503C+ phù hợp với nền tảng ngoài khơi, điểm hạ cánh cáp ngầm của trang trại gió và thử nghiệm cáp bến cảng. Công nghệ BNR đặc biệt có giá trị trong những môi trường nơi tác động của sóng, tiếng ồn của máy phát và rung động của cấu trúc kim loại tạo ra nhiễu nền liên tục.
Câu hỏi 4: Lọc chồng chất bậc năm khác với lọc tiêu chuẩn như thế nào?
Lọc chồng chất bậc năm áp dụng năm giai đoạn lọc xếp tầng cho tín hiệu âm thanh, mang lại độ dốc cao hơn đáng kể so với các bộ lọc bậc một hoặc bậc hai đơn giản hơn. Điều này có nghĩa là sự tách biệt rõ ràng hơn giữa âm thanh phóng điện mục tiêu và tiếng ồn nền, dẫn đến các phép đo chênh lệch thời gian rõ ràng hơn và tính toán khoảng cách sự cố đáng tin cậy hơn trong môi trường công nghiệp ồn ào về điện.
Câu 5: Số lượng đặt hàng tối thiểu và thời gian giao hàng là bao nhiêu?
Số lượng đặt hàng tối thiểu là 1 chiếc với thời gian giao hàng tiêu chuẩn là 5-8 ngày làm việc. Mỗi đơn vị được đóng gói an toàn trong một hộp gỗ. Đơn đặt hàng số lượng lớn có thể đủ điều kiện để được ưu tiên lập kế hoạch sản xuất và giảm giá. Liên hệ với bộ phận bán hàng của XZH TEST để nhận được báo giá tùy chỉnh dựa trên yêu cầu dự án của bạn.
Q6: Hệ thống cảnh báo điểm lỗi đang đến gần hoạt động như thế nào?
Khi người vận hành di chuyển đầu dò dọc theo tuyến cáp, thiết bị sẽ liên tục theo dõi các giá trị chênh lệch thời gian âm-từ. Khi bốn bộ dữ liệu liên tiếp đăng ký dưới 30ms, màn hình sẽ cho biết đầu dò đang tiến đến điểm lỗi. Chỉ báo độ lệch đường dẫn cũng cho biết đầu dò ở bên trái hay bên phải của đường tâm cáp, hướng dẫn căn chỉnh chính xác.
Q7: Thiết bị có thể lưu trữ và xuất dữ liệu thử nghiệm không?
XHDD503C+ hiển thị bốn bộ đo chênh lệch thời gian âm-từ gần đây nhất trực tiếp trên màn hình cảm ứng để so sánh theo thời gian thực. Để có nhu cầu ghi dữ liệu và tạo báo cáo mở rộng, vui lòng tham khảo XZH TEST về các tùy chọn phần mềm và phụ kiện quản lý dữ liệu có sẵn tương thích với dòng XHDD503C.
Câu hỏi 8: Chúng tôi cung cấp đào tạo hoặc hỗ trợ kỹ thuật gì?
Hướng dẫn sử dụng toàn diện bằng tiếng Anh với quy trình vận hành từng bước được bao gồm. Hỗ trợ kỹ thuật từ xa qua email và cuộc gọi video có sẵn để khắc phục sự cố và hướng dẫn vận hành. Các chương trình vận hành tại chỗ, đào tạo trên lớp và trình diễn hiện trường có thể được sắp xếp cho các đơn đặt hàng số lượng lớn hoặc các thỏa thuận hợp tác lâu dài.
Câu hỏi 9: Thiết bị hoạt động như thế nào trong điều kiện cực lạnh hoặc quá nóng?
XHDD503C+ được đánh giá để hoạt động liên tục từ -25°C đến 65°C với độ ẩm tương đối lên tới 90%. Bộ pin lithium duy trì đặc tính xả ổn định trong phạm vi này. Đối với các hoạt động dưới -25°C, nên khởi động nhanh trong cabin xe có hệ thống sưởi trước khi triển khai để tối ưu hóa khả năng phản hồi của màn hình cảm ứng và hiệu suất sử dụng pin.
Câu hỏi 10: Sự khác biệt giữa XHDD503C+ và XHDD503C+ là gì?
XHDD503C+ được xây dựng trên XHDD503C+ tiêu chuẩn với khả năng giảm tiếng ồn BNR nâng cao, khử tiếng ồn tắt tiếng, vỏ chắc chắn cho môi trường khắc nghiệt và hệ thống cảnh báo điểm lỗi đang đến gần. Cả hai mẫu đều có chung công nghệ đồng bộ hóa âm-từ lõi, độ chính xác 0,1m, xếp hạng IP65, chế độ lọc và thông số kỹ thuật hiển thị. Chọn phiên bản Pro dành cho các khu công nghiệp khai thác mỏ, ngoài khơi và có mức độ nhiễu cao; chọn tiêu chuẩn cho các ứng dụng tiện ích chung và nhà thầu.
