| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | XZH TEST |
| Chứng nhận: | CE ISO |
| Số mô hình: | 502A2+503C+507C+535-2L |

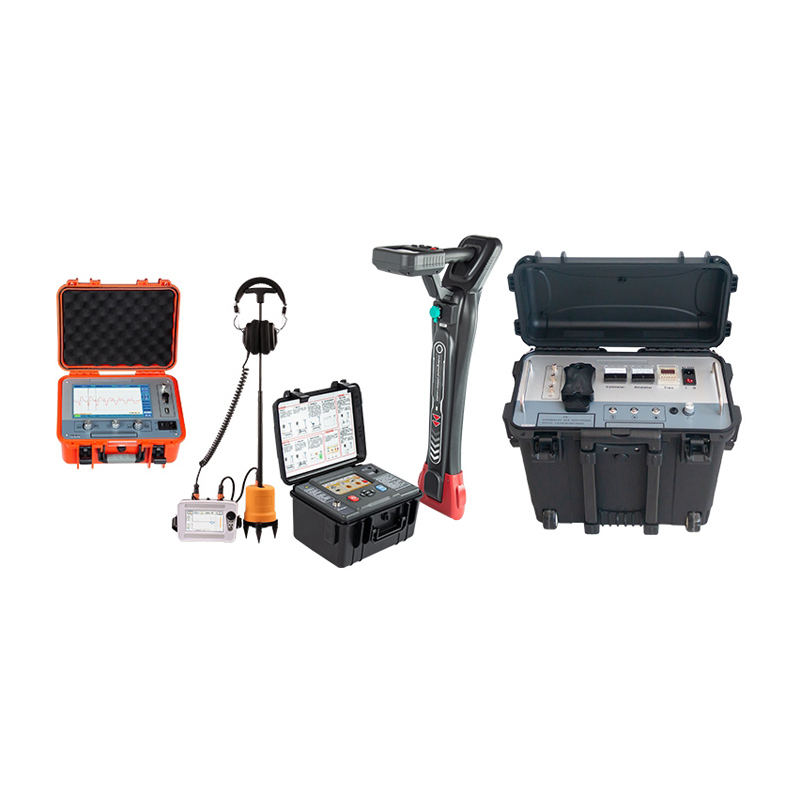

Hệ thống định vị lỗi cáp di động
502A2+503C+507C+535-2L
Chức năng hệ thống
1. Sử dụng DC hoặc xung điện áp cao để làm cho các cáp điểm lỗi nhấp qua và xả
2Sử dụng nguyên tắc phản xạ sóng di chuyển để thực hiện một phép đo thô của tất cả các loại lỗi cách nhiệt chính của cáp
3Sử dụng phương pháp đồng bộ âm thanh từ tính để thực hiện một phép đo chính xác của tất cả các loại lỗi cách điện chính cáp
I, Máy phát điện cao cấp XHHV535-2L
| Chế độ đầu ra | EMP (động lực), DC (đối kháng điện áp) |
| Điện áp đầu ra | 0-32kV |
| Chất điện tích hợp | 2μF |
| Năng lượng xả | Tối đa 1024J |
| Sức mạnh va chạm | 250W đỉnh |
| Tốc độ xung | Tác động tự động trong khoảng6giây |
| Chuyển đổi mức điện áp gia tăng | Hướng dẫn |
| Loại điều chỉnh điện áp | Tiếp tục |
| Chứng chỉ | Kiểm tra điện áp bên cao, chỉ ra điện áp đầu ra và hiện tại trong thời gian thực |
| Chuyển đổi chế độ hoạt động | Hướng dẫn |
| Dòng điện đầu ra tối thiểu trong chế độ DC | 7.5mA tại32kV |
| Bảo vệ an toàn | Với chức năng bảo vệ khởi động bằng không, an toàn và đáng tin cậy |
| Quyết định | Thiết kế đo điện áp cao độc đáo, trong trạng thái dừng lại nó sẽ tự động xả điện dung nội bộ của thiết bị |
| Sức mạnh làm việc | AC 220V±15%,50Hz±1Hz(60Hz) |
| DC chịu được thử nghiệm điện áp | Điện áp đầu ra có thể điều chỉnh và giới hạn chỉ số 0-32kV, phạm vi chỉ số dòng điện đầu ra 0-20A |
| An toàn | Kết thúc.-điện ápBảo vệ chống quá nhiệt. Thả tự động sau khi hoạt động |
| Xếp hạng bảo vệ | Không thấp hơn IP54 |
| Tổng trọng lượng | Không quá30kg |
II,TDR máy tìm lỗi cáp XHGG502A2
| Chế độ điểm cố định | Chế độ tiêu chuẩn, chế độ nâng cao, chế độ giảm tiếng ồn, chế độ tùy chỉnh (ms, hình sóng) |
| Phương pháp điểm cố định | Phương pháp phân biệt thời gian thông minh, phương pháp kiểm tra điện từ, phương pháp đo âm thanh |
| Định vị độ chính xác | Điểm cố định: 0,1m, đường đi: 0,1m |
| Hiển thị | TFT siêu sáng 5 inch, 800 × 480 màu thật |
| ngôn ngữ | Ngôn ngữ đồ họa là trực quan hơn |
| Lợi ích | 120dB, điều chỉnh hoàn toàn tự động, cũng có thể được điều chỉnh bằng tay |
| Phạm vi tần số | 100~1600Hz |
| Phạm vi động | 0~112dBbánh răng) |
| Máy kích hoạt đồng bộ | Máy kích hoạt đồng bộ hoàn toàn tự động âm thanh; máy kích hoạt đồng bộ hoàn toàn tự động từ trường |
| Phạm vi phát hiện | 0.00~99.99ms,75mV~75V |
| Máy thăm dò | Tự động câm, đầy đủ kỹ thuật số kim loại thăm dò thông minh |
| Tai nghe | Công nghệ giảm tiếng ồn mạnh và chống nhiễu 600Ω cấp quân sự |
| Sức mạnh làm việc | 4*18650 Pin lithium tiêu chuẩn |
| Thời gian làm việc | Hơn 8 giờ |
| Nhiệt độ môi trường | -25 ~ 65oC; độ ẩm tương đối: ≤ 90% |
| Trọng lượng | Máy chủ 0.6kg; cảm biến 1.4kg |
| Chất chống nước | IP65 |
IV,Xét nghiệm đường dẫn cáp XHGX507C
| Máy nhận | |
| Chức năng | Khám phá đường ống (nhận vị trí cáp, hiển thị hướng, đo độ sâu, đo dòng điện), xác định cáp, tìm lỗi khung A (hoặc tùy chọn) |
| Sức mạnh | 8.4V pin lithium sạc lớn |
| Phương pháp đầu vào | Vòng thu nhập tích hợp, dây chuyền linh hoạt, khung A (chức năng tùy chọn) |
