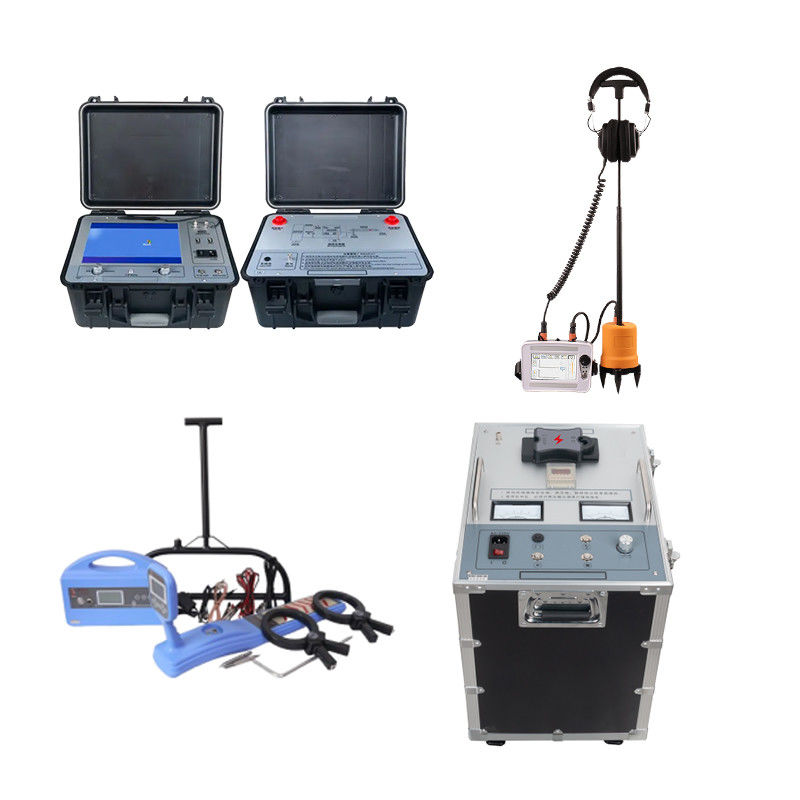

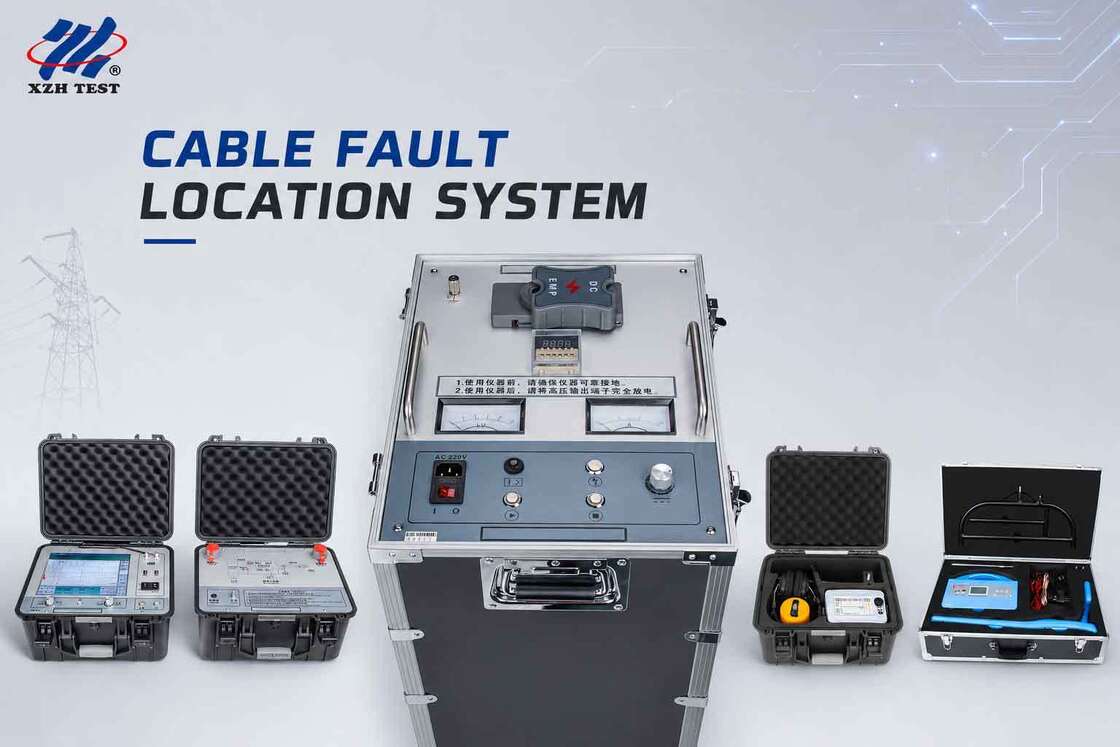

Hệ thống xác định lỗi cáp ngầm phát hiện lỗi

• Chẩn đoán chính xác và nhanh chóng sự cố cách điện chính của cáp điện; hiệu chuẩn chiều dài cáp; xác định chính xác hướng và độ sâu của cáp chôn.
• Chứng minh thử nghiệm dây cáp bằng DC tiêu chuẩn
• Tìm lỗi ️ Khoảng cách trên cáp.
• Pin - Trình chỉ các lỗ hổng cáp trên mặt đất.
• Theo dõi đường dẫn dây điện ngầm.
• Chọn một cáp từ một gói cáp.

Vị trí trước khi lỗi cáp

Xác định khoảng cách của lỗi cáp (trong mét hoặc feet) từ đầu thử nghiệm được định nghĩa là vị trí trước của lỗi cáp.như chính xác vị trí trước của lỗi cáp làm giảm thời gian mất cho vị trí lỗi cuối cùng khi so sánh với các máy phát sóng truyền thống và phương pháp xác định. Việc định vị trước sử dụng các phương pháp điện áp thấp như bộ phản xạ phạm vi thời gian (TDR) và các phương pháp điện áp cao như SIM, ARC, MIM, ICM / ICE và phương pháp suy giảm điện áp.

Lời giới thiệu

XHGG502Định vị lỗi trước của cáplà một dụng cụ đặc biệt để đo lường và phân tích trạng thái cáp điện và khoảng cách lỗi. nó kết hợp công nghệ điện tử hiện đại và công nghệ máy tính để thực hiện lọc tín hiệu, thu thập,xử lý dữ liệu, hiển thị đồ họa và phân tích đồ họa để hoàn thành đo tốc độ cáp, thử nghiệm chiều dài cáp, thử nghiệm khoảng cách lỗi cáp.

Đơn vị chính Pulse Coupler (đồ lấy mẫu xung nhiều lần)

Đặc điểm chính

• Tín hiệu phản xạ được gửi bởi bộ ghép xung được hiển thị tự động và hình dạng sóng đầy đủ của mạch mở cáp được hiển thị cùng một lúc.
• Tính toán và hiển thị tự động khoảng cách lỗi;
• Nó có chức năng lưu trữ các hình dạng sóng thử nghiệm lớn: các hình dạng sóng thu được từ thử nghiệm thực địa có thể được lưu trữ thuận tiện trong thiết bị theo thứ tự được chỉ định,và có thể được nhớ lại và quan sát bất cứ lúc nào;
• Với giao diện USB máy in tiêu chuẩn;
• Hoạt động đơn giản và độ tin cậy cao. Có hiệu suất chi phí rất cao;
• Cung cấp điện pin lithium polyme tích hợp, có thể kiểm tra mạch mở cáp và lỗi mạch ngắn kháng cự thấp trong không môi trường cung cấp điện.

Các chế độ làm việc thử nghiệm củaXHGG502 ARC dây cáp lỗi xác định trướcbao gồm phương pháp xung điện áp thấp, phương pháp flashover điện áp cao và phương pháp xung nhiều lần.

The purpose of using the multiple pulse method to test the cable fault is to make the sent low-voltage test pulse effectively avoid the cosine large oscillation interference that occurs at the moment of the high-voltage impact of the faulty cable, và có được một mạch ngắn chuẩn và rõ ràng tương tự trong vòng cung mạch ngắn tương đối ổn định tại điểm lỗi.

Điện áp xung cao khác nhau, chiều dài cáp khác nhau, khoảng cách lỗi cáp khác nhau, và thời gian và thời gian dao động cosinus lớn rất khác nhau.Hình dạng sóng thu thập bằng phương pháp xung thứ cấp đơn giản thường bị xáo trộn bởi dao động cosinus lớn do thời gian trì hoãn truyền không đủ, và hình dạng sóng là hỗn loạn và khó phân tích. Nó chỉ có thể được đảm bảo bằng cách điều chỉnh thời gian khởi động trì hoãn của xung thử nghiệm hoặc sử dụng thiết bị kéo dài cung điện áp trung bình,làm tăng khó khăn trong vận hành và trọng lượng và chi phí của thiết bịPhương pháp xung nhiều chỉ vượt qua những khó khăn này và đơn giản hóa rất nhiều các thủ tục kiểm tra.Tám bộ hình sóng thử được thu được từ quá trình flashover điện áp cao của một tác độngĐây cũng là lợi thế của phương pháp xung đa so với phương pháp xung thứ hai.

Hiển thị hệ thống vận hành

Kiểm tra khoảng cách lỗi cáp dưới chế độ thử nghiệm flashover điện áp cao, phương pháp thử nghiệm này phù hợp để phát hiện các lỗi kháng cao khác nhau.Bằng cách điều chỉnh vị trí của hai đường cursor, khoảng cách lỗi có thể được xác định.

Kiểm tra khoảng cách lỗi cáp dưới chế độ thử nghiệm ARC ((multi-shot), phương pháp thử nghiệm này phù hợp để phát hiện các lỗi kháng cao.như kháng cự thấp và lỗi cáp chìm, phương pháp xung đa dễ phân tích hơn và có thể giúp người dùng nhanh chóng xác định khoảng cách lỗi.

Kiểm tra khoảng cách lỗi cáp trong chế độ thử xung điện áp thấp. Đối với các lỗi mạch mở (hủy) và mạch ngắn kháng cự thấp, khoảng cách lỗi có thể được đo dễ dàng.

Các thông số kỹ thuật

Bắt đầu bảng điều khiển

1. Hiển thị:12Màn hình cảm ứng công nghiệp cỡ 0,1-inch;
2. Truyền thông:giao diện đầu ra tín hiệu xung theo phương pháp xung điện áp thấp, giao diện lấy mẫu bằng phương pháp flashover cao áp nhận tín hiệu đầu vào;
3. Bị phạt:Địa điểm kết nối an toàn;
4. Chỉ số công suất:Hiển thị công suất pin nội bộ, hiển thị trong 4 lưới;
5. USB-1:Thẻ mạng không dây bên ngoài và thiết bị liên lạc USB;
6. USB-2:Thẻ mạng không dây bên ngoài và thiết bị liên lạc USB;
7. Chuyển nguồn:Vị trí "I", sử dụng nguồn cung cấp điện AC 220V để cung cấp điện cho hệ thống;
8. Các bánh răng "II" sử dụng pin bên trong để cung cấp năng lượng cho hệ thống; khi ổ cắm "Power socket" được kết nối với nguồn cung cấp điện AC 220V, nó cũng sạc pin cùng một lúc;
9. "O" gear, tắt hệ thống năng lượng;
10. Cắm điện:nguồn điện hoạt động của thiết bị, cổng kết nối AC 220V;
11. Chất bảo hiểm:nơi lắp đặt bộ bảo hiểm của hệ thống cung cấp điện AC 220V;
12. tự kiểm tra:truyền tín hiệu dưới nhiều xung;
13. Mở/Tắt:Bật và tắt công suất làm việc của máy tính công nghiệp;
14. Phạm vi:Điều chỉnh nút khuếch đại khi thu thập các hình dạng sóng để thay đổi khuếch đại của các hình dạng sóng thu thập;
15. Đèn chỉ số:Đèn chỉ số phản ánh phương pháp kiểm tra;
16. Di chuyển:Điều chỉnh nút di chuyển khi thu hình sóng để thay đổi chiều cao đường cơ bản của hình sóng thu được;

Danh sách đóng gói

Theo dõi tuyến đường cáp, xác định vị trí, xác định cáp, sửa chữa và thử nghiệm lại

Theo dõi tuyến đường cáp

Thông thường, xác định lỗi cáp mất nhiều thời gian hơn vì việc theo dõi tuyến đường của cáp đang được thử nghiệm (CUT) chưa được thực hiện hoặc tuyến đường cáp không được biết.Các tuyến đường chính xác của cáp được xác định bằng cách sử dụng phương pháp cảm ứng âm thanh.

Trong phương pháp cảm ứng âm thanh, một tín hiệu sinusoidal AC tần số cao ổn định từ một máy phát tần số âm thanh được tiêm vào CUT ở cuối thử nghiệm,mà hoàn thành con đường của nó thông qua trái đất và có sẵn trên toàn bộ cáp đặtMột đường dẫn theo dõi cảm biến cuộn song song với mặt đất kết nối với một máy thu âm nhận tín hiệu,được hiển thị trên máy thu trực quan dưới dạng biểu đồ và dưới dạng âm thanh được thu thập thông qua tai ngheTín hiệu mạnh nhất được nhận ngay trên cáp và cường độ tín hiệu giảm nếu cuộn dây tìm kiếm nằm ở hai bên của cáp hoặc cách xa nó.Các tuyến đường cáp được xác định bằng cách tìm kiếm tín hiệu âm thanh tối đa trên máy thu âm và tai nghe.

Mô tả

XHGX507 máy tìm đường ống cáp ngầm chủ yếu được sử dụng để định vị lỗi cáp, xác định cáp, đường dẫn cáp và đo chiều sâu.Nó có thể hoàn thành các nhiệm vụ chỉ có thể được thực hiện bởi một vài bộ dụng cụ trong quá khứ.

Nguyên tắc hoạt động

Máy định vị ống cáp ngầm được thiết kế dựa trên phương pháp cảm ứng điện từ và áp dụng nguyên tắc truyền thông.

1. Các tín hiệu điện từ được tạo ra bởi bộ phát và tín hiệu được truyền đến cáp ngầm đang được thử nghiệm thông qua các phương pháp kết nối truyền khác nhau.
2. Sau khi cáp ngầm gây ra tín hiệu điện từ, một dòng điện được tạo ra trên cáp, và dòng điện được tạo ra lan truyền dọc theo cáp đến khoảng cách.
3. Trong quá trình lan truyền dòng điện, sóng điện từ được phóng xạ đến mặt đất thông qua cáp ngầm.tín hiệu sóng điện từ sẽ được nhận trên mặt đất trên cáp.
4. Vị trí, hướng và lỗi của cáp ngầm có thể được đánh giá bằng sự thay đổi cường độ tín hiệu nhận được.

Đặc điểm

• Màn hình LCD màn hình lớn hiển thị cường độ tín hiệu, và thanh, mũi tên và lời nhắc giọng nói giúp người vận hành dễ dàng đánh giá vị trí dưới lòng đất của cáp và điểm hỏng.Một người có thể làm tất cả..
• Thiết kế hoàn toàn kỹ thuật số, màn hình lớn LCD hiển thị đồ họa và định vị đáng tin cậy
• Dễ mang và nhẹ, dễ vận chuyển
• Pin sạc tích hợp
• Ống đo ohm tích hợp để đo kháng cự vòng dây cáp
• Có thể được sử dụng để phát hiện lỗi cách nhiệt lên đến 2MΩ để đất
• Với chức năng chiếu sáng hậu để thích nghi với hoạt động ban đêm
• Ống đo ohm tích hợp để đo kháng cự vòng dây cáp
• Hiển thị chiều sâu cáp và dòng

Các thành phần chính

Máy định vị ống cáp này chủ yếu bao gồm máy phát và máy thu, với phụ kiện của hai kẹp, một khung A và các dây kết nối cần thiết.

Các thông số kỹ thuật

Máy phát

Máy nhận

Danh sách đóng gói

Trường hợp ứng dụng

Xác định lỗi cáp

Dựa trên khoảng cách lỗi ước tính được tính toán bởi Pre-locator và khu vực bị nghi ngờ bị lỗi được đánh dấu bằng cách sử dụng quy trình theo dõi tuyến đường,vị trí chính xác lỗi cáp hoặc xác định chính xác lỗi được thực hiện.

Xác định các lỗi kháng cự cao và nhấp nháy

Để xác định chính xác kháng cự cao và lỗi nhấp nháy, một sóng HV được áp dụng vào cáp bị lỗi định kỳ bằng máy phát sóng,tạo ra một âm thanh đập tại điểm lỗi và tạo ra một từ trường mạnh xung quanh cáp. These acoustic and magnetic signals are picked with the help of sensor (sensitive ground microphones) and displayed simultaneously on pinpointer receiver in the form of graphs and acoustic signals are heard on the headphonesVì cả hai tín hiệu, âm thanh và từ tính được tạo ra tại điểm lỗi cùng một lúc, điểm lỗi chính xác được đặt chính xác; khi thời gian trễ giữa chúng gần bằng không.Các trường từ học cũng giúp người dùng để xác định vị trí của cảm biến và kết quả dễ dàng xác định.

Lời giới thiệu

Thiết bị định vị lỗi cáp sử dụng phương pháp đồng bộ âm thanh và từ tính để xác định điểm lỗi cáp điện.Các flashover điện tử được tạo ra bởi các máy phát điện xả tác động, được thu và khuếch đại bởi đầu dò tương ứng, và vị trí chính xác của điểm lỗi được xác định bằng phán đoán thính giác và thị giác.Nó là một thiết bị hoàn thành vị trí chính xác của các điểm lỗi cáp trong phạm vi đo lường thô và thu thập sự khác biệt thời gian âm thanh và từ tínhNó tích hợp công nghệ định vị, kiểm tra đường dẫn hỗ trợ và các công nghệ khác,cung cấp nhiều chế độ thử nghiệm và thông tin nhanh chóng phong phú và đa dạng để hoàn thành hiệu quả và chính xác vị trí lỗi cáp.

Thiết bị điểm cố định này phù hợp với các lỗi kháng cự thấp, mạch ngắn, mạch mở và ngắt kết nối của cáp điện, cáp đồng trục tần số cao, cáp đèn đường,và dây chèn được chôn vùi làm bằng các vật liệu khác nhau với các phần cắt ngang và phương tiện khác nhau, cũng như rò rỉ kháng cao và flashover kháng cao. lỗi. các thông số kỹ thuật tuân thủ "GB / T 18268.1 Yêu cầu chống nhiễu cho thiết bị thử nghiệm được sử dụng trong các địa điểm công nghiệp".

Nó đáp ứng các yêu cầu tiêu chuẩn về cố định âm thanh và từ trong tiêu chuẩn "DL ∆ T 849.2-2019 Điều kiện kỹ thuật chung cho các bộ kiểm tra đặc biệt cho thiết bị điện Phần 2:Thiết bị xác định lỗi cáp".

Đặc điểm

1. 5 inch cảm ứng độ sáng cao LCD đảm bảo khả năng nhìn rõ dưới ánh sáng mặt trời.
2. Sử dụng công nghệ định vị đồng bộ âm thanh và từ tính để tính toán tự động sự khác biệt thời gian âm thanh và từ tính.
3. Giá trị tăng và kích hoạt của tín hiệu âm thanh và tín hiệu từ có thể được điều chỉnh bằng tay để thích nghi với các môi trường khác nhau.
4. Nó có công nghệ giảm tiếng ồn nền và có thể chọn từ nhiều phương pháp lọc khác nhau.
5. Nó có chức năng giảm tiếng ồn nền BNR và giảm tiếng ồn câm.
6. Nó có dấu hiệu lệch đường.
7. Được trang bị cảm biến tín hiệu cách ly vật lý nhiều lớp, lớp chống nước IP65.
8. Pin lithium cỡ lớn, thời gian chờ dài, có bộ sạc nhanh.
9. Nhỏ và nhẹ, dễ vận hành, và giao diện người máy đơn giản.

Các chỉ số kỹ thuật

Nguyên tắc hoạt động

Thiết bị này sử dụng phương pháp đồng bộ âm thanh và từ tính để xác định chính xác lỗi.Nguyên tắc của nó dựa trên phương pháp xác định điểm âm thanh truyền thống và thêm vào việc phát hiện và áp dụng tín hiệu điện từ.

Khi máy phát điện cao áp thực hiện xả xung trên cáp bị lỗi, âm thanh được tạo ra bởi xả tại điểm lỗi được truyền đến mặt đất.Các tín hiệu âm thanh được thu thập bởi một đầu dò nhạy caoSau khi khuếch đại, một âm thanh "pop" có thể được nghe bằng tai nghe.

Máy thăm dò tích hợp của tàu thăm dò nhận tín hiệu từ trường trong thời gian thực, and uses the principle that the propagation speed of the magnetic field is much higher than the propagation speed of sound to determine the distance of the fault point by detecting the time difference between the electromagnetic signal and the sound signal. Tiếp tục di chuyển vị trí cảm biến để tìm ra điểm với sự khác biệt thời gian âm thanh từ nhỏ nhất, sau đó vị trí chính xác của điểm lỗi sẽ được bên dưới nó.

Các dụng cụ đo âm thanh truyền thống thường chỉ sử dụng tai nghe để theo dõi,hoặc được bổ sung bằng cách xoay con trỏ của đồng hồ để xác định âm thanh xả tại điểm lỗiVì âm thanh xả biến mất ngay lập tức và không khác nhiều so với tiếng ồn xung quanh, nó thường mang lại những khó khăn lớn cho các nhà điều hành không có nhiều kinh nghiệm.Phương pháp đồng bộ âm thanh từ tính hiệu quả tránh các vấn đề trên của phương pháp đo âm thanh truyền thống.

Danh sách đóng gói

giới thiệu bảng điều khiển

1. Điều chỉnh: Nhấn nút điều chỉnh để nhập vào giao diện điều chỉnh và xoay nút điều chỉnh để đặt các thông số điều chỉnh;
2. nguồn cung cấp điện: bật và tắt nguồn cung cấp điện của hệ thống. khi bật hệ thống, bạn cần phải nhấn và giữ nút nguồn trong 3 đến 4 giây cho đến khi bạn nghe thấy một âm thanh "bip" dài,sau đó bạn có thể nhấc nútKhi tắt, bạn cần nhấn và giữ nút bật trong 3 đến 4 giây;
3. Màn hình: màn hình cảm ứng 5 inch.

1. Cảm biến: Cổng kết nối cảm biến của tàu thăm dò;
2. Sạc: cổng kết nối bộ sạc;
3. Jack tai nghe chuyên dụng.

Giao diện và chức năng giới thiệu

Giao diện hoạt động bao gồm khu vực hiển thị hình sóng và khu vực điều chỉnh tham số. Các chức năng của mỗi bộ phận được giới thiệu một lần theo logo trong hình trên.

1. 1/2: Cài đặt tăng âm thanh/cài đặt kích hoạt âm thanh
2. 3/4: Cài đặt tăng cường từ trường/cài đặt kích hoạt từ trường
3. 5: Chứng chỉ của đầu dò
4. 6: Quét toàn bộ
5. Bộ lọc thông thấp
6. Bộ lọc vượt cao
7. Bộ lọc băng thông
8. 7- Thiết lập câm.
9. 8.BNR cài đặt
10. 9- Thiết lập âm lượng
11. 10- Hiển thị năng lượng
12. 11.Trọng lượng âm thanh: chỉ báo cường độ âm thanh và hiển thị số tương ứng.
13. 12. tín hiệu điện từ: khởi tạo hoàn tất, bạn có thể lấy mẫu logo (đám sét màu vàng); câm hoặc cảm ứng cảm biến logo (đám sét màu trắng).
14. 13.Sức mạnh từ trường: chỉ báo sức mạnh từ trường và hiển thị số tương ứng.
15. 14Bốn bộ hiển thị dữ liệu chênh lệch thời gian âm thanh và từ tính, hiển thị chênh lệch thời gian âm thanh và từ tính để tham khảo người dùng để cải thiện độ chính xác của điểm cố định.

Để xác định chính xác các lỗi kháng cự cao và nhấp nháy, một máy phát sóng được sử dụng để định kỳ áp dụng sóng điện áp cao vào cáp bị lỗi,tạo ra một âm thanh đập tại điểm lỗi và một từ trường mạnh xung quanh cápCác tín hiệu âm thanh và từ tính này được thu thập với sự giúp đỡ của các cảm biến (microphone mặt đất nhạy cảm) và hiển thị đồng thời trên máy thu định vị dưới dạng đồ họa,và tín hiệu âm thanh có thể được nghe qua tai ngheVì các tín hiệu âm thanh và từ tính được tạo ra tại điểm lỗi cùng một lúc, điểm lỗi chính xác có thể được xác định; thời gian trễ giữa chúng gần bằng không.Trường từ tính cũng có thể giúp người dùng xác định vị trí của cảm biến, giúp dễ dàng xác định điểm lỗi.

Mô tả

The high-voltage pulse generator fully complies with DL/T846-2016 "General Technical Conditions for High Voltage Test Equipment" and DL/T474-2017 "Guidelines for the Implementation of Field Insulation Tests"Nó chủ yếu được sử dụng để xả xung trong thử nghiệm lỗi của cáp với mức điện áp từ 35kV trở xuống; nó cũng có thể được sử dụng cho các thử nghiệm điện áp chịu DC của các thiết bị điện khác.

Thiết bị này tích hợp nguồn điện áp cao DC, tụ năng lượng lưu trữ và khoảng trống bóng xả vào một.Thiết bị này hoàn toàn thay thế bộ biến áp thử nghiệm truyền thống nặng hàng trăm kg, hộp điều khiển và tụ điện lưu trữ năng lượng xung (thường là một bộ biến áp 5kVA nặng hơn 60 kg, và hộp điều khiển hơn 30 kg,và hơn 20 kg tụ điện lưu trữ năng lượng xung).

Nguồn cung cấp điện áp dụng các thành phần điện tử cao áp đặc biệt chính xác, ổn định cao và công nghệ cao áp tần số cao,làm cho toàn bộ máy đơn giản trong cấu trúc và trọng lượng cực nhẹ. Máy phát xung áp dụng thiết kế nhân bản và chế độ hoạt động, an toàn và đáng tin cậy. Nó thực sự đạt được hiệu ứng không bị hư hỏng bởi tác động,và nó cũng có thể hoạt động bình thường khi điện áp cao là mạch ngắn đến mặt đất. Nó hiện là thiết bị áp suất cao tác động DC di động nhẹ nhất và thân thiện với người dùng nhất. Nó là một sản phẩm lý tưởng để phát hiện lỗi cáp điện.

Các thông số kỹ thuật

Bắt đầu bảng điều khiển

1. Điện áp cao (DC):Khi DC chịu được điện áp, kết nối đường dây đầu ra điện áp cao.
2. Điện áp cao (EMP):Trong thời gian xả xung, kết nối đường dây đầu ra điện áp cao.
3. Địa điểm an toàn:Vỏ thiết bị được đặt đất để ngăn chặn điện hóa vỏ thiết bị hoặc nhân viên.
4. Thời gian:Đặt khoảng thời gian xả.
5. Voltmeter:Chỉ số điện áp đầu ra điện áp cao, được sử dụng để hiển thị giá trị điện áp trong thời gian thực.
6. Cắm điện:Nguồn điện làm việc của thiết bị, AC 220V ± 10%/50Hz ± 1Hz.
7. Máy giữ ống an toàn:Vị trí lắp đặt ống an toàn trong hệ thống cung cấp điện AC 220V.
8. Chuyển nguồn:"Vị trí I" cho thấy bật nguồn điện AC 220V để cung cấp năng lượng cho hệ thống;
9. "Gia số 0" có nghĩa là tắt nguồn cung cấp điện AC 220V để cung cấp điện cho hệ thống.
10. Chuyển đổi bảo vệ quá điện:Nhấn trạng thái cho thấy chức năng bảo vệ quá tải đã bắt đầu; Khi nó bật lại, nó cho thấy thiết bị đã kích hoạt bảo vệ quá tải.
11. Nút khởi động/đèn chỉ số vị trí không:
12. 1Khi đèn chỉ số vị trí không bật (màu vàng), nó cho thấy nó ở trạng thái vị trí không.
13. 2Khi đèn chỉ số vị trí không bật, nó cho thấy nó không ở vị trí không. Sau khi xoay nút điều chỉnh điện áp theo chiều ngược chiều kim đồng hồ đến vị trí không,đèn chỉ số vị trí không đang bật, và sau đó nhấn nút khởi động có thể khởi động đầu ra điện áp cao.
14. Nút dừng/đèn chỉ báo điện áp cao:Khi kết thúc thử nghiệm hoặc xảy ra bất thường, nhấn nút này để ngắt đầu điện áp cao.Đèn chỉ số điện áp cao bật cho thấy đầu ra điện áp cao đã được kích hoạtĐèn chỉ số điện áp cao tắt, cho thấy đầu ra điện áp cao đã dừng.
15. Nút điều chỉnh điện áp:được sử dụng để điều chỉnh kích thước của điện áp; Điều chỉnh áp suất cao đầu ra theo chiều kim đồng hồ để tăng từ nhỏ đến lớn, và theo chiều ngược chiều kim đồng hồ để giảm từ lớn đến nhỏ.
16. Nút xả:Trong trạng thái dừng điện áp cao, nhấn nút này có thể tự động xả điện tích trữ bên trong.
17. Ammeter:chỉ định dòng điện đo điện áp thấp.

Danh sách đóng gói

Hãy tự do liên hệ với chúng tôi nếu có thêm câu hỏi và yêu cầu!
