Cần có hệ thống định vị lỗi cáp di động để phát hiện cách nhiệt cáp điện

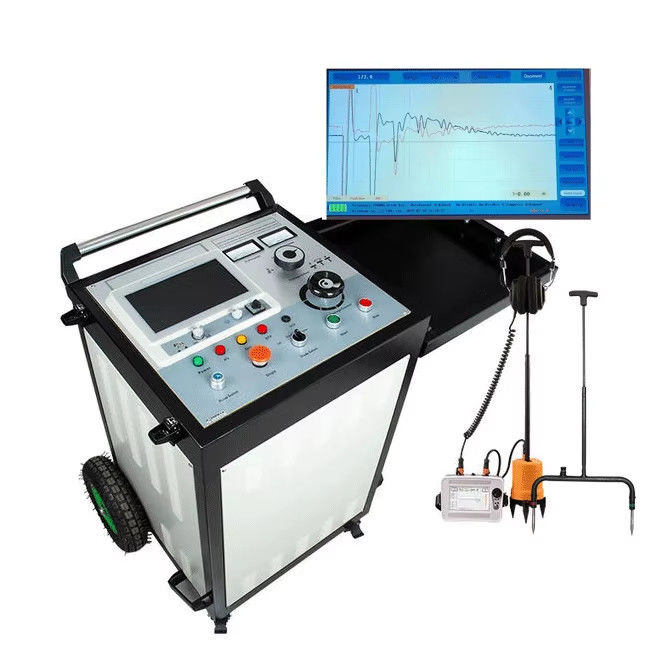

Hệ thống định vị sự cố cáp XHHV535-2TSBđược sử dụng để phát hiện lỗi cách điện chính của cáp điện có mức điện áp từ 35kV trở xuống và hiệu chỉnh chiều dài cáp. Hệ thống này bao gồm hai phần: một máy kiểm tra lỗi cáp và một máy phát xung điện áp cao.
Máy kiểm tra lỗi cáp sử dụng giao diện phần mềm vận hành đơn giản, điều khiển tập trung bằng vi mạch đơn, thao tác cảm ứng và pin lithium-ion dung lượng lớn tích hợp. Nó ổn định, đáng tin cậy và dễ sử dụng. Nguồn điện và hệ thống cung cấp điện độc lập được sử dụng để ngăn chặn nhiễu nguồn trong quá trình phóng điện xung.
Hệ thống kiểm tra lỗi cáp này phù hợp với các lỗi điện trở thấp, ngắn mạch, hở mạch và đứt dây của cáp điện, cáp đồng trục tần số cao, cáp đèn đường và dây ngầm của các vật liệu khác nhau với các mặt cắt ngang khác nhau và các môi trường khác nhau, cũng như rò rỉ điện trở cao và lỗi phóng điện cao.

Thông số kỹ thuật

Thông số định vị trước lỗi cáp:

• Tần số lấy mẫu: 1MHz~400MHz;
• Biên độ xung điện áp thấp: 300V±15%;
• Phạm vi đo khoảng cách: ≥120km;
• Phạm vi kiểm tra: 100m/300m/500m/1km/3km/5km/10km/25km/50km/100km;
• Độ rộng xung: 0.15uS/0.30uS/0.60uS/1.20uS/2.4uS/5.0uS/7.5uS/10uS;
• Độ phân giải tối thiểu: 0.07m;
• Vùng mù kiểm tra: ≤10m;
• Sai số đo: ≤±(0.5%×L+1m), L là chiều dài cáp;
• Nguồn điện làm việc: pin lithium 10.4AH tích hợp; thời gian sạc khoảng 2 giờ, thời gian làm việc là 5 giờ

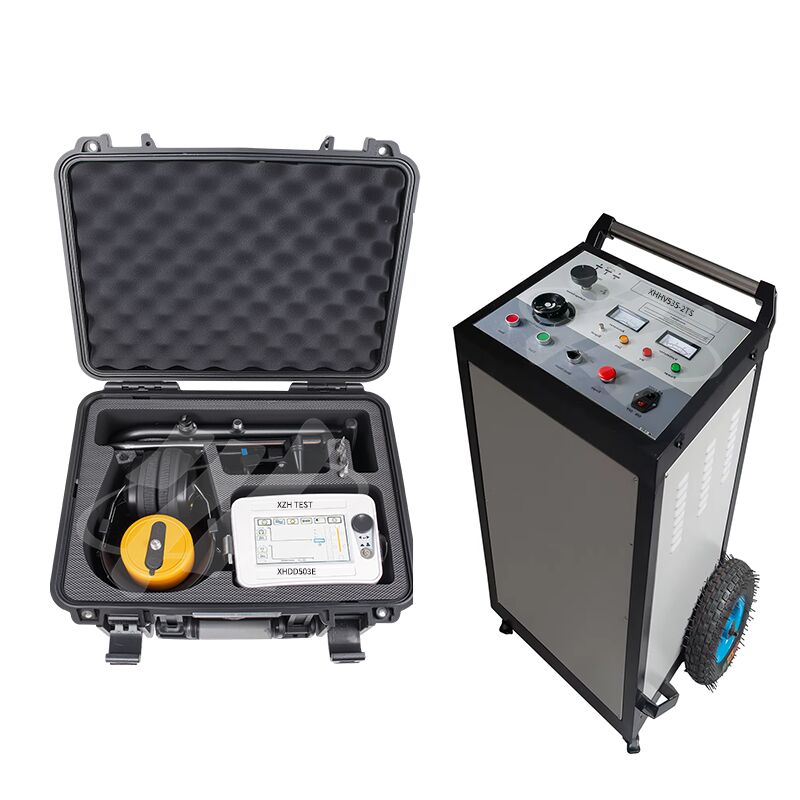

Thiết bị xác định vị trí lỗi cáp XHDD503E

Thiết bị xác định vị trí lỗi cáp XHDD503E sử dụng nguyên lý đồng bộ âm thanh-từ tính của bộ thu rung và cảm ứng điện từ để xác định vị trí cụ thể của điểm lỗi cáp. Với sự trợ giúp của máy phát xung điện áp cao, điểm lỗi được nhấp nháy và phóng điện. Các hiện tượng vật lý như sóng rung, sóng âm và sóng điện từ do sự phóng điện của điểm lỗi được thu thập bởi đầu dò chuyên dụng của thiết bị định vị. Sau khi được xử lý thông minh bởi máy chủ, khoảng cách lỗi và âm thanh lỗi đầu ra được hiển thị. Cuối cùng, vị trí chính xác của điểm lỗi được đánh giá bằng thính giác và thị giác của người kiểm tra. Tức là, nhiệm vụ định vị chính xác điểm lỗi cáp "ngay phía trên cáp, trong phạm vi đo thô" được hoàn thành.
Thiết bị xác định vị trí lỗi cáp XHDD503E phù hợp với các lỗi điện trở thấp, ngắn mạch, hở mạch và đứt dây của các
cáp điện, cáp đồng trục và dây cáp điện áp thấp khác nhau với các mức điện áp khác nhau, các mặt cắt ngang khác nhau và
các môi trường khác nhau, cũng như các lỗi rò rỉ và phóng điện điện trở cao.

Thông số chính:

Kênh âm thanh-Băng thông
l Tất cả các đường truyền: 100Hz~1600Hz.
l Thông thấp: 100Hz~300Hz.
l Thông cao: 160Hz~1600Hz.
l Thông dải: 200Hz~600Hz.
Điều chỉnh kênh: 8 mức âm thanh, từ tính và điện áp.
Đầu ra âm thanh: Độ lợi: 16 mức (0-112dB), Trở kháng: 350Ω
Phạm vi phát hiện: 0.00-99.99ms, 75mV-75V
Độ chính xác phát hiện: Định vị: ≤0.1m; Điện áp bước: ≤0.5m; Đường dẫn: ≤0.5m
Nguồn điện làm việc: Pin lithium tiêu chuẩn 4*18650.
Thời gian chờ: hơn 8 giờ
Nhiệt độ môi trường: -25-65℃; Độ ẩm tương đối: ≤90%
Kích thước thể tích: 428L×350W×230H
Tổng trọng lượng: 7kg
