Hệ thống phát hiện lỗi cáp phản xạ hồ quang di động

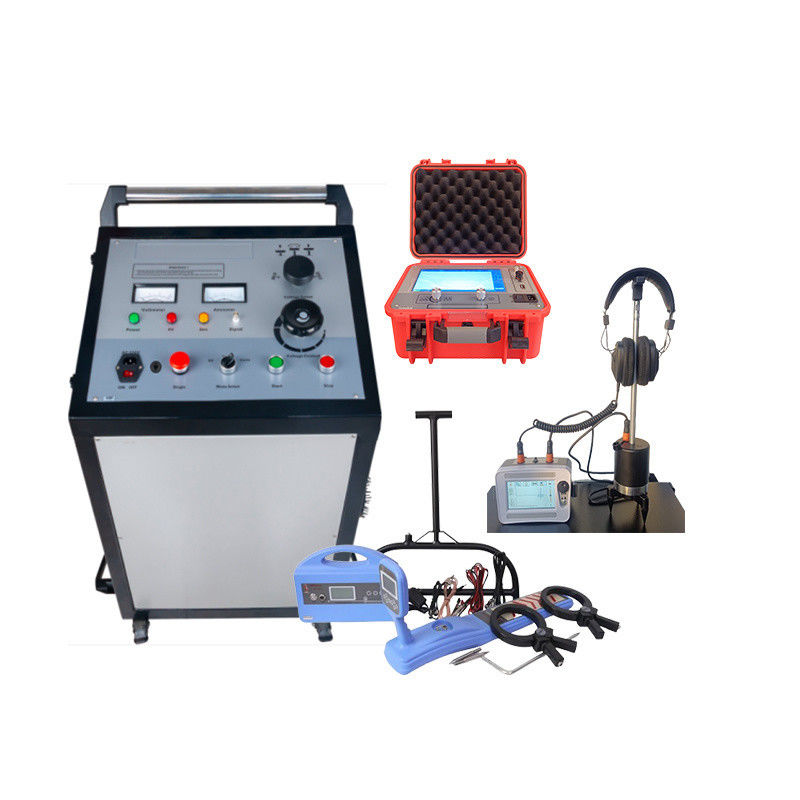

Hệ thống phát hiện lỗi cáp phản xạ hồ quang di động XZH TEST là một nền tảng chẩn đoán tích hợp đầy đủ cho mạng lưới cáp điện ngầm. Kết hợp bộ định vị trước TDR 400 MHz với công nghệ phản xạ hồ quang đa xung được cấp bằng sáng chế, bộ định vị điểm lỗi âm thanh-từ tính kỹ thuật số, bộ định vị đường ống cáp đa tần số và máy phát xung cao áp loại xe đẩy 2048J, hệ thống này mang đến khả năng phát hiện lỗi chuyên nghiệp từ định vị trước ban đầu đến định vị điểm lỗi chính xác đến từng centimet. Được thiết kế cho đội ngũ hiện trường của các công ty tiện ích, nhà thầu điện và đội bảo trì công nghiệp, hệ thống hỗ trợ cáp có chiều dài lên tới 120 km với độ phân giải định vị trước 0,07 m và độ chính xác định vị điểm cuối <0,2 m — cho phép khắc phục lỗi nhanh chóng, tự tin với việc đào đắp tối thiểu.Cấu hình hệ thống

Bộ định vị công nghiệp tiên tiến với màn hình cảm ứng TFT màu 10,1 inch (1024×600, đèn nền LED 280 nit đọc được dưới ánh sáng mặt trời trực tiếp) và hệ thống nhúng để hoạt động an toàn, ổn định. Hỗ trợ ba chế độ kiểm tra: TDR (xung điện áp thấp), ICE (dòng xung), và ARM (Phương pháp phản xạ hồ quang với 8 xung đa lần chụp) được cấp bằng sáng chế. Phương pháp đa xung thu thập 8 bộ dạng sóng cho mỗi xung HV đơn, loại bỏ hiệu quả nhiễu dao động cosin và đơn giản hóa đáng kể việc phân tích lỗi điện trở cao. Lưu trữ >8.000 bản ghi dạng sóng LV/HV và >250 bản ghi đa xung với xuất USB sang PC. Lấy mẫu liên tục hoàn toàn tự động với cài đặt phạm vi tự động và phân tích dạng sóng.

Tần số lấy mẫu:

1 MHz – 400 MHz

• Chế độ kiểm tra:TDR, ICE (dòng xung), ARM (phản xạ hồ quang 8 xung)
• Phạm vi định vị: ≥120 km (10 phạm vi có thể chọn)
• Độ phân giải tối thiểu:0,07 m |
• Vùng mù kiểm tra: ≤10 mSai số đo: ≤±(0,5%×L+1 m)
• Biên độ xung:300 V ±15%
• Màn hình:Cảm ứng TFT 10,1 inch, 1024×600, 280 nit nhìn rõ dưới ánh nắng
• Liên tục >8 giờ, Không liên tục >16 giờ4,7 kg (D358×R284×C168 mm)
• AC 220 V ±10%, 50 Hz ±2 HzĐồng bộ âm thanh-từ tính — Độ chính xác <0,2 m

Bộ định vị điểm lỗi kỹ thuật số chuyên nghiệp sử dụng đồng bộ âm thanh-từ tính để định vị lỗi chính xác. Khi máy phát xung áp dụng các xung HV, tín hiệu âm thanh (tiếng nổ) và tín hiệu điện từ lan truyền từ điểm lỗi với tốc độ khác nhau. Bộ định vị điểm lỗi thu cả hai thông qua cảm biến nối đất cách ly đa lớp đạt chuẩn IP65, tính toán chênh lệch thời gian theo thời gian thực và hiển thị dạng sóng hai kênh đồng bộ trên màn hình LCD cảm ứng 5 inch nhìn rõ dưới ánh nắng. Có tính năng giảm nhiễu nền BNR, giảm nhiễu im lặng, bốn chế độ lọc có thể chọn (toàn dải/thông thấp/thông cao/thông dải) và chỉ báo lệch đường đi. Độ lợi đầu ra 16 cấp (0–112 dB) với điều chỉnh độ lợi kênh và từ tính 8 cấp.

Độ chính xác âm thanh-từ tính:<0,2 m |

Độ chính xác nhận dạng đường đi:

• <0,5 m Lọc:Toàn dải (100–1600 Hz), Thông thấp (100–300 Hz), Thông cao (160–1600 Hz), Thông dải (200–600 Hz) Độ lợi đầu ra:
• 16 cấp (0–112 dB) | Trở kháng đầu ra:
• 350 ΩMàn hình:LCD cảm ứng 5 inch, nhìn rõ dưới ánh nắngPin:
• Liên tục >8 giờ, Không liên tục >16 giờBảo vệ:
• Chống nước IP65, cảm biến cách ly vật lý đa lớpTrọng lượng:
• 6,5 kg (D428×R350×C230 mm)3. XHGX507 — Bộ định vị đường ống cáp (Truy vết tuyến)
• AC 220 V ±10%, 50 Hz ±2 HzHệ thống máy phát-máy thu điện từ đa tần số để truy vết tuyến cáp ngầm, đo độ sâu, đo dòng điện và nhận dạng cáp. Máy phát đưa tín hiệu hình sin ổn định vào cáp đang kiểm tra thông qua kết nối trực tiếp, ghép nối (kẹp) hoặc phương pháp cảm ứng. Máy thu cung cấp thanh biểu đồ, hướng dẫn bằng mũi tên và lời nhắc bằng giọng nói để vận hành trực quan bởi một người. Hỗ trợ bốn tần số hoạt động cộng với phát hiện 50 Hz thụ động, bốn chế độ ăng-ten (thung lũng/đỉnh/điện áp bước/dòng điện kẹp) và đồng hồ đo điện trở tích hợp để đo điện trở vòng lặp. Bao gồm khung chữ A để định vị lỗi nối đất bằng điện áp bước lên tới 2 MΩ so với đất.

Tần số hoạt động:

815 Hz, 8 kHz, 33 kHz, 83 kHz + 50 Hz thụ động

Độ sâu phát hiện:

• Lên tới 10 m | Khoảng cách tối đa:
• 15 km (kết nối trực tiếp)Chế độ ăng-ten:Thung lũng (zero), Đỉnh (peak), Điện áp bước, Dòng điện kẹp (khung chữ A)Điều chỉnh độ lợi:
• Thủ công, dải động 100 dB | Màn hình:
• 0–999 kỹ thuật số + thanh biểu đồThời lượng pin:Liên tục >8 giờ, Không liên tục >16 giờTải phù hợp:
• 5 Ω – 3000 Ω | Độ chính xác:
• LF ±(1–5)%, RF ±(5–12)%4. XHHV535-4TS — Máy phát xung cao áp loại xe đẩyNguồn năng lượng xung gắn trên xe đẩy 2048J với ngân hàng tụ điện 3 tốc độMáy phát xung HV chuyên nghiệp loại xe đẩy tích hợp nguồn cao áp DC, ngân hàng tụ điện lưu trữ năng lượng ba tốc độ (64 μF/8 kV, 16 μF/16 kV, 4 μF/32 kV), khe hở phóng điện, thiết bị phóng điện tự động và chuyển mạch mức điện áp vào một xe đẩy có bánh xe duy nhất. Cung cấp 0–2048 J ở mỗi mức điện áp với dòng điện đốt cháy lên tới 240 mA để điều kiện hóa lỗi. Hỗ trợ các chế độ hoạt động kích hoạt đơn, chu kỳ và DC với thời gian tác động tự động 6–7 giây. Có khóa liên động an toàn khởi động bằng không, bảo vệ quá áp/quá dòng/quá nhiệt, phóng điện tự động sau hoạt động và vỏ bọc IP54. Hoạt động như cả máy phát xung để định vị điểm lỗi và máy kiểm tra điện áp chịu đựng DC (0–32 kV, 0–20 A).

Điện áp xung:

0–8 kV / 0–16 kV / 0–32 kV (điều chỉnh 3 cấp)

Ngân hàng tụ điện:

• 64 μF/8 kV | 16 μF/16 kV | 4 μF/32 kVNăng lượng phóng điện:
• 0–2048 J ở mỗi mức điện ápDòng điện đốt cháy:
• 240 mA @ 8 kV | 120 mA @ 16 kV | 60 mA @ 32 kVAn toàn:
• Khóa liên động khởi động bằng không, tự động phóng điện, quá nhiệt 85°C, IP54Kích thước:
• D550×R500×C1000 mm | Trọng lượng:
• ≤130 kgNguồn điện:AC 220 V ±10%, 50 Hz ±2 HzThông số kỹ thuật hệ thống hoàn chỉnh
• Thông sốThông số kỹ thuật

1. Kết nối bộ định vị trước TDR. Sử dụng xung LV cho lỗi điện trở thấp/hở mạch, hoặc phản xạ hồ quang đa xung ARM cho lỗi điện trở cao/phóng điện. Thiết bị tự động thu thập 8 bộ dạng sóng cho mỗi xung HV đơn để diễn giải khoảng cách đáng tin cậy.Truy vết tuyến & Nhận dạng cáp (XHGX507)
2. Triển khai bộ định vị đường ống cáp để truy vết tuyến cáp chính xác, đo độ sâu chôn và nhận dạng đúng cáp mục tiêu từ một bó cáp. Đánh dấu tuyến trên bề mặt đất.Tạo xung đánh lửa (XHHV535-4TSC)
3. Áp dụng các xung điện áp cao định kỳ ở mức điện áp đã chọn để tạo ra các tín hiệu thoáng qua âm thanh và điện từ có thể phát hiện được tại điểm lỗi để định vị.Định vị chính xác (XHDD503C)
4. Đi bộ dọc theo tuyến cáp đã đánh dấu bằng bộ định vị điểm lỗi âm thanh-từ tính. Theo dõi 4 màn hình hiển thị chênh lệch thời gian đồng thời — điểm mà độ trễ thời gian âm thanh-từ tính gần bằng không nằm ngay phía trên lỗi, trong phạm vi <0,2 m.Sửa chữa cáp & Kiểm tra lại
5. Đào chính xác tại điểm đã đánh dấu, sửa chữa cáp và xác minh khôi phục dịch vụ bằng bài kiểm tra cách điện cuối cùng để xác nhận tính toàn vẹn hoạt động.Câu hỏi thường gặpQ1: Phương pháp phản xạ hồ quang đa xung có thể xử lý những loại lỗi nào mà TDR thông thường không thể?
6. Phương pháp phản xạ hồ quang 8 xung (ARM) trên XHGG502A được thiết kế đặc biệt cho các lỗi điện trở cao và phóng điện tạo ra các phản xạ yếu hoặc không rõ ràng dưới TDR tiêu chuẩn. Không giống như các phương pháp xung thứ cấp gặp khó khăn với nhiễu dao động cosin, ARM thu thập 8 bộ dạng sóng cho mỗi xung HV đơn — đảm bảo nhiều tiếng vọng lỗi sạch, có thể diễn giải được bất kể chiều dài cáp, khoảng cách lỗi hoặc chu kỳ dao động. Điều này đặc biệt hiệu quả đối với các lỗi xâm nhập nước trong cáp cách điện giấy và các lỗi vỏ bọc trở kháng cao.Q2: Ưu điểm của máy phát xung cao áp loại xe đẩy so với các thiết bị di động là gì?
