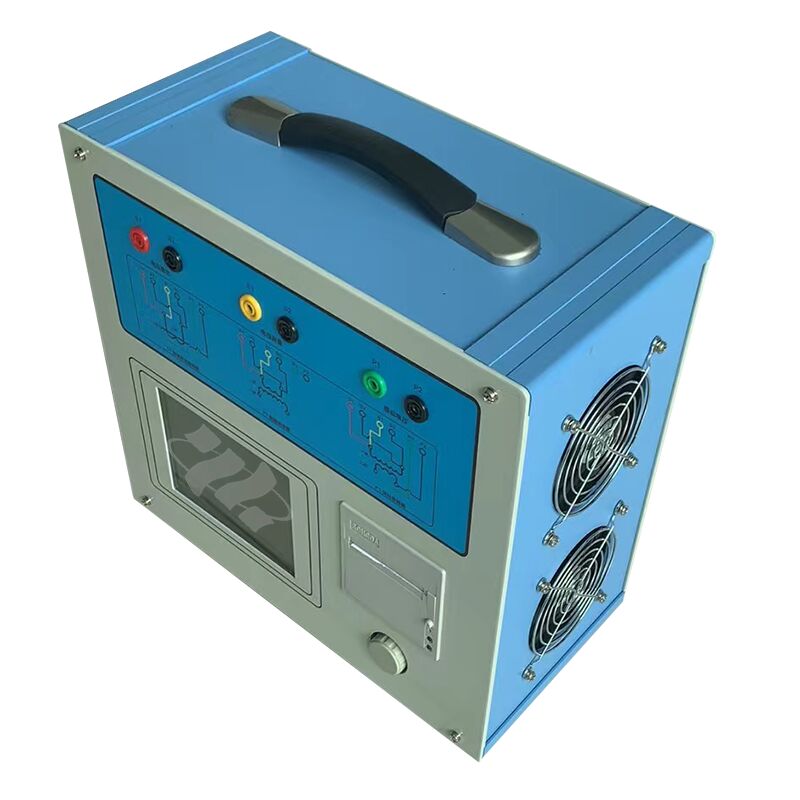

Được thiết kế để kiểm tra toàn diện máy biến áp, Máy kiểm tra đặc tính toàn diện máy biến áp XHTX206 cung cấp các phép đo chính xác cho một loạt các CT, chẳng hạn như bảo vệ - cấp, đo lường - cấp và máy biến áp TP - cấp. Nó tiến hành đánh giá kỹ lưỡng các đặc tính kích từ (volt - ampere), tỷ lệ biến đổi, phân cực, điện trở cuộn thứ cấp, tải thứ cấp, sai số tỷ lệ và sai số góc. Ngoài việc kiểm tra CT, thiết bị hiệu suất cao này còn tương thích với các yêu cầu kiểm tra của các đơn vị điện từ của các PT khác nhau, bao gồm các đặc tính kích từ, tỷ lệ biến đổi, phân cực, điện trở cuộn thứ cấp và kiểm tra sai số tỷ lệ.
★ Tận dụng phương pháp kiểm tra chuyển đổi tần số tiên tiến, máy kiểm tra vẽ chính xác các đường cong đặc tính và đường cong sai số, với khả năng điện áp điểm uốn đặc biệt là 60kV để đáp ứng các tình huống kiểm tra theo yêu cầu cao.
★ Hợp lý hóa quy trình kiểm tra bằng cách tự động tạo ra các giá trị điện áp/dòng điện điểm uốn, đường cong sai số và một bộ thông số kiểm tra hoàn chỉnh, loại bỏ các lỗi tính toán thủ công.
★ Có các màn hình hiển thị động trực quan cho cả cấu hình thông số và sơ đồ đấu dây, hướng dẫn người vận hành từng bước để đảm bảo thiết lập chính xác và hiệu quả.
★ Tích hợp chuột quang điện xoay để vận hành trơn tru, đơn giản, giảm đáng kể đường cong học tập và tăng hiệu quả kiểm tra.
Thông số kỹ thuật
☆ Đầu ra: 0–180Vrms, 12Arms, 36A (đỉnh) ±0.2%
☆ Đo lường: Biến đổi
Tỷ lệ: 0–2000 ±0.1%; 2000–5000 ±0.2%; 5000–35000 ±0.5%
Điện trở: 0–600Ω ±(0.5%R+2mΩ)
Pha: Độ phân giải 0.5min ±5min
Tải: 0–1000VA ±(0.5%R+0.02VA)
☆ Nguồn điện: AC220V±10%, 50Hz
