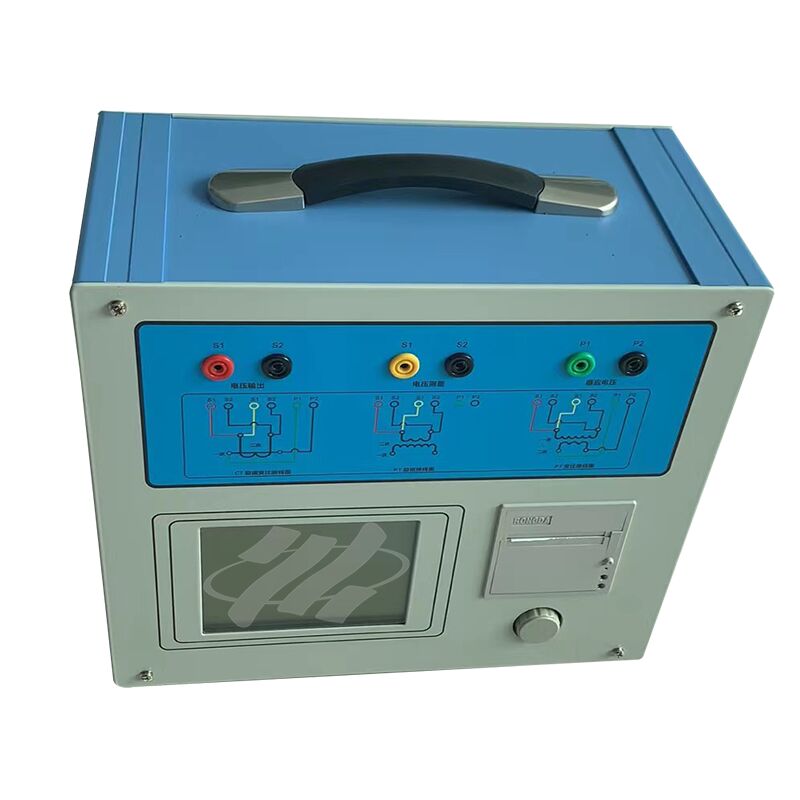

Máy kiểm tra đặc tính toàn diện máy biến áp XHTX206 được thiết kế để tiến hành một loạt các thử nghiệm trên nhiều loại Máy biến dòng (CT), bao gồm các mẫu bảo vệ - cấp, đo lường - cấp và TP - cấp. Phạm vi thử nghiệm của nó bao gồm các đặc tính kích từ (còn được gọi là đặc tính volt - ampere), tỷ lệ biến đổi, phân cực, điện trở cuộn thứ cấp, tải thứ cấp, sai số tỷ lệ và sai số góc. Ngoài ra, máy kiểm tra này còn được áp dụng để kiểm tra các đặc tính kích từ, tỷ lệ biến đổi, phân cực, điện trở cuộn thứ cấp và sai số tỷ lệ của các đơn vị điện từ của tất cả các loại Máy biến điện áp (PT).
Áp dụng phương pháp chuyển đổi tần số để kiểm tra đường cong đặc tính và đường cong sai số, với điện áp điểm uốn đạt tới 60kV.
Tự động xuất ra các dữ liệu chính như điện áp/dòng điện điểm uốn, đường cong sai số và các thông số thử nghiệm khác nhau.
Cung cấp hiển thị động các cài đặt thông số và hiển thị thời gian thực các sơ đồ đấu dây phụ trợ để vận hành thuận tiện.
Được trang bị chuột quang xoay để vận hành đơn giản, nhanh chóng và thân thiện với người dùng.
Thông số kỹ thuật
Đầu ra: 0–180Vrms, 12Arms, 36A (đỉnh) ±0.2%
Đo lường: Biến đổi
Tỷ lệ: 0–2000 ±0.1%; 2000–5000 ±0.2%; 5000–35000 ±0.5%, Điện trở: 0–600Ω ±(0.5%R+2mΩ),
Pha: Độ phân giải 0.5min ±5min, Tải: 0–1000VA ±(0.5%R+0.02VA)
Nguồn điện: AC220V±10%, 50Hz
