Máy phân tích biến dòng/biến áp CT PT | Chuyển đổi tần số | XHTX206

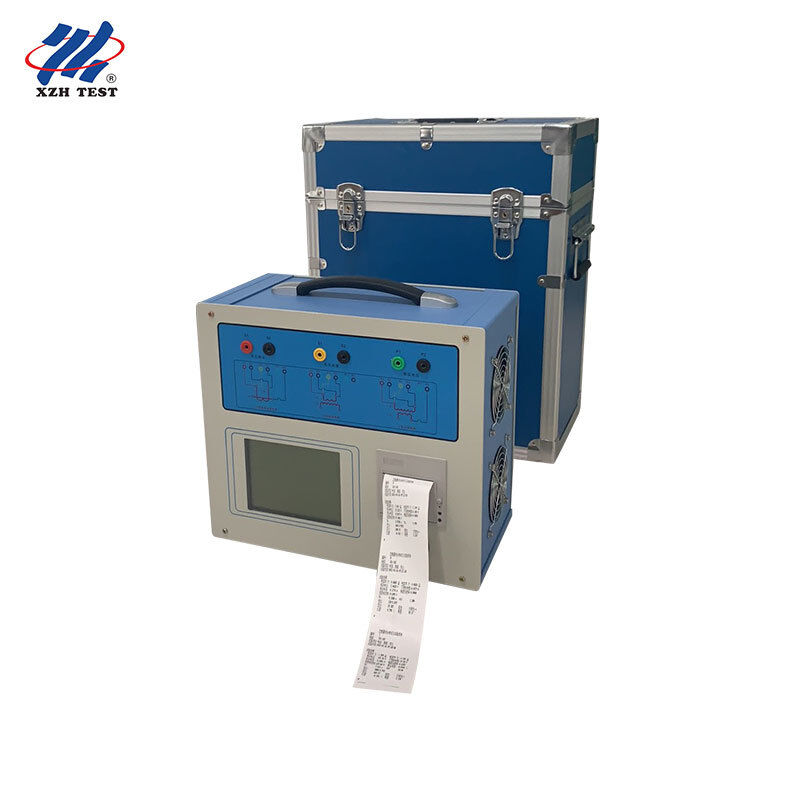

Máy phân tích CT PT XHTX206 là thiết bị kiểm tra đặc tính máy biến áp toàn diện thế hệ mới, được phát triển cho ngành điện, thay thế các máy biến đổi tỷ số, máy tăng áp và bộ tăng dòng truyền thống. Dựa trên công nghệ kiểm tra chuyển đổi tần số tiên tiến với nền tảng DSP và FPGA hiệu suất cao, thiết bị đáp ứng đầy đủ các yêu cầu kiểm tra đặc tính kích từ (điện áp-dòng điện), tỷ số biến đổi, cực tính, điện trở cuộn thứ cấp, trở kháng phụ tải cuộn thứ cấp, sai số tỷ số và sai số góc của máy biến dòng các loại bảo vệ, đo lường và TP, cũng như kiểm tra đặc tính kích từ, tỷ số, cực tính và điện trở cuộn thứ cấp của các đơn vị điện từ máy biến áp đo lường.
Ứng dụng & Đối tượng mục tiêu: Được thiết kế cho kiểm tra chấp nhận xuất xưởng của nhà sản xuất máy biến dòng và máy biến áp đo lường, các viện nghiên cứu khoa học điện lực và phòng thí nghiệm kiểm tra cao áp, kỹ sư vận hành bảo vệ rơ-le, đội bàn giao và bảo trì phòng ngừa trạm biến áp, và các bộ phận vận hành xây dựng điện lực cần xác minh CT/PT tại hiện trường mà không cần máy biến áp chuẩn, bộ tăng áp hoặc hộp tải.
Thông số kỹ thuật chính
| Thông số |
Thông số kỹ thuật |
| Đối tượng kiểm tra |
CT (loại bảo vệ / đo lường / TP), đơn vị điện từ PT |
| Đầu ra |
0~180Vrms, 12Arms, 36A (đỉnh) |
| Độ chính xác điện áp |
±0.2% |
| Dải tỷ số CT |
1~40000 (1~2000 <0.1%; 2000~5000 <0.2%; 5000~35000 <0.5%) |
| Dải tỷ số PT |
1~35000 |
| Đo góc pha |
Độ chính xác ±5 phút, độ phân giải 0.5 phút |
| Điện trở cuộn thứ cấp |
0~600Ω, <0.5% ±2mΩ |
| Đo trở kháng phụ tải AC |
0~1000VA, <0.5% ±0.02VA |
| Nguồn cấp |
AC220V ±10%, 50Hz |
| Môi trường làm việc |
-10~50°C, độ ẩm ≤90% |
| Kích thước / Trọng lượng |
365×290×153mm / <10kg |
Tính năng chính
Phương pháp chuyển đổi tần số kiểm tra đường cong đặc tính kích từ CT/PT và đường cong sai số 10%, xử lý các điểm uốn lên đến 60kV chỉ với đầu ra 180Vrms và dòng điện 12Arms (36A đỉnh).
Xác minh tại hiện trường máy biến dòng mà không cần CT chuẩn, bộ tăng áp, hộp tải, bộ điều chỉnh điện áp hoặc cáp dòng điện nặng, giảm đáng kể khối lượng công việc và cải thiện hiệu quả.
Sai số tỷ số trong phạm vi ±0.1% và sai số góc trong phạm vi ±5 phút, cho phép kiểm tra tại hiện trường máy biến dòng cấp 0.2S với dải tỷ số 1~40000.
Tự động tính toán điện áp/dòng điện điểm uốn, đường cong sai số 10% (5%), hệ số giới hạn độ chính xác (ALF), hệ số an toàn thiết bị (FS), hằng số thời gian thứ cấp (Ts), hệ số từ dư (Kr), điện cảm bão hòa và chưa bão hòa.
Kiểm tra một chạm điện trở DC, kích từ, tỷ số và cực tính CT với sơ đồ đấu dây duy nhất cho tất cả các bài kiểm tra CT ngoại trừ trở kháng phụ tải, đáp ứng các tiêu chuẩn GB1207 (IEC60044-1), GB16847 (IEC60044-6) và GB1207.
Bộ tăng dòng chuyên dụng tùy chọn cho đầu ra 180A để kiểm tra dòng xuyên tại hiện trường.
Tính năng nâng cao
Giao diện đồ họa động hoàn toàn bằng tiếng Trung với sơ đồ đấu dây tự động hiển thị theo mục kiểm tra đã chọn; không cần tham khảo thủ công.
Màn hình LCD đồ họa 5.7 inch transflective, hiển thị rõ ràng dưới ánh sáng mặt trời trực tiếp.
Thao tác chuột quang điện xoay để nhập tham số nhanh chóng và dễ dàng.
Máy in tích hợp tự động in báo cáo kiểm tra; lưu trữ tới 1000 nhóm dữ liệu kiểm tra với khả năng giữ liệu khi mất điện.
Thiết kế di động với tổng trọng lượng dưới 9kg, dễ dàng mang đến các địa điểm thực địa.
Kết hợp các chức năng kiểm tra CT/PT toàn diện, công nghệ chuyển đổi tần số và tạo báo cáo tự động, XHTX206 mang lại độ chính xác cấp phòng thí nghiệm và sự tiện lợi sẵn sàng cho thực địa cho việc kiểm tra đặc tính máy biến áp.
Câu hỏi thường gặp
Q1: Máy phân tích CT PT XHTX206 được thiết kế cho ai?
Thiết bị được thiết kế cho kiểm tra chấp nhận xuất xưởng của nhà sản xuất CT/PT, các viện nghiên cứu khoa học điện lực và phòng thí nghiệm kiểm tra cao áp, kỹ sư vận hành bảo vệ rơ-le, đội bàn giao và bảo trì phòng ngừa trạm biến áp, và các bộ phận vận hành xây dựng điện lực thực hiện xác minh máy biến áp tại hiện trường.
Q2: Nó có thể thực hiện những bài kiểm tra nào?
Thiết bị thực hiện kiểm tra đặc tính kích từ (điện áp-dòng điện), tỷ số biến đổi, cực tính, điện trở cuộn thứ cấp, trở kháng phụ tải cuộn thứ cấp, sai số tỷ số và sai số góc cho CT loại bảo vệ, đo lường và TP, cộng với kiểm tra đặc tính kích từ, tỷ số, cực tính và điện trở cuộn thứ cấp cho các đơn vị điện từ PT.
Q3: Tại sao công nghệ chuyển đổi tần số lại quan trọng?
Kiểm tra chuyển đổi tần số tạo ra đường cong đặc tính kích từ đầy đủ và đường cong sai số 10% chỉ sử dụng đầu ra 180Vrms và dòng điện 12Arms, nhưng xử lý các CT có điểm uốn lên đến 60kV, loại bỏ nhu cầu về bộ tăng áp cao áp cồng kềnh và nguồn dòng lớn.
Q4: Nó có thể xác minh CT tại hiện trường mà không cần máy biến áp chuẩn không?
Có. Thiết bị xác minh máy biến dòng tại hiện trường mà không cần CT chuẩn, bộ tăng áp, hộp tải, bộ điều chỉnh điện áp hoặc cáp dòng điện nặng, đạt được sai số tỷ số trong phạm vi ±0.1% và sai số góc trong phạm vi ±5 phút, đủ cho kiểm tra tại hiện trường CT cấp 0.2S.
Q5: Các phụ kiện, đóng gói và điều khoản giao hàng áp dụng là gì?
Có sẵn bộ tăng dòng chuyên dụng tùy chọn cho kiểm tra dòng xuyên 180A. Thiết bị được giao trong bao bì gỗ trong vòng 5-8 ngày làm việc, với thanh toán T/T và MOQ là 1 bộ.
