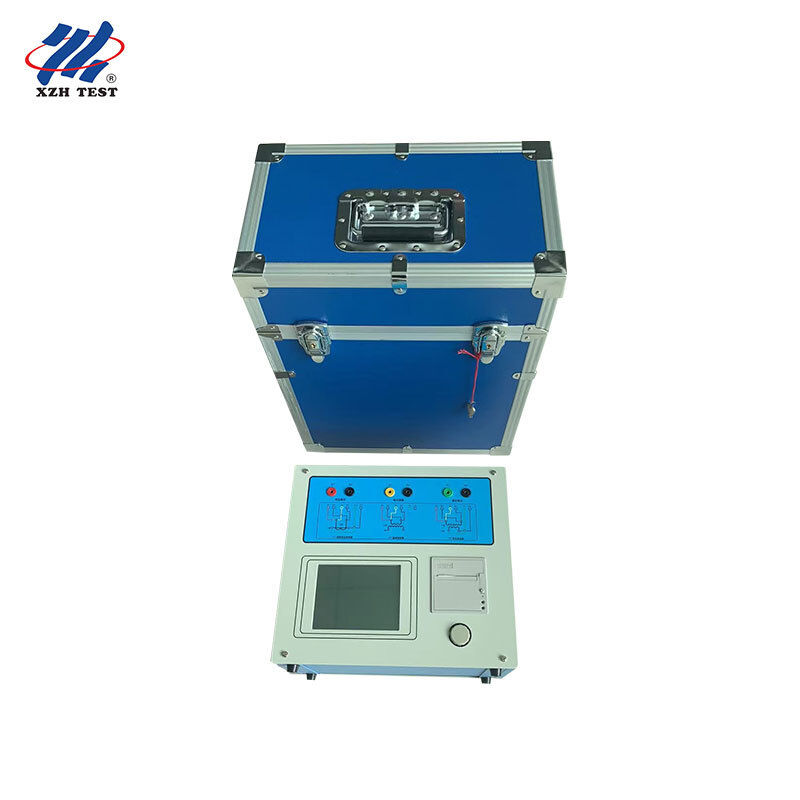

Bộ phân tích máy biến dòng điện xoay chiều CT PT biến tần | Điểm uốn 60kV | XHTX206
Máy phân tích máy biến dòng điện xoay chiều CT PT biến tần XHTX206 là thiết bị kiểm tra đặc tính máy biến áp toàn diện thế hệ mới được phát triển cho ngành điện, thay thế sự kết hợp truyền thống của máy biến áp thay đổi tỷ số, máy biến áp tăng áp và bộ tăng cường dòng điện. Dựa trên công nghệ kiểm tra biến tần tiên tiến với nền tảng DSP và FPGA hiệu suất cao, thiết bị đáp ứng đầy đủ các đặc tính kích từ (điện áp-ampe), tỷ số biến, cực tính, điện trở cuộn thứ cấp, tải thứ cấp, sai số tỷ số và sai số góc của máy biến dòng điện loại bảo vệ, loại đo lường và loại TP, cũng như đặc tính kích từ, tỷ số, cực tính và kiểm tra điện trở cuộn thứ cấp của các đơn vị điện từ máy biến điện áp PT. Thiết bị mang lại khả năng tự động hóa cao hơn, độ ổn định tốt hơn và hiệu quả kiểm tra được cải thiện đáng kể cho việc kiểm định máy biến áp chuyên nghiệp.
Ứng dụng & Đối tượng mục tiêu: Được thiết kế cho các chi nhánh bảo trì của công ty điện lực và các nhà thầu kỹ thuật truyền tải & phân phối (EPC), các đội vận hành điện của nhà máy điện gió và điện mặt trời, các phòng thí nghiệm kiểm tra điện của các doanh nghiệp công nghiệp lớn như nhà máy thép, xi măng và hóa chất, các công ty dịch vụ kiểm tra điện và nhà cung cấp cho thuê thiết bị, và các trường dạy nghề điện để giảng dạy thực hành kiểm tra đặc tính máy biến áp.
Thông số kỹ thuật chính
| Thông số |
Thông số kỹ thuật |
| Đối tượng kiểm tra |
CT (loại bảo vệ / đo lường / TP), các đơn vị điện từ PT |
| Đầu ra |
0~180Vrms, 12Arms, 36A (đỉnh) |
| Độ chính xác điện áp |
±0.2% |
| Phạm vi tỷ số CT |
1~40000 (1~2000 <0.1%; 2000~5000 <0.2%; 5000~35000 <0.5%) |
| Phạm vi tỷ số PT |
1~35000 |
| Đo pha |
Độ chính xác ±5 phút, độ phân giải 0.5 phút |
| Điện trở cuộn thứ cấp |
0~600Ω, <0.5% ±2mΩ |
| Đo tải AC |
0~1000VA, <0.5% ±0.02VA |
| Nguồn cấp |
AC220V ±10%, 50Hz |
| Môi trường làm việc |
-10~50°C, độ ẩm ≤90% |
| Kích thước / Trọng lượng |
365×290×153mm / <10kg |
Tính năng chính
Phương pháp biến tần kiểm tra đường cong đặc tính kích từ CT/PT và đường cong sai số 10%, xử lý các điểm uốn lên đến 60kV chỉ với đầu ra 180Vrms và dòng điện 12Arms (36A đỉnh).
Kiểm định tại chỗ máy biến dòng điện mà không cần CT chuẩn, bộ tăng cường, hộp tải, bộ điều chỉnh điện áp hoặc cáp dòng điện nặng, giảm đáng kể khối lượng công việc và cải thiện hiệu quả.
Sai số tỷ số trong phạm vi ±0.1% và sai số góc trong phạm vi ±5 phút, cho phép kiểm tra tại hiện trường máy biến dòng điện loại 0.2S với phạm vi tỷ số 1~40000.
Tự động tính toán điện áp/dòng điện điểm uốn, đường cong sai số 10% (5%), hệ số giới hạn độ chính xác (ALF), hệ số an toàn thiết bị (FS), hằng số thời gian thứ cấp (Ts), hệ số từ dư (Kr), độ tự cảm bão hòa và chưa bão hòa.
Kiểm tra một lần nhấn cho điện trở DC, kích từ, tỷ số và cực tính của CT với sơ đồ đấu dây duy nhất cho tất cả các bài kiểm tra CT ngoại trừ tải, đáp ứng các tiêu chuẩn GB1208 (IEC60044-1), GB16847 (IEC60044-6) và GB1207.
Bộ tăng cường dòng điện chuyên dụng tùy chọn cho đầu ra 180A cho kiểm tra xuyên dòng tại chỗ.
Các cấp CT phù hợp bao gồm P, TPY, đo lường, PR, PX, TPS, TPX và TPZ, với lựa chọn tiêu chuẩn tự động dựa trên loại và cấp máy biến áp.
Tính năng nâng cao
Giao diện đồ họa tiếng Trung động với sơ đồ đấu dây tự động cho từng mục kiểm tra đã chọn, hướng dẫn người vận hành từng bước.
Màn hình LCD đồ họa 5.7 inch, có thể đọc rõ dưới ánh sáng mặt trời trực tiếp cho công việc thực địa ngoài trời.
Chuột quang xoay để nhập tham số và vận hành nhanh chóng, trực quan.
Máy in tích hợp để in báo cáo kiểm tra tự động; lưu trữ tới 1000 nhóm dữ liệu với khả năng lưu giữ khi tắt nguồn.
Thiết kế di động với trọng lượng dưới 9kg để vận chuyển dễ dàng tại hiện trường.
Phương pháp đo bốn cực đảm bảo kiểm tra điện trở cuộn thứ cấp chính xác bằng cách loại bỏ sai số điện trở dây dẫn.
Các mục kiểm tra cho máy biến dòng điện
| Mục kiểm tra |
Mô tả |
| Điện trở cuộn thứ cấp |
Đo điện trở DC cuộn thứ cấp CT bằng phương pháp bốn cực, phạm vi 0~600Ω |
| Đặc tính kích từ |
Kiểm tra đường cong đặc tính điện áp-ampe của CT và các đơn vị điện từ PT |
| Tỷ số biến & Cực tính |
Kiểm tra độ chính xác tỷ số CT/PT và cực tính cuộn dây với thao tác một lần nhấn |
| Tải thứ cấp |
Đo tải AC lên đến 1000VA với độ chính xác <0.5% ±0.02VA |
| Sai số tỷ số & Sai số góc |
Tính toán sai số tỷ số trong phạm vi ±0.1% và sai số góc trong phạm vi ±5 phút |
| Kiểm tra xuyên dòng |
Với bộ tăng cường tùy chọn, đầu ra lên đến 180A cho kiểm tra xuyên dòng tại chỗ |
Tuân thủ tiêu chuẩn & Nguyên tắc kiểm tra
XHTX206 tuân theo nguyên tắc kiểm tra phương pháp tần số thấp cho kiểm tra đặc tính kích từ, giúp giảm đáng kể điện áp và dòng điện kiểm tra cần thiết trong khi vẫn duy trì độ chính xác đo lường. Thiết bị cũng áp dụng phương pháp tính toán đường cong sai số 10% để đánh giá hiệu suất của máy biến dòng điện loại bảo vệ, giúp kỹ sư xác minh rằng các thiết bị bảo vệ sẽ hoạt động chính xác trong điều kiện lỗi. Tất cả các bài kiểm tra tuân thủ các tiêu chuẩn GB1208 (IEC60044-1), GB16847 (IEC60044-6) và GB1207, và thiết bị tự động chọn tiêu chuẩn phù hợp theo loại và cấp máy biến áp, đảm bảo kết quả nhất quán, có thể lặp lại được chấp nhận bởi các công ty điện lực và các phòng thí nghiệm của bên thứ ba trên toàn thế giới.
Đối với các cấu trúc CT khác nhau bao gồm máy biến dòng loại bushing, loại quấn và loại cửa sổ, phụ lục của hướng dẫn sử dụng cung cấp sơ đồ đấu dây bốn cực chi tiết, đảm bảo kết nối chính xác để đo lường chính xác trong mọi cấu hình. Chức năng tự kiểm tra của thiết bị xác minh các mạch bên trong và các kênh đo lường trước khi kiểm tra, trong khi chức năng kiểm tra xuyên dòng xác nhận vòng lặp dòng điện hoàn chỉnh, làm cho XHTX206 trở thành một giải pháp kiểm định hoàn chỉnh cho các chuyên gia kiểm tra máy biến áp.
Câu hỏi thường gặp
Q1: Máy phân tích CT PT XHTX206 được thiết kế cho ai?
Thiết bị được thiết kế cho các chi nhánh bảo trì của công ty điện lực và các nhà thầu kỹ thuật truyền tải & phân phối (EPC), các đội vận hành điện của nhà máy điện gió và điện mặt trời, các phòng thí nghiệm kiểm tra điện của các doanh nghiệp thép, xi măng và hóa chất, các công ty dịch vụ kiểm tra điện và nhà cung cấp cho thuê thiết bị, và các trường dạy nghề điện.
Q2: Nó có thể thực hiện những bài kiểm tra nào?
Thiết bị thực hiện các bài kiểm tra đặc tính kích từ (điện áp-ampe), tỷ số biến, cực tính, điện trở cuộn thứ cấp, tải thứ cấp, sai số tỷ số và sai số góc cho CT loại bảo vệ, đo lường và TP, cộng với các bài kiểm tra đặc tính kích từ, tỷ số, cực tính và điện trở cuộn thứ cấp cho các đơn vị điện từ PT.
Q3: Tại sao công nghệ biến tần lại quan trọng?
Kiểm tra biến tần tạo ra đường cong đặc tính kích từ đầy đủ và đường cong sai số 10% chỉ bằng cách sử dụng đầu ra 180Vrms và dòng điện 12Arms, nhưng lại xử lý được các CT có điểm uốn lên đến 60kV, loại bỏ nhu cầu về bộ tăng cường điện áp cao cồng kềnh và nguồn dòng lớn.
Q4: Nó có thể kiểm định CT tại chỗ mà không cần máy biến áp chuẩn không?
Có. Thiết bị kiểm định máy biến dòng điện tại chỗ mà không cần CT chuẩn, bộ tăng cường, hộp tải, bộ điều chỉnh điện áp hoặc cáp dòng điện nặng, đạt được sai số tỷ số trong phạm vi ±0.1% và sai số góc trong phạm vi ±5 phút, đủ cho kiểm tra tại hiện trường CT loại 0.2S.
Q5: Những phụ kiện, đóng gói và điều khoản giao hàng nào được áp dụng?
Có sẵn bộ tăng cường dòng điện chuyên dụng tùy chọn cho kiểm tra xuyên dòng 180A. Thiết bị được giao trong bao bì gỗ trong vòng 5-8 ngày làm việc, với thanh toán T/T và MOQ 1 bộ.
