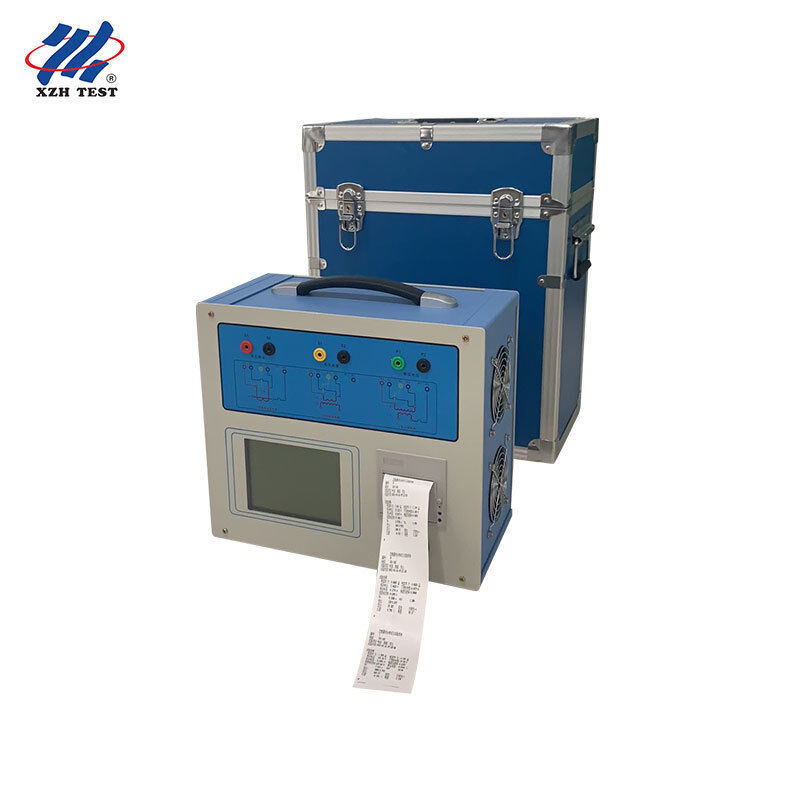

Máy kiểm tra biến dòng/biến áp XHTX206 là một thiết bị phân tích đặc tính máy biến áp toàn diện cho ngành điện, được xây dựng trên nền tảng DSP và FPGA hiệu suất cao với công nghệ kiểm tra chuyển đổi tần số tiên tiến. Thiết bị bao gồm các đặc tính kích từ (điện áp-dòng điện), tỷ số biến, cực tính, điện trở cuộn thứ cấp, tải thứ cấp, sai số tỷ số và sai số góc cho các biến dòng loại bảo vệ, loại đo lường và loại TP, đồng thời hỗ trợ các đặc tính kích từ, tỷ số biến, cực tính, điện trở cuộn thứ cấp và sai số tỷ số cho các đơn vị điện từ biến áp đo lường (PT). Là một thiết bị thế hệ mới được phát triển thông qua nghiên cứu thị trường sâu rộng và nghiên cứu lý thuyết, nó thay thế sự kết hợp truyền thống của máy biến áp thay đổi tỷ số, máy biến áp tăng áp và bộ tăng cường dòng điện, mang lại khả năng tự động hóa cao hơn, độ ổn định tốt hơn và hiệu quả kiểm tra được cải thiện đáng kể cho việc xác minh máy biến áp chuyên nghiệp.
| Thông số | Thông số kỹ thuật |
|---|---|
| Đối tượng kiểm tra | CT (loại bảo vệ / đo lường / TP), đơn vị điện từ PT |
| Đầu ra | 0~180Vrms, 12Arms, 36A (đỉnh) |
| Độ chính xác điện áp | ±0.2% |
| Dải tỷ số CT | 1~40000 (1~2000 <0.1%; 2000~5000 <0.2%; 5000~35000 <0.5%)Dải tỷ số PT1~35000Đo pha |
| Độ chính xác ±5 phút, độ phân giải 0.5 phút | Điện trở cuộn thứ cấp |
| 0~600Ω, <0.5% ±2mΩ | Đo tải AC |
| Tải thứ cấp | Nguồn cấpAC220V ±10%, 50Hz |
| Môi trường làm việc | -10~50°C, độ ẩm ≤90%Kích thước / Trọng lượng |
| 365×290×153mm / <10kg | Tính năng chính |
| Sai số tỷ số trong phạm vi ±0.1% và sai số góc trong phạm vi ±5 phút cho phép kiểm tra tại hiện trường các biến dòng lớp 0.2S. | Phương pháp chuyển đổi tần số xử lý điểm uốn của CT lên đến 60kV chỉ với đầu ra 180Vrms và dòng điện 12Arms (36A đỉnh). |
| Kiểm tra tại hiện trường mà không cần CT chuẩn, bộ tăng cường, hộp tải, bộ điều chỉnh điện áp hoặc cáp dòng điện nặng, giảm đáng kể khối lượng công việc kiểm tra. | Tự động tính toán điện áp/dòng điện điểm uốn, đường cong sai số 10% (5%), hệ số giới hạn độ chính xác (ALF), hệ số an toàn thiết bị (FS), hằng số thời gian thứ cấp (Ts) và hệ số từ dư (Kr).Kiểm tra một phím điện trở DC CT, kích từ, tỷ số và cực tính với một sơ đồ đấu dây duy nhất, tuân thủ các tiêu chuẩn GB1208 (IEC60044-1), GB16847 (IEC60044-6) và GB1207. |
Đặc tính kích từ
| Tỷ số biến & Cực tính | Kiểm tra độ chính xác tỷ số CT/PT và cực tính cuộn dây bằng thao tác một phím |
|---|---|
| Tải thứ cấp | Đo tải AC lên đến 1000VA với độ chính xác <0.5% ±0.02VA |
| Sai số tỷ số & Sai số góc | Tính toán sai số tỷ số trong phạm vi ±0.1% và sai số góc trong phạm vi ±5 phút |
| Kiểm tra xuyên dòng | Với bộ tăng cường tùy chọn, đầu ra lên đến 180A cho kiểm tra xuyên dòng tại hiện trường |
| Tuân thủ tiêu chuẩn & Nguyên tắc kiểm tra | XHTX206 tuân theo nguyên tắc kiểm tra phương pháp tần số thấp cho việc kiểm tra đặc tính kích từ, giúp giảm đáng kể điện áp và dòng điện kiểm tra cần thiết trong khi vẫn duy trì độ chính xác đo lường. Thiết bị cũng áp dụng phương pháp tính toán đường cong sai số 10% để đánh giá hiệu suất của các biến dòng loại bảo vệ, giúp kỹ sư xác minh rằng các thiết bị bảo vệ sẽ hoạt động chính xác trong điều kiện lỗi. Tất cả các bài kiểm tra tuân thủ các tiêu chuẩn GB1208 (IEC60044-1), GB16847 (IEC60044-6) và GB1207, và thiết bị tự động chọn tiêu chuẩn phù hợp theo loại và lớp máy biến áp, đảm bảo kết quả nhất quán, có thể lặp lại được chấp nhận bởi các công ty điện lực và các phòng thí nghiệm bên thứ ba trên toàn thế giới.Đối với các cấu trúc CT khác nhau bao gồm biến dòng loại bushing, loại quấn và loại cửa sổ, phụ lục của hướng dẫn sử dụng cung cấp sơ đồ đấu dây bốn cực chi tiết, đảm bảo kết nối chính xác để đo lường chính xác trong mọi cấu hình. Chức năng tự kiểm tra của thiết bị xác minh các mạch bên trong và các kênh đo lường trước khi kiểm tra, trong khi chức năng kiểm tra xuyên dòng xác nhận vòng lặp dòng điện hoàn chỉnh, làm cho XHTX206 trở thành một giải pháp xác minh hoàn chỉnh cho các chuyên gia kiểm tra máy biến áp. |
| Câu hỏi thường gặp | Q1: Máy kiểm tra biến dòng/biến áp XHTX206 được thiết kế cho ai? |
| Nó được thiết kế cho các trung tâm hiệu chuẩn và đo lường điện, các đội kiểm tra điện nhà máy điện, đội kiểm tra điện trong ngành đường sắt, hóa dầu và khai thác mỏ, các phòng thí nghiệm kỹ thuật điện đại học, và các tổ chức kiểm tra và chứng nhận điện lực bên thứ ba. | Q2: Nó có thể kiểm tra loại máy biến áp nào? |
Q3: Kiểm tra chuyển đổi tần số mang lại lợi ích gì cho công việc tại hiện trường?
Nó tạo ra các đường cong đặc tính kích từ và đường cong sai số 10% hoàn chỉnh chỉ với đầu ra 180Vrms và dòng điện 12Arms trong khi xử lý các CT có điểm uốn lên đến 60kV, loại bỏ nhu cầu về bộ tăng cường điện áp cao cồng kềnh và nguồn dòng lớn.
