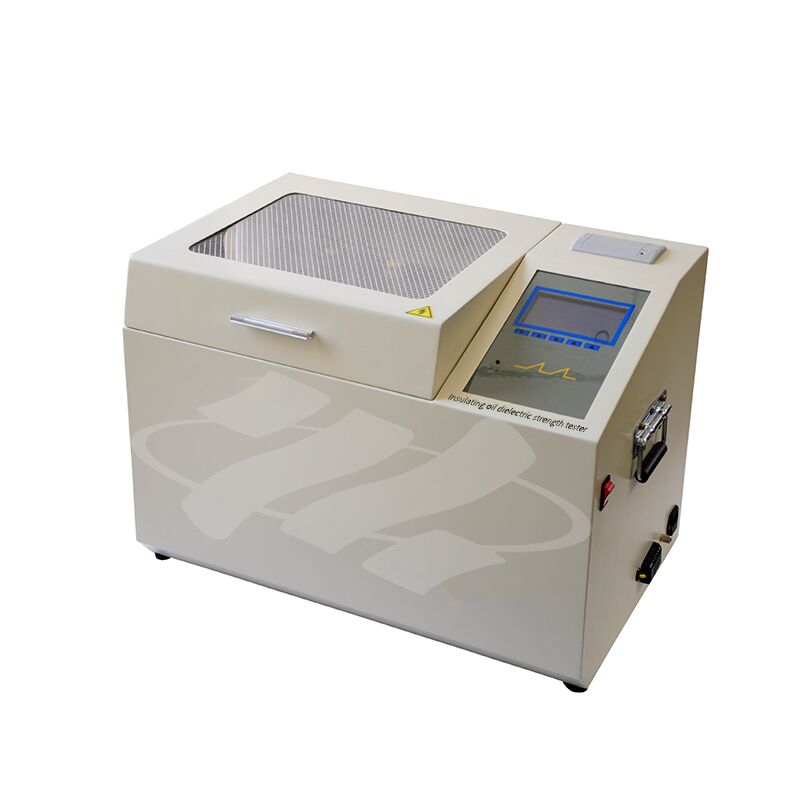

Máy kiểm tra dầu cách điện hoàn toàn tự động 80kV

XHYY102S

Các hệ thống điện, hệ thống đường sắt, các nhà máy hóa dầu quy mô lớn và các doanh nghiệp khai thác mỏ vận hành một lượng lớn thiết bị điện, phần lớn trong số đó sử dụng cách điện ngâm dầu để bảo vệ điện môi bên trong. Đánh giá độ bền điện môi của dầu cách điện là một yêu cầu thử nghiệm thường xuyên thiết yếu trong các lĩnh vực này. Để đáp ứng nhu cầu thị trường như vậy, công ty chúng tôi đã tự nghiên cứu, phát triển và sản xuất một dòng Máy kiểm tra độ bền điện môi của dầu cách điện, tuân thủ nghiêm ngặt tiêu chuẩn quốc gia GB/T507-2002, tiêu chuẩn ngành DL429.9-91 và tiêu chuẩn ngành điện mới nhất DL/T846.7-2004. Với vi mạch đơn làm thành phần cốt lõi, thiết bị này đạt được tự động hóa hoàn toàn quy trình thử nghiệm. Nó cung cấp độ chính xác đo lường cao, tăng cường đáng kể hiệu quả hoạt động và đồng thời giảm đáng kể cường độ lao động mà nhân viên hiện trường phải gánh chịu.

Các chức năng và tính năng chính

Tính năng của thiết bị

1. Thiết bị được điều khiển bởi vi mạch đơn dung lượng lớn, hoạt động ổn định và đáng tin cậy;

2. Thiết bị được trang bị chức năng hiển thị nhiệt độ, độ ẩm và đồng hồ, đồng thời có chức năng báo động nối đất để nhắc nhở khách hàng chú ý đến an toàn;

3. Một mạch đồng hồ giám sát phạm vi rộng được cài đặt trong thiết bị để ngăn chặn sự cố;

4. Nhiều tùy chọn vận hành, chương trình thiết bị có hai phương pháp tiêu chuẩn quốc gia GB1986 và GB2002 và các thao tác tự định nghĩa, có thể thích ứng với nhiều lựa chọn khác nhau của người dùng;

5. Cốc dầu của thiết bị được đúc bằng thủy tinh đặc biệt một lần, giúp ngăn ngừa các hiện tượng nhiễu như rò rỉ dầu;

6. Thiết kế lấy mẫu đầu cuối điện áp cao độc đáo của thiết bị cho phép giá trị thử nghiệm đi trực tiếp vào bộ chuyển đổi A/D, tránh sai sót do mạch tương tự gây ra và làm cho kết quả đo chính xác hơn;

7. Thiết bị có các chức năng bảo vệ quá dòng, quá áp, ngắn mạch và các chức năng khác bên trong, đồng thời có khả năng chống nhiễu mạnh và khả năng tương thích điện từ tốt;

Ghi chú:

1. Màn hình LCD: Hiển thị ngày, giờ, thông số hoạt động, kết quả thử nghiệm, lời nhắc menu vận hành và các thông tin liên quan khác;

2. Phím chức năng: Chọn để đặt các thông số hoạt động;

3. Máy in: In trung bình kết quả thử nghiệm đơn và nhiều lần;

4. Công tắc tốc độ tăng: Chọn từ các tốc độ tăng khác nhau

5. Đèn báo :Khi đèn sáng, có nghĩa là các bước vận hành liên quan đang được tiến hành;

6. Nắp cốc dầu: Cho vào hoặc lấy cốc dầu ra sau khi mở, và thử nghiệm sau khi đóng

7. Cảm biến nhiệt độ và độ ẩm :Đo nhiệt độ Celsius và độ ẩm tương đối, và chuyển đổi thành tín hiệu kỹ thuật số để hiển thị

8. Cực nối đất: Cực nối đất đáng tin cậy

9. Ổ cắm điện: Cắm chắc chắn dây nguồn AC 220V 50Hz

10. Công tắc nguồn: Điều khiển bật và tắt nguồn thiết bị

11. Biển báo an toàn điện áp cao: Biển báo hình tam giác cho biết nguy hiểm điện áp cao
