XHBX1502
Sau khi máy biến áp được thiết kế và sản xuất, cuộn dây và cấu trúc bên trong của nó được cố định. Đối với cuộn dây máy biến áp đa cuộn, các thông số định mức điện áp và phương pháp quấn giống hệt nhau sẽ chuyển thành các thông số cố định (Ci, Li), khóa các đặc tính miền tần số của mỗi cuộn dây. Kết quả là, phổ tần số của các cuộn dây ba pha có thể được so sánh một cách hiệu quả.

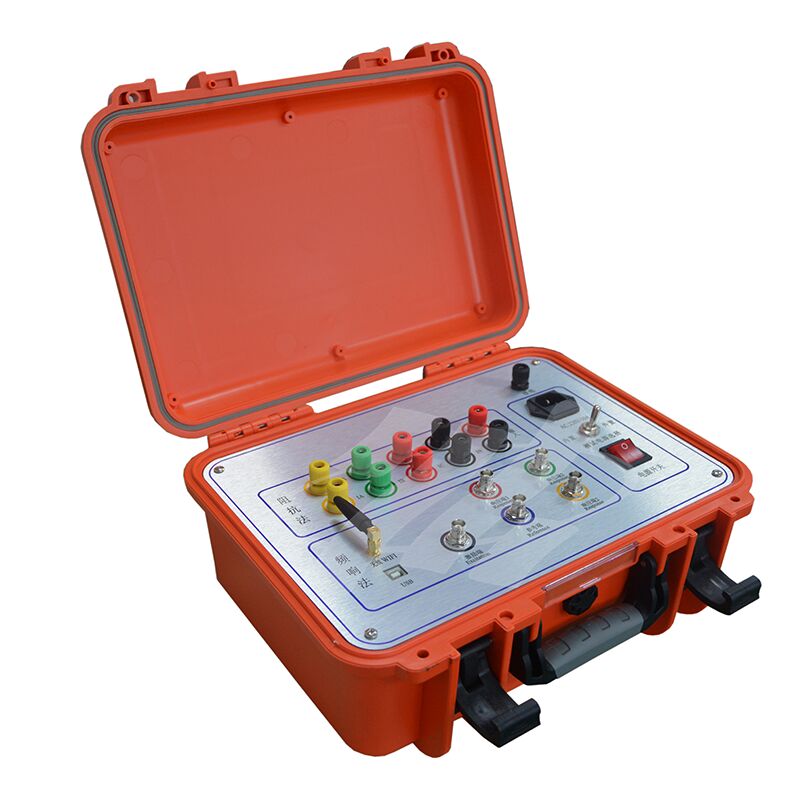

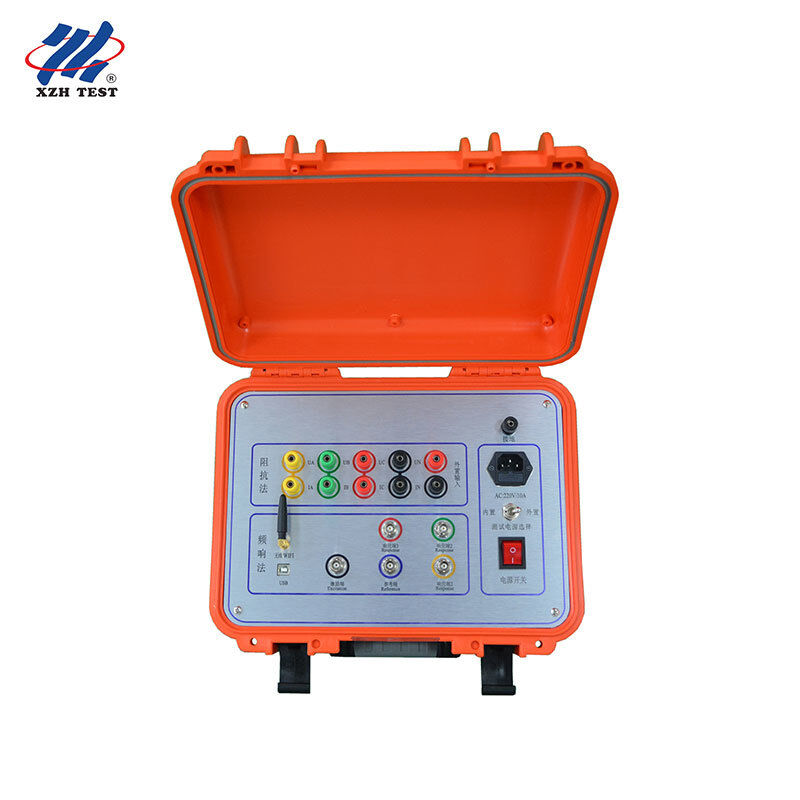

Các thông số phân bố của cuộn dây máy biến áp thay đổi khi xảy ra đoản mạch giữa các vòng/pha-pha trong quá trình thử nghiệm, cuộn dây bị dịch chuyển do tác động của quá trình vận chuyển hoặc lực điện từ làm biến dạng cuộn dây trong quá trình vận hành ngắn mạch/sự cố. Những thay đổi này làm gián đoạn các đặc tính miền tần số ban đầu của máy biến áp, bao gồm sự dao động biên độ đáp ứng tần số và độ lệch tần số cộng hưởng. Máy kiểm tra cuộn dây máy biến áp của chúng tôi—được thiết kế bằng cách sử dụng phân tích đáp ứng—là một công cụ không phá hủy hiện đại để phát hiện các lỗi bên trong máy biến áp, áp dụng cho máy biến áp điện 63kV–500kV.
Thiết bị kiểm tra này định lượng cách các thông số cuộn dây máy biến áp phản hồi trên các dải tần số khác nhau. Nó đánh giá mức độ biến dạng cuộn dây bên trong bằng cách đánh giá độ lớn thay đổi thông số, biên độ/vùng biến đổi đáp ứng tần số và các mẫu xu hướng. Bằng cách sử dụng những hiểu biết sâu sắc này, người dùng có thể nhanh chóng xác định xem máy biến áp có bị hư hỏng nghiêm trọng và cần đại tu hay không.
Các tính năng của Phương pháp Đáp ứng Tần số:
1. Thiết bị kiểm tra biến dạng cuộn dây máy biến áp bao gồm một bộ phận đo và phần mềm phân tích. Bộ phận đo được điều khiển bởi một máy vi tính một chip tốc độ cao và bao gồm tạo tín hiệu và đo tín hiệu. Bộ phận đo kết nối với máy tính bảng hoặc máy tính xách tay thông qua giao diện USB.
2. Trong quá trình thử nghiệm, chỉ cần tháo các thanh cái kết nối của máy biến áp; tất cả các thử nghiệm có thể được hoàn thành mà không cần nâng nắp máy biến áp hoặc tháo rời nó.
3. Thiết bị có nhiều hệ thống đo quét tần số tuyến tính, với dải quét tần số lên đến 10MHz. Khoảng thời gian quét tần số có thể được đặt thành 0,25kHz, 0,5kHz và 1kHz, cung cấp phân tích chi tiết hơn về biến dạng máy biến áp.
4. Thiết bị có tính năng thông minh cao và dễ sử dụng, với các tính năng như tự động điều chỉnh phạm vi và tự động điều chỉnh tần số lấy mẫu.
5. Phần mềm sử dụng nền tảng Windows và tương thích với các hệ thống Windows 98/2000/WinXP/Windows 7. Nó cung cấp cho người dùng một giao diện hiển thị thuận tiện và thân thiện hơn.
6. Nó cung cấp phân tích so sánh đường cong lịch sử, cho phép tải nhiều đường cong lịch sử đồng thời để quan sát. Bất kỳ đường cong nào cũng có thể được chọn để phân tích theo chiều ngang và chiều dọc. Nó được trang bị một hệ thống phân tích và chẩn đoán thông minh chuyên gia có thể tự động chẩn đoán trạng thái của cuộn dây máy biến áp. Nó có thể tải sáu đường cong đồng thời, tự động tính toán các thông số liên quan cho từng đường cong, tự động chẩn đoán biến dạng cuộn dây và cung cấp các kết luận tham khảo chẩn đoán.
7. Phần mềm có các chức năng quản lý mạnh mẽ, xem xét đầy đủ các nhu cầu sử dụng tại chỗ. Nó tự động lưu các thông số điều kiện môi trường để cung cấp cơ sở cho việc chẩn đoán biến dạng cuộn dây máy biến áp. Dữ liệu đo được tự động lưu và nó có chức năng in màu, giúp người dùng thuận tiện tạo báo cáo thử nghiệm.
8. Phần mềm rất thân thiện với người dùng. Hầu hết các điều kiện đo đều là các tùy chọn có thể lựa chọn. Các thông số máy biến áp chi tiết có thể được lưu để tham khảo chẩn đoán và không cần phải nhập tại chỗ; thông tin có thể được thêm hoặc sửa đổi sau, giúp việc sử dụng thuận tiện hơn.
9. Phần mềm có tính năng thông minh cao. Sau khi kết nối các tín hiệu đầu vào và đầu ra và đặt các thông số điều kiện, tất cả các công việc đo lường có thể được hoàn thành. Các đường cong dạng sóng lịch sử có thể được mở bất cứ lúc nào trong quá trình đo để so sánh và quan sát, và việc đo có thể dừng bất cứ lúc nào.
10. Thời gian cần thiết cho mỗi lần đo pha là dưới 60 giây. Tổng thời gian cần thiết để đo biến dạng cuộn dây của máy biến áp điện với cuộn dây cao, trung bình và thấp (bất kể dung lượng và mức điện áp) không quá 10 phút. 11. Khi đo máy biến áp, nhân viên đấu dây có thể tự do sắp xếp các đầu vào và đầu ra tín hiệu mà không ảnh hưởng đến kết quả đo. Nhân viên đấu dây có thể ở trên đỉnh của thùng dầu máy biến áp, loại bỏ sự cần thiết phải leo xuống, do đó làm giảm cường độ lao động.
