| Nguồn gốc: | Tây An Thiểm Tây Trung Quốc |
| Hàng hiệu: | XZH TEST |
| Chứng nhận: | ISO CE |
| Số mô hình: | XHYY102S |

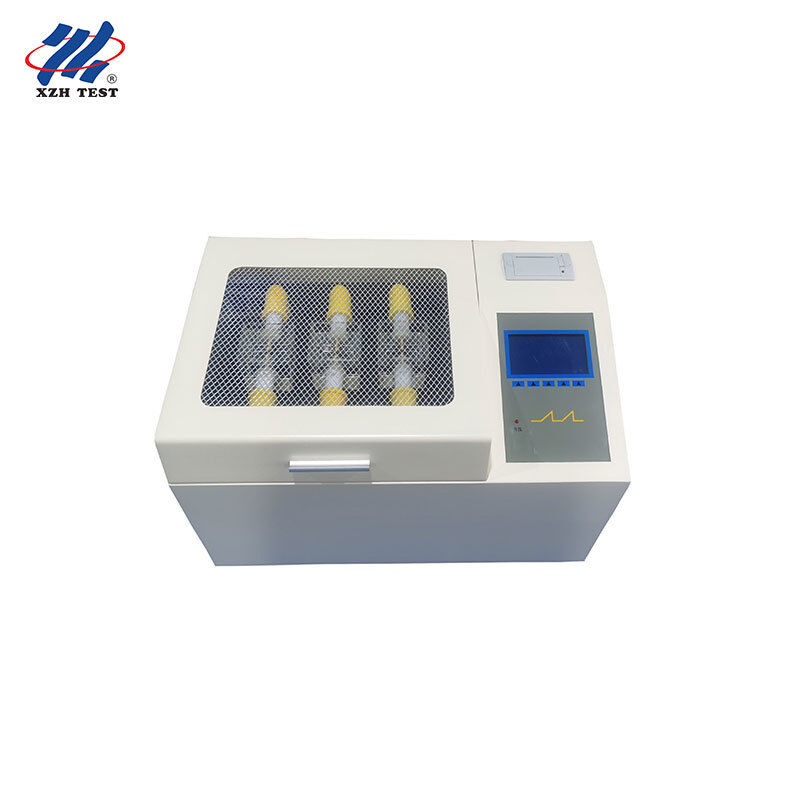

Máy kiểm tra độ bền điện môi dầu cách điện XHYY102S là một thiết bị chẩn đoán ba cốc, hoàn toàn tự động, được thiết kế để kiểm tra điện áp đánh thủng (BDV) chính xác dầu cách điện được sử dụng trong máy biến áp, bộ ngắt mạch và các thiết bị điện ngâm dầu khác. Được phát triển và sản xuất độc lập theo đúng tiêu chuẩn quốc gia GB/T507-2002, tiêu chuẩn ngành DL429.9-91 và tiêu chuẩn ngành điện mới nhất DL/T846.7-2004, thiết bị này sử dụng bộ vi điều khiển chip đơn dung lượng lớn làm lõi, đạt được khả năng tự động hóa hoàn toàn chu trình kiểm tra. Nó mang lại độ chính xác đo lường cao, cải thiện đáng kể hiệu quả hoạt động và giảm đáng kể cường độ lao động của nhân viên hiện trường.
| Thông số | Thông số kỹ thuật |
|---|---|
| Điện áp đầu ra | 0–80 kV (có thể tùy chọn dải cao hơn) |
| Công suất bộ tăng áp | 1,5 kVA |
| Độ chính xác điện áp | ±(2% giá trị đọc + 2 chữ số) |
| Tốc độ tăng áp | 2,0 / 2,5 / 3,0 / 3,5 kV/s (4 tùy chọn, sai số 0,2 kV/s) |
| Tỷ lệ méo dạng công suất | < 1% |
| Khoảng cách điện cực | Tiêu chuẩn 2,5 mm |
| Cấu hình cốc kiểm tra | Ba cốc (kiểm tra đồng thời hoặc tuần tự) |
| Số lần thử | 1–6 lần (có thể chọn) |
| Thời gian chờ | 1–9 phút (có thể chọn, mặc định 5 phút) |
| Tiêu chuẩn kiểm tra | GB1986 / GB2002 / Tùy chỉnh |
| Kích thước | 670 × 420 × 410 mm |
| Trọng lượng thiết bị | 42 kg |
| Thông số | Thông số kỹ thuật |
|---|---|
| Nhiệt độ môi trường | 0°C đến +40°C |
| Độ ẩm tương đối | ≤ 85% RH |
| Nguồn điện làm việc | AC 220V ± 10% |
| Tần số nguồn | 50 Hz ± 10% |
| Công suất tiêu thụ | < 200 W |
| Thành phần | Chức năng |
|---|---|
| Màn hình LCD | Hiển thị ngày, giờ, thông số hoạt động, kết quả kiểm tra và lời nhắc menu |
| Phím chức năng | Điều hướng và cài đặt thông số hoạt động |
| Máy in | In giá trị trung bình của kết quả kiểm tra đơn và đa lần |
| Công tắc tốc độ tăng áp | Chọn từ bốn tùy chọn tốc độ tăng áp khác nhau |
| Đèn báo | Sáng để chỉ ra các bước hoạt động đang diễn ra |
| Nắp cốc dầu | Mở để lắp/tháo cốc dầu; phải đóng để kiểm tra |
| Cảm biến nhiệt độ & độ ẩm | Đo nhiệt độ môi trường (°C) và độ ẩm tương đối để hiển thị kỹ thuật số |
| Cọc nối đất | Thiết bị đầu cuối kết nối đất đáng tin cậy |
| Ổ cắm điện | Đầu vào nguồn AC 220V 50Hz |
| Công tắc nguồn | Kiểm soát bật/tắt nguồn thiết bị |
| Biển báo điện áp cao | Chỉ báo cảnh báo hình tam giác về nguy cơ điện áp cao |
