Máy thử tổn thất điện môi máy biến áp, tổn thất điện môi 10kV 0.5kV~10kV
Tổng quan sản phẩm

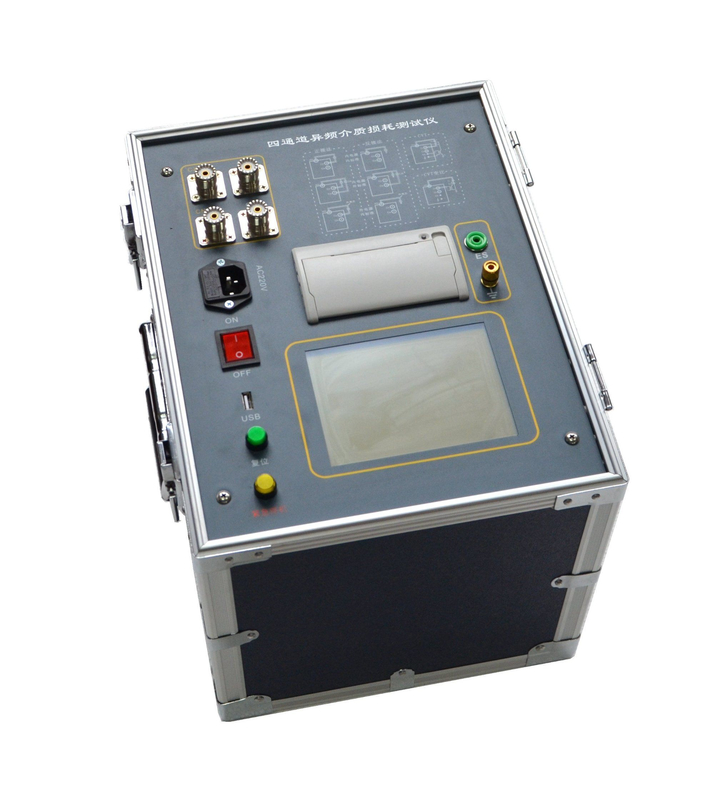

Máy thử tổn thất điện môi khác biệt tần số XHJS1000R là một thiết bị có độ chính xác cao được thiết kế để kiểm tra hệ số tổn thất điện môi và điện dung của thiết bị điện áp cao trong các nhà máy điện và trạm biến áp. Thiết bị tích hợp này có cầu đo tổn thất điện môi tích hợp, bộ điều chỉnh điện áp tần số thay đổi, máy biến áp tăng áp và tụ điện chuẩn ổn định cao SF6.
Các tính năng chính
- Khả năng thử nghiệm tần số thay đổi (dải 45Hz-65Hz)
- Công nghệ notch kỹ thuật số để loại bỏ nhiễu tần số nguồn
- Cốc dầu cách điện tích hợp với điều khiển nhiệt độ để thử nghiệm tổn thất điện môi dầu
- Cấu trúc tích hợp với nguồn điện áp cao thử nghiệm được tạo ra bên trong
- Thích hợp cho cả hai tình huống thử nghiệm có điện và không có điện
Thông số kỹ thuật
Điều kiện vận hành: -15°C đến 40°C, RH <80%
Nguồn điện: AC 220V±10% (tương thích với máy phát)
Đầu ra điện áp cao: 0.5kV đến 12kV (bước 0.1kV), độ chính xác 2%, dòng điện tối đa 167mA, dung lượng 2000VA
Tự kích thích: AC 0V-50V/15A ở 50Hz/60Hz
Tùy chọn tần số: Tần số đơn (45Hz/55Hz, 47.5Hz/52.5Hz, 55Hz/65Hz, 57.5Hz/62.5Hz) với chuyển đổi tần số kép tự động
Độ phân giải: tgδ: 0.001%, Cx: 0.001pF
Độ chính xác: tgδ: ±(đọc*1.0%+0.040%), Cx: ±(đọc*1.0%+1.00PF)
Phạm vi đo: tgδ không giới hạn, Cx 15pF đến 300nF (thay đổi theo điện áp)
Kiểm tra CVT: Phạm vi tỷ lệ 10-10000, độ chính xác 0.1%, độ phân giải 0.01

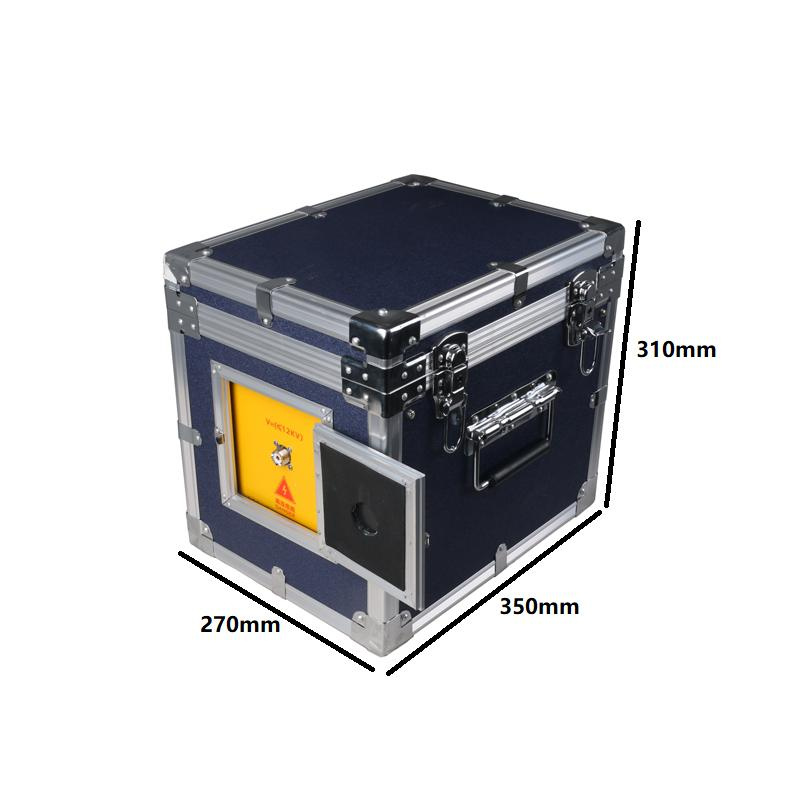

Kích thước: Máy chính: 350×270×270mm, Hộp phụ kiện: 350×270×160mm
Bộ nhớ: 200 nhóm thử nghiệm với hỗ trợ lưu trữ dữ liệu USB
Trọng lượng: 22.75kg (máy chính)
