| Nguồn gốc: | Tây An Thiểm Tây Trung Quốc |
| Hàng hiệu: | XZH TEST |
| Chứng nhận: | ISO CE |
| Số mô hình: | Dòng XHTX1318 |
Tổng quan sản phẩm

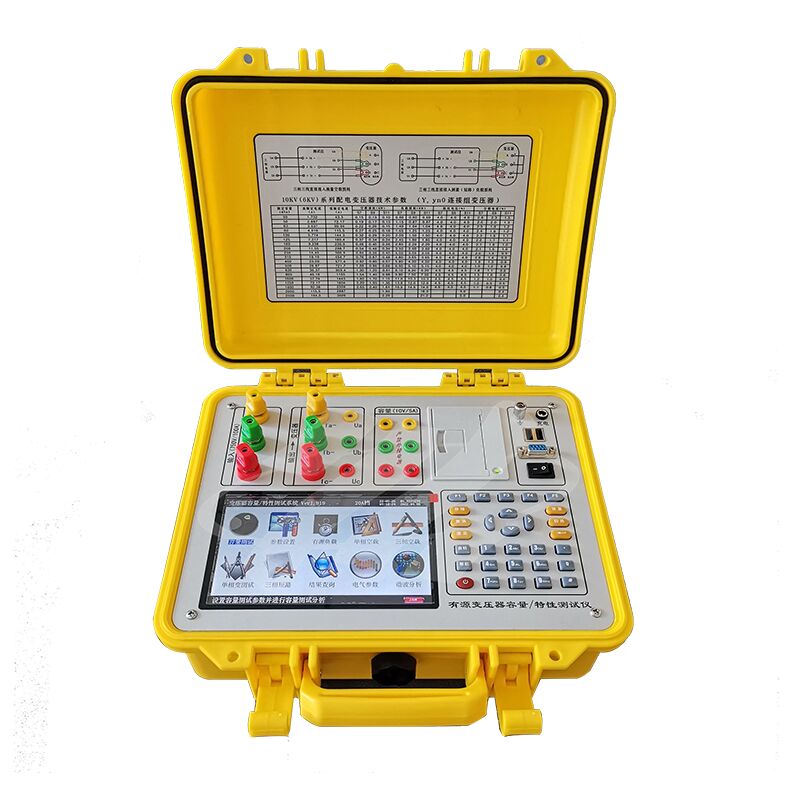

Máy kiểm tra đặc tính máy biến áp dòng XHTX1318 Series là một thiết bị có độ chính xác cao, chuyên dùng để đo các thông số đặc tính của máy biến áp, bao gồm dung lượng, hiệu suất không tải và hiệu suất có tải. Nó hoạt động như một giải pháp tích hợp kết hợp giữa máy kiểm tra dung lượng máy biến áp và máy kiểm tra thông số đặc tính máy biến áp. Thiết bị này có khả năng thực hiện các phép đo chính xác các thông số tần số điện đầy đủ cho nhiều loại máy biến áp khác nhau, chẳng hạn như dung lượng, loại mẫu, dòng không tải, tổn thất không tải, tổn thất ngắn mạch (tải) và điện áp trở kháng.
Tính năng hiệu suất:
★ 1. Đo chính xác dung lượng của các máy biến áp phân phối khác nhau; đo lường thụ động, thuận tiện và chính xác.
★ 2. Tích hợp nguồn điện, tự động tạo ra nguồn điện thử nghiệm ba pha công suất cao.
★ 3. Đo dòng không tải, tổn thất không tải, điện áp ngắn mạch và tổn thất ngắn mạch của nhiều loại máy biến áp khác nhau.
★ 4. Xác định chính xác loại máy biến áp được thử nghiệm thông qua thử nghiệm không tải, bao gồm: S7, S9, S11, S13, S15, S20, S21, S22, S25 ngâm dầu; SCB9, SCB10, SCB11, SCB12, SCB13, SCB14, SCB15, SCB17, SCB18, SCB19 khô và các loại máy biến áp khác.
★ 5. Tự động thực hiện hiệu chỉnh méo dạng sóng, hiệu chỉnh nhiệt độ (cung cấp hai phương pháp: hiệu chỉnh nhiệt độ đơn giản và hiệu chỉnh riêng tổn thất bổ sung), hiệu chỉnh điện áp (thử nghiệm không tải dưới điện áp không định mức) và hiệu chỉnh dòng điện (thử nghiệm ngắn mạch trong điều kiện dòng điện không định mức), rất phù hợp cho các đơn vị thiếu điều kiện thử nghiệm ngắn mạch của các máy biến áp có dung lượng lớn hơn.
★ 6. Đo hàm lượng hài bậc 2 đến bậc 32 và tổng độ méo hài của điện áp và dòng điện.
★ 7. Thực hiện phân tích vector đơn giản và vẽ sơ đồ vector.
★ 8. Hiển thị sơ đồ dạng sóng của các thông số điện khác nhau, hoạt động như một máy hiện sóng.
★ 9. Dải điện áp rộng: Điện áp tối đa có thể đo được lên đến 750V, đảm bảo độ chính xác mà không cần chuyển đổi dải. Ngăn ngừa hư hỏng cho thiết bị do chọn sai dải điện áp.
★ 10. Dải dòng điện được chia thành dải cao và dải thấp, đảm bảo dải đo tối đa là 100A và đo chính xác các biên độ cấp millivolt, đáp ứng các yêu cầu về đo điện áp trở kháng PT.
★ 11. Phạm vi đo dung lượng: 20kVA~800000kVA (máy biến áp ba pha)
5kVA~100000kVA (máy biến áp một pha)
★ 12. Chức năng chỉ báo phần trăm năng lượng còn lại của pin, không chỉ là một cảnh báo pin yếu đơn giản. ★ 13. Màn hình LCD màu lớn, độ sáng cao, menu và lời nhắc hoạt động bằng chữ Hán đầy đủ cho phép tương tác người-máy thân thiện với người dùng. Các nút cảm ứng silicon dẫn điện giúp thao tác đơn giản hơn và kéo dài tuổi thọ của nút.
★ 14. Người dùng có thể in dữ liệu thử nghiệm bất cứ lúc nào bằng máy in thu nhỏ.
★ 15. Chức năng lưu trữ kết quả thử nghiệm, có khả năng lưu trữ 200 bộ dữ liệu thử nghiệm dung lượng.
Thông số kỹ thuật
☆ 1. Đặc tính đầu vào
Phần chủ động:
Dải đo điện áp: 0~10V
Dải đo dòng điện: 0~10A
Phần thụ động:
Dải đo điện áp: 0~750V dải rộng.
Dải đo dòng điện: 0~20A~100A dải kép bên trong, lựa chọn tự động hoặc thủ công.
☆ 2. Độ chính xác
Điện áp: ±0.2%
Dòng điện: ±0.2%
Công suất: ±0.2% (CosΦ>0.2), ±0.3% (0.02 ☆ 3. Nhiệt độ hoạt động: -25℃~ +65℃ ☆ 4. Nguồn điện sạc: AC 160V~260V ☆ 5. Cách điện: ⑴, Điện trở cách điện giữa các đầu vào điện áp và dòng điện và vỏ ≥100MΩ. ⑵, Đầu vào nguồn điện làm việc và vỏ chịu được tần số điện 2kV (RMS) trong 1 phút.
