| Nguồn gốc: | Tây An Thiểm Tây Trung Quốc |
| Hàng hiệu: | XZH TEST |
| Chứng nhận: | ISO CE |
| Số mô hình: | XHYS101 |

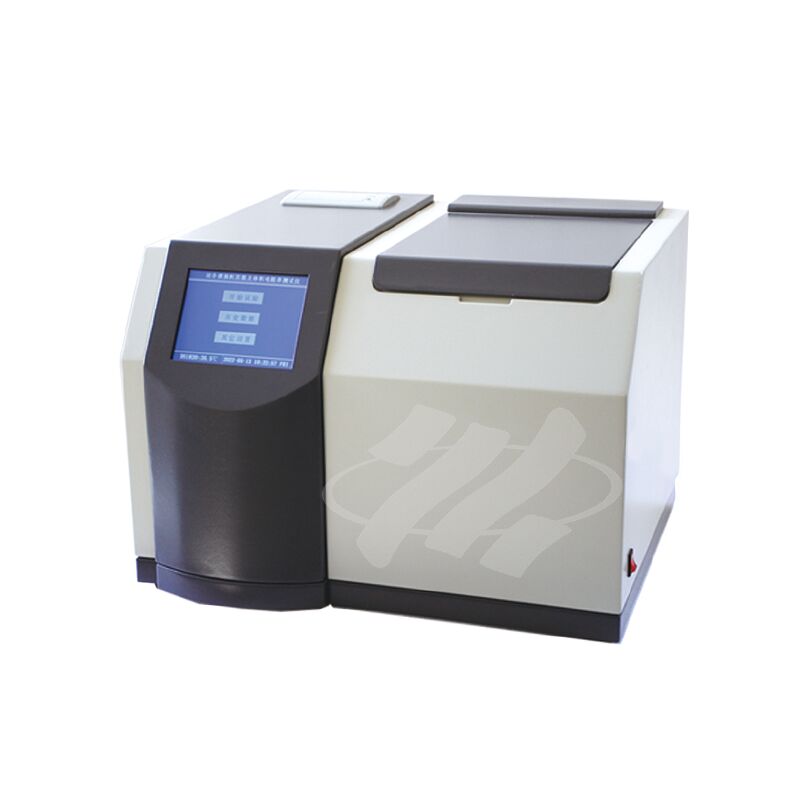

XHYS101
Máy Kiểm Tra Tổn Thất Điện Môi Dầu Cách Điện chủ yếu được thiết kế để đo giá trị tổn thất điện môi, hằng số điện môi và điện trở suất thể tích của chất lỏng cách điện được sử dụng trong thiết bị điện. Áp dụng công nghệ vi xử lý đơn chip, thiết bị này tự động thực hiện một chuỗi đầy đủ các thao tác, bao gồm tăng nhiệt độ, kiểm soát nhiệt độ, lấy mẫu dữ liệu, tính toán, hiển thị, in ấn và lưu trữ dữ liệu.
Đặc Điểm Hiệu Suất:
(1) Cốc dầu áp dụng cấu trúc ba điện cực phù hợp với tiêu chuẩn quốc gia GB/T5654-2007, với khoảng cách điện cực là 2mm, loại bỏ ảnh hưởng của điện dung lạc và rò rỉ đến kết quả thử nghiệm tổn thất điện môi.
(2) Thiết bị sử dụng phương pháp gia nhiệt cảm ứng tần số trung bình và thuật toán điều khiển nhiệt độ PID. Phương pháp gia nhiệt này có ưu điểm là không tiếp xúc giữa cốc dầu và bộ phận gia nhiệt, gia nhiệt đồng đều, tốc độ nhanh và điều khiển thuận tiện, đảm bảo nhiệt độ được kiểm soát chặt chẽ trong phạm vi sai số nhiệt độ cài đặt trước.
(3) Tụ điện chuẩn bên trong là tụ điện ba điện cực nạp khí SF6. Tổn thất điện môi và điện dung của tụ điện này không bị ảnh hưởng bởi nhiệt độ và độ ẩm môi trường, đảm bảo độ chính xác của thiết bị ngay cả sau thời gian dài sử dụng.
(4) Chức năng bảo vệ toàn diện. Trong trường hợp quá áp, quá dòng hoặc đoản mạch điện áp cao, thiết bị có thể nhanh chóng cắt điện áp cao và đưa ra thông báo cảnh báo. Thông báo cảnh báo cũng được đưa ra nếu cảm biến nhiệt độ bị lỗi hoặc không được kết nối.
Rơ le giới hạn nhiệt độ được lắp đặt trong lò gia nhiệt cảm ứng tần số trung bình. Khi nhiệt độ vượt quá 120 độ C, rơ le nhả ra và quá trình gia nhiệt dừng lại.
(5) Cài đặt thông số thử nghiệm thuận tiện. Phạm vi cài đặt nhiệt độ: 40~120℃, phạm vi cài đặt điện áp AC:
200~2200V, phạm vi cài đặt điện áp DC: 0~500V.
(6) Sử dụng màn hình cảm ứng LCD TFT màu đầy đủ lớn để hiển thị rõ ràng. Với các cài đặt đơn giản, thiết bị có thể tự động thực hiện các thử nghiệm và tự động lưu trữ và in kết quả thử nghiệm.
(7) Đồng hồ thời gian thực tích hợp; ngày và giờ thử nghiệm có thể được lưu, hiển thị và in cùng với kết quả thử nghiệm.
(8) Chức năng hiệu chuẩn cốc điện cực rỗng. Đo điện dung và hệ số tổn thất điện môi của cốc điện cực rỗng để xác định tình trạng làm sạch và lắp ráp của cốc điện cực rỗng. Dữ liệu hiệu chuẩn được tự động lưu để tạo điều kiện thuận lợi cho việc tính toán chính xác độ thấm điện tương đối và điện trở suất DC.
(9) Thiết bị dựa trên nền tảng RAM9, cung cấp độ chính xác và tốc độ thử nghiệm cao.
Thông Số Kỹ Thuật
☆ Điện áp nguồn: AC 220V±10%
☆ Tần số nguồn: 50Hz/60Hz ±1%
☆ Phạm vi đo: Điện dung: 5pF～200pF
Độ thấm điện tương đối: 1.000～30.000
Hệ số tổn thất điện môi: 0.00001～100
Điện trở suất DC: 2.5 MΩm～20 TΩm
Độ chính xác đo: Độ thấm điện tương đối: ±(1～10)% giá trị đọc
Hệ số tổn thất điện môi: ±(5% giá trị đọc ± 0.0002)
Điện trở suất DC: ±10% giá trị đọc
Độ phân giải: Điện dung: 0.01pF
Độ thấm điện tương đối: 0.001
Hệ số tổn thất điện môi: 0.00001
Phạm vi đo nhiệt độ: 40～120℃
Sai số đo nhiệt độ: ±0.5℃
Điện áp thử nghiệm AC: 200～2200V, có thể điều chỉnh liên tục, tần số 50Hz
Điện áp thử nghiệm DC: 0～500V, có thể điều chỉnh liên tục
Công suất tiêu thụ: 500W
Nhiệt độ môi trường: 0℃～40℃
Độ ẩm tương đối: <75%
