| Nguồn gốc: | Tây An Thiểm Tây Trung Quốc |
| Hàng hiệu: | XZH TEST |
| Chứng nhận: | ISO CE |
| Số mô hình: | XHBB128B |

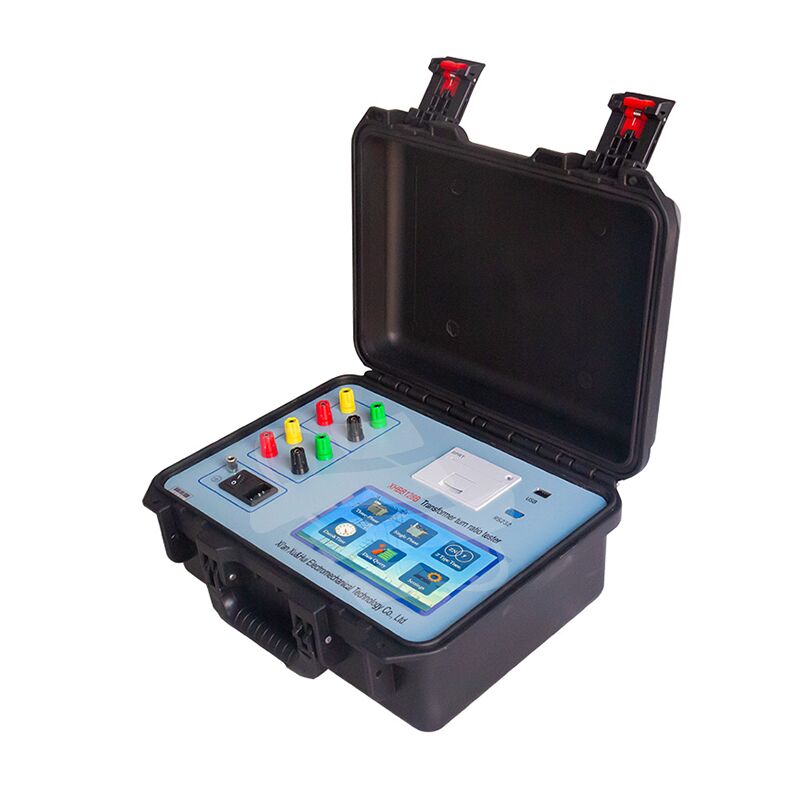

Máy đo tỷ số vòng dây máy biến áp XHBB128B là một thiết bị chẩn đoán ba pha, có độ chính xác cao, được thiết kế để đo nhanh chóng và chính xác tỷ số vòng dây và tỷ số điện áp của máy biến áp lực. Kiểm tra tỷ số vòng dây máy biến áp là một yêu cầu quan trọng trong nhiều tình huống: trong quá trình kiểm soát chất lượng sản xuất, trước khi đưa máy biến áp mới vào vận hành, và theo quy trình kiểm tra phòng ngừa của ngành điện. Thiết bị xác nhận độ chính xác của tỷ số vòng dây, đánh giá hiệu suất của bộ chuyển đổi nấc, phát hiện ngắn mạch giữa các vòng dây và xác nhận khả năng tương thích vận hành song song. Được cấp nguồn bởi bộ biến tần ba pha chính xác độc quyền — không phải nguồn điện lưới một pha — XHBB128B loại bỏ nhiễu hài của lưới điện để có tính toàn vẹn đo lường vượt trội. Màn hình cảm ứng màu LCD 7 inch, bộ bảo vệ toàn diện và vỏ máy chắc chắn sẵn sàng cho thực địa làm cho nó trở thành giải pháp TTR tối ưu cho dây chuyền sản xuất, vận hành tại hiện trường và bảo trì định kỳ.
| Thông số | Thông số kỹ thuật |
|---|---|
| Đo lường | |
| Phạm vi kiểm tra | 0,9 – 10000 |
| Độ chính xác (0,9–500) | ±0,1% + 2 chữ số |
| Độ chính xác (501–2000) | ±0,2% + 2 chữ số |
| Độ chính xác (2001–10000) | ±0,5% + 2 chữ số |
| Độ phân giải | Tối thiểu 0,0001 |
| Điện áp đầu ra | Tự động điều chỉnh theo tải |
| Nguồn điện & Môi trường | |
| Nguồn điện làm việc | AC 220V ± 10%, 50 ± 1 Hz |
| Nhiệt độ môi trường | -10℃ đến +40℃ |
| Độ ẩm tương đối | ≤ 85%, không ngưng tụ |
| Vật lý | |
| Kích thước (Máy chính) | 360 × 290 × 170 mm |
| Kích thước (Hộp cáp) | 360 × 290 × 170 mm |
| Trọng lượng (Máy chính) | 5,9 kg |
| Trọng lượng (Hộp cáp) | 5,65 kg |

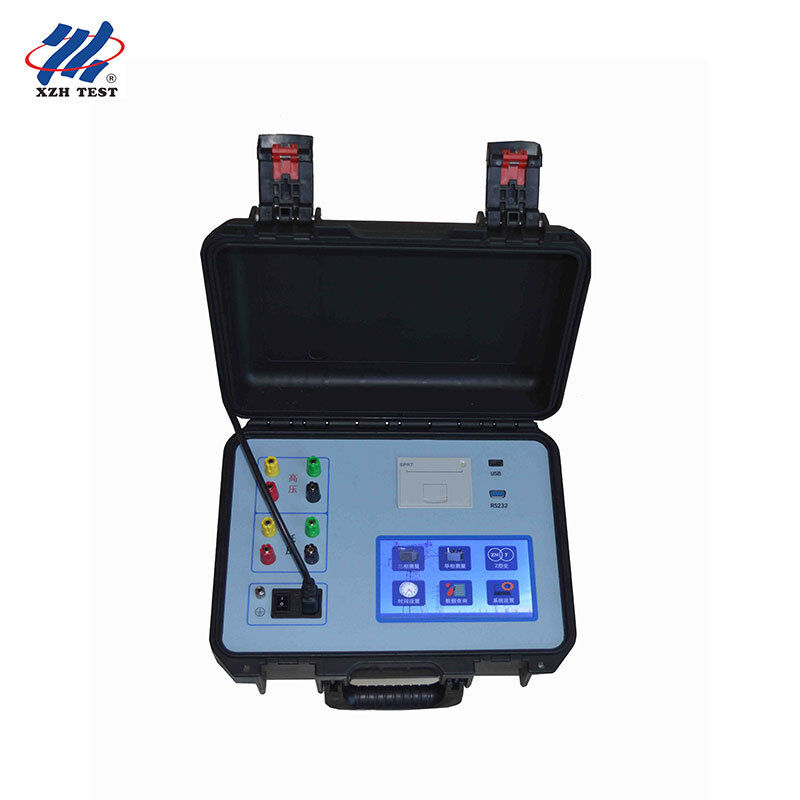

| Thành phần | Chức năng |
|---|---|
| Màn hình cảm ứng LCD 7 inch | Màn hình cảm ứng màu với điều chỉnh đèn nền kỹ thuật số; hiển thị menu vận hành và kết quả kiểm tra |
| Các đầu nối điện áp cao | Vàng, Xanh lá, Đỏ, Đen — kết nối với các pha A, B, C và trung tính (O) ở phía HV của máy biến áp |
| Các đầu nối điện áp thấp | Vàng, Xanh lá, Đỏ, Đen — kết nối với các pha a, b, c và trung tính (o) ở phía LV của máy biến áp |
| Đầu vào nguồn AC220V | Đầu vào nguồn cho thiết bị, kết nối với nguồn điện lưới AC220V |
| Tiếp đất bảo vệ | Đầu nối tiếp đất đáng tin cậy để đảm bảo an toàn cho người vận hành |
| Cổng RS232 / USB | Giao tiếp nối tiếp và lưu trữ USB để xuất dữ liệu |
| Máy in tích hợp | In kết quả kiểm tra ngay sau khi hoàn thành đo lường |
Nếu kết quả kiểm tra có vẻ bất thường, thiết bị có thể được xác minh bằng quy trình tự kiểm tra sau:
Kết nối các kẹp màu vàng/xanh lá/đỏ/đen điện áp cao với nhau, và tương tự nối tắt các kẹp màu vàng/xanh lá/đỏ/đen điện áp thấp. Chọn chế độ đấu dây Y-Y-0 hoặc D-D-0 và nhấn OK để bắt đầu đo lường. Một thiết bị bình thường sẽ hiển thị 1.0000. Bất kỳ kết quả đọc nào khác cho thấy có thể có vấn đề với thiết bị cần được bảo trì.
Hoặc, có thể nối tắt các kẹp dây kiểm tra điện áp cao và điện áp thấp với nhau (đảm bảo các đầu nối dây được kết nối đáng tin cậy).
