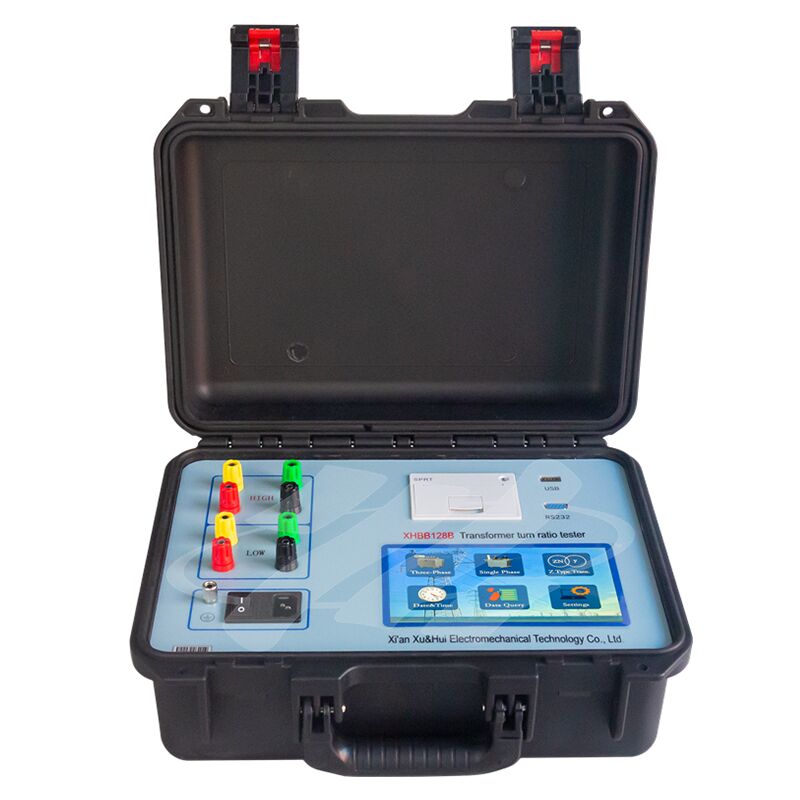

Máy kiểm tra TTR kỹ thuật số với đầu ra ba pha

XHBB128B

Trong quá trình sản xuất bán thành phẩm và thành phẩm máy biến áp điện, trước khi đưa vào vận hành các máy biến áp mới lắp đặt, và theo quy định kiểm tra phòng ngừa do Bộ Điện lực ban hành, việc kiểm tra tỷ số vòng dây (hoặc tỷ số điện áp) của các máy biến áp đang vận hành là bắt buộc. Bài kiểm tra này xác minh độ chính xác của tỷ số vòng dây máy biến áp, chức năng của bộ chuyển đổi nấc, sự hiện diện của ngắn mạch giữa các vòng dây và tính khả thi của việc vận hành song song cho máy biến áp. Các cầu đo tỷ số vòng dây truyền thống gặp phải các vấn đề về việc đọc không trực quan và yêu cầu đo từng pha. Ngược lại, Máy kiểm tra tỷ số vòng dây giải quyết những hạn chế này bằng thao tác đơn giản, trực quan; nó kết hợp nguồn cung cấp điện biến tần ba pha chính xác, cho phép kiểm tra nhanh chóng và độ chính xác đo cao.

Tính năng chức năng

(1). Thiết bị sử dụng nguồn cung cấp điện biến tần ba pha chính xác thay vì nguồn điện lưới một pha làm điện áp đo, loại bỏ ảnh hưởng của sóng hài của điện áp lưới trong quá trình đo và làm cho phép đo chính xác hơn. Khi nguồn điện làm việc là máy phát điện, nó không có tác dụng.

(2). Điện áp đầu ra ba pha được áp dụng để cải thiện tốc độ kiểm tra, đo góc giữa các pha và tự động xác định nhóm đấu dây máy biến áp 0-11.

(3). Nó áp dụng cho nhiều loại máy biến áp, đặc biệt là để đo máy biến áp loại Z, máy biến áp chỉnh lưu, máy biến áp nối đất, máy biến áp lò điện, máy biến áp dịch pha, máy biến áp cân bằng và các máy biến áp khác. Các thông số đo là toàn diện nhất.

(4). Nguồn cung cấp điện biến tần ba pha chính xác tự chế được áp dụng, có bảo vệ kết nối ngược điện áp cao và thấp, bảo vệ ngắn mạch giữa các vòng dây máy biến áp, bảo vệ lỗi đóng và mở bộ chuyển đổi nấc và bảo vệ ngắn mạch toàn bộ đầu ra để tăng độ ổn định của thiết bị.

(5). Sau khi nhập các thông số định mức, nó có thể tự động đo tỷ số máy biến áp, giá trị lỗi và vị trí nấc của bộ chuyển đổi nấc. Đặc biệt đối với bộ chuyển đổi nấc có nấc không đối xứng, nó cũng có thể đo chính xác vị trí chính xác của bộ chuyển đổi nấc máy biến áp. Nó có thể đo bộ chuyển đổi nấc với tối đa 99 điểm nấc.

(6). Nó sử dụng màn hình LCD cảm ứng màu độ nét cao 7 inch với màn hình hiển thị dạng mô-đun. Có các lời nhắc bằng tiếng Trung cho từng bước vận hành. Thao tác thiết bị có thể được hoàn thành chỉ bằng cách nhìn vào lời nhắc trên LCD mà không cần hướng dẫn.

(7). Thiết bị có cả đầu ra in, giao diện ổ đĩa flash USB và giao diện RS232, rất thuận tiện cho văn phòng không giấy tờ.

(8). Hộp nhựa kỹ thuật đa chức năng với khả năng chịu lạnh và nhiệt độ, niêm phong và chống thấm nước, chống rơi và chống va đập được áp dụng để tạo điều kiện cho việc kiểm tra hiện trường.

Máy biến áp ba pha y-d-11, tổ hợp điện áp 110 ± 8 × 1.25% / 10.5 máy biến áp. Tiến hành đấu dây theo hình 6.
