XHBX1502
Sau khi thiết kế và sản xuất máy biến áp hoàn tất, cuộn dây và cấu trúc bên trong của nó được cố định vĩnh viễn. Đối với các cuộn dây của máy biến áp đa cuộn, nếu chúng có cùng cấp điện áp và phương pháp quấn, các thông số tương ứng (Ci, Li) của mỗi cuộn dây sẽ được cố định. Do đó, đáp ứng đặc tính miền tần số của mỗi cuộn dây cũng được xác định và phổ tần số của các cuộn dây ba pha tương ứng thể hiện một mức độ so sánh nhất định.
Các sự cố ngắn mạch giữa các vòng dây hoặc giữa các pha xảy ra trong quá trình thử nghiệm máy biến áp, các tác động trong quá trình vận chuyển (gây ra sự dịch chuyển tương đối của các cuộn dây) và biến dạng cuộn dây do lực điện từ trong điều kiện ngắn mạch hoặc sự cố trong quá trình vận hành đều sẽ làm thay đổi các thông số phân bố của cuộn dây máy biến áp. Điều này đến lượt nó ảnh hưởng và sửa đổi các đặc tính miền tần số ban đầu của máy biến áp—cụ thể là, những thay đổi về biên độ trong đáp ứng tần số và sự thay đổi trong các điểm tần số cộng hưởng. Máy kiểm tra cuộn dây máy biến áp, được phát triển dựa trên các phương pháp phân tích đáp ứng, là một thiết bị kiểm tra không phá hủy sáng tạo để phát hiện các lỗi bên trong máy biến áp. Nó phù hợp để kiểm tra các lỗi cấu trúc bên trong trong máy biến áp điện áp từ 63kV đến 500kV.
Máy kiểm tra cuộn dây máy biến áp định lượng những thay đổi đáp ứng của các thông số cuộn dây bên trong máy biến áp trên các miền tần số khác nhau. Nó xác định mức độ thay đổi trong cuộn dây bên trong của máy biến áp bằng cách phân tích độ lớn của các biến thể thông số này, biên độ và vùng thay đổi đáp ứng tần số và xu hướng của những thay đổi đó. Dựa trên kết quả đo, sau đó nó cho phép đưa ra các đánh giá về việc liệu máy biến áp có bị hư hỏng nghiêm trọng hay không và liệu có cần bảo trì lớn hay không.
| Phạm vi đo quét tần số |
(10Hz)-(10MHz), 40000 điểm quét, độ phân giải 0.25kHz, 0.5kHz và 1kHz |
| Phạm vi đo quét tần số |
(0.5kHz)-(1MHz), 2000 điểm quét |
| Độ ẩm tương đối |
<90%, không ngưng tụ |
| Nhiệt độ hoạt động |
-10℃ đến +40℃ |
| Nhiệt độ bảo quản |
-20℃ đến +70℃ |
| Độ lặp lại của phép thử đồng pha |
99.9% |
Đặc điểm của Phương pháp Đáp ứng Tần số:

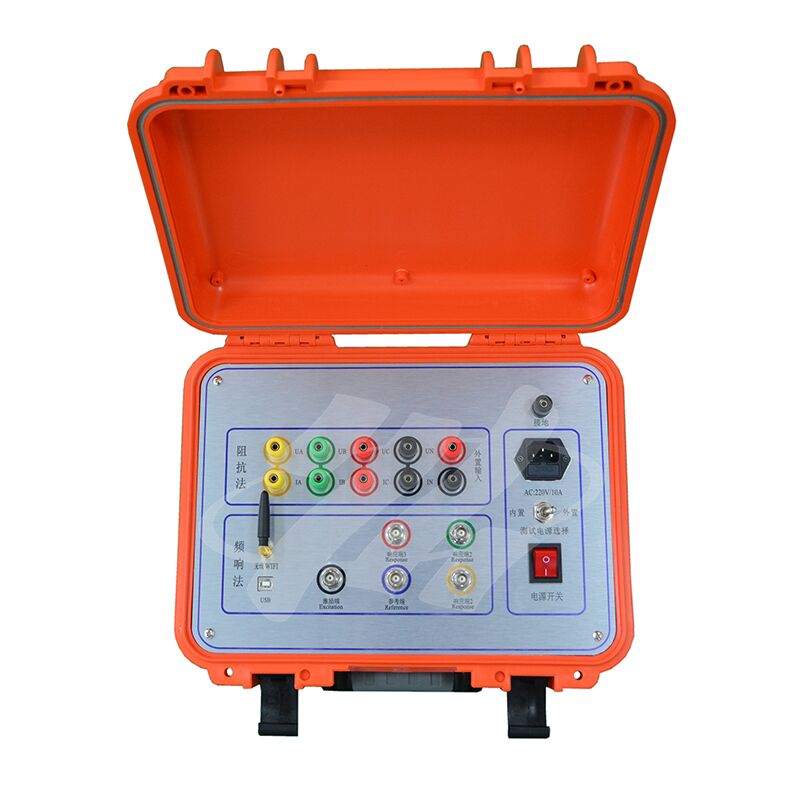

1. Máy kiểm tra biến dạng cuộn dây máy biến áp bao gồm một đơn vị đo và phần mềm phân tích. Đơn vị đo được điều khiển bởi một vi điều khiển đơn chip tốc độ cao và bao gồm các thành phần tạo tín hiệu và đo tín hiệu. Đơn vị đo kết nối với máy tính bảng hoặc máy tính xách tay thông qua giao diện USB.
2. Trong quá trình thử nghiệm, chỉ cần ngắt kết nối các thanh cái kết nối của máy biến áp; tất cả các thử nghiệm có thể được hoàn thành mà không cần nâng nắp máy biến áp hoặc tháo rời máy biến áp.
3. Dụng cụ này có nhiều hệ thống đo quét tần số tuyến tính, với phạm vi quét tần số tuyến tính lên đến [giá trị tần số].
