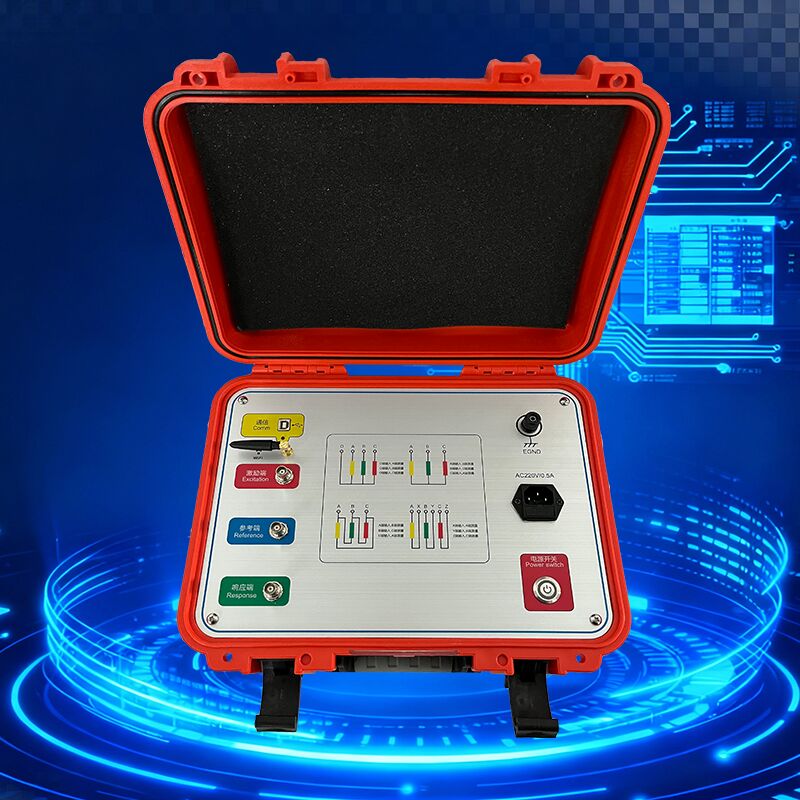

XHBX1501
Tổng quan sản phẩm
Khi một bộ biến áp được thiết kế và xây dựng, cuộn dây và bố trí bên trong của nó được đặt trong đá.cuộn dây chuyền phù hợp trong lớp điện áp và phương pháp cuộn sẽ được thiết lập các tham số Ci và Li, và các mô hình tần số cuộn ba pha có thể được so sánh trực tiếp.
Các vấn đề như mạch ngắn (trong quá trình thử nghiệm), thiệt hại vận chuyển (chuyển động cuộn dây), hoặc xoắn cuộn dây từ căng thẳng điện từ (trong quá trình lỗi) sẽ thay đổi các thông số phân phối của cuộn dây.Điều này làm xáo trộn với các đặc điểm tần số ban đầu của bộ biến ápHãy nghĩ về sự thay đổi trong kích thước phản ứng hoặc tần số cộng hưởng.Trình kiểm tra vòng xoắn biến áp của chúng tôi sử dụng phân tích phản ứng để phát hiện các vấn đề này không phá hoại. Nó hoàn hảo để kiểm tra lỗi bên trong biến áp điện 63kV đến 500kV..
Máy thử nghiệm đo cách các thông số cuộn dây phản ứng qua các tần số khác nhau, sau đó chuyển dữ liệu đó thành những hiểu biết về mức độ biến dạng: nó xem xét những thay đổi lớn như thế nào,nơi/khi phản ứng tần số thay đổiVới thông tin này, bạn có thể biết liệu một bộ biến áp có bị hư hỏng nghiêm trọng và cần sửa chữa hoàn toàn hay không.
Ngay cả khi bạn không có dữ liệu tần số cũ cho một bộ biến áp hoạt động, bạn vẫn có thể đánh giá lỗi bằng cách so sánh phổ cuộn bị lỗi.làm cho nó dễ dàng hơn để theo dõi hiệu suất, phân tích tai nạn, và lên kế hoạch bảo trì.
Kiểm tra viên này kết hợp một máy tính xách tay với một máy vi tính một con chip để đo siêu chính xác.và có tất cả các công cụ thử nghiệm/phân tích bạn cần không cần chuyên gia kỹ thuật.
Các thông số kỹ thuật
| Khả năng lặp lại thử nghiệm trong giai đoạn |
990,9% |
| Phạm vi đầu ra tín hiệu |
±20V |
| Kháng tín hiệu đầu ra |
50Ω |
| Khống chế đầu vào tín hiệu |
1MΩ |
| Độ chính xác tần số quét |
0.005% |
Đặc điểm hiệu suất
- Thử nghiệm A/D 16 bit hai kênh tốc độ cao (hình dạng sóng sẽ thay đổi rõ ràng trong quá trình thử nghiệm tại chỗ khi đổi công tắc khớp).
- Phạm vi đầu ra tín hiệu được điều chỉnh bằng phần mềm, với chiều cao đỉnh tối đa là ± 10V.
- Máy tính tự động phân tích kết quả kiểm tra và tạo ra các tài liệu điện tử (Word).
- Thiết bị có hệ thống đo lường kép với cả khả năng đo tần số quét tuyến tính và đo tần số quét phân đoạn,tương thích với hai phương pháp kỹ thuật hiện tại được sử dụng ở Trung Quốc.
- Các đặc điểm tần số khuếch đại đáp ứng các đặc điểm kỹ thuật quốc gia cho các thiết bị kiểm tra đặc điểm tần số khuếch đại.Trục ngang (tần số) có cả thang đo tuyến tính và logarithmic, vì vậy đường cong in có thể là đường cong quy mô tuyến tính hoặc logaritm, mà người dùng có thể chọn theo nhu cầu của họ.
