Máy thử biến tần di động với giao diện không dây XHBX1501

Name: Máy thử biến tần di động với giao diện không dây XHBX1501
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHBX1501
Price: 4,115.00 USD
Availability: InStock

Chi tiết sản phẩm:

Nguồn gốc:	Tây An Thiểm Tây Trung Quốc
Hàng hiệu:	XZH TEST
Chứng nhận:	ISO CE
Số mô hình:	XHBX1501

Thông tin chi tiết

Nguồn gốc:

Tây An Thiểm Tây Trung Quốc

Hàng hiệu:

XZH TEST

Chứng nhận:

ISO CE

Số mô hình:

XHBX1501

Làm nổi bật:

High Light

Làm nổi bật:

Trình kiểm tra bộ biến áp giao diện không dây Bluetooth

Thiết bị thử nghiệm bộ biến áp giao diện Wi-Fi không dây

Máy phân tích biến áp di động

Trading Information

Số lượng đặt hàng tối thiểu:

1 bộ

chi tiết đóng gói:

bao bì bằng gỗ

Thời gian giao hàng:

5-8 NGÀY LÀM VIỆC

Điều khoản thanh toán:

T/T

Khả năng cung cấp:

3000đơn vị/năm

Mô tả sản phẩm

Máy phân tích biến dạng cuộn dây máy biến áp XHBX1501 là một thiết bị Phân tích Đáp ứng Tần số (FRA) di động, điều khiển bằng PC, được thiết kế để phát hiện không phá hủy các lỗi cơ khí bên trong máy biến áp lực từ 63kV đến 500kV. Mỗi cuộn dây máy biến áp có một đặc tuyến đáp ứng tần số độc đáo được xác định bởi các tham số điện dung phân tán (Ci) và điện cảm (Li) của nó. Các sự kiện làm dịch chuyển vật lý các cuộn dây — chẳng hạn như lỗi ngắn mạch, va đập khi vận chuyển hoặc lực điện từ — làm thay đổi các đặc tuyến này. XHBX1501 sử dụng kiến trúc máy tính xách tay cộng với vi điều khiển để đo lường có độ chính xác cao, truyền dữ liệu qua Bluetooth hoặc Wi-Fi đến một máy tính đi kèm tự động xử lý kết quả, tạo báo cáo định dạng Word chuyên nghiệp và lưu trữ các đặc tuyến cơ sở để theo dõi tình trạng dài hạn. Khả năng đo chế độ kép của nó — kết hợp phương pháp quét tần số tuyến tính và quét tần số phân đoạn — đảm bảo khả năng tương thích với cả các phương pháp thực hành công nghiệp Trung Quốc đã được thiết lập và mới nổi.

XH1501 so với dòng XH1502: XHBX1501 là cấu hình không dây điều khiển bằng PC cung cấp kết nối Bluetooth/Wi-Fi, quét chế độ kép (tuyến tính + phân đoạn) và tạo báo cáo Word tự động. XHBX1502 là cấu hình màn hình cảm ứng độc lập với màn hình LCD tích hợp, quét dựa trên DDS và đầu ra tín hiệu ±20V cao hơn.

Thông số kỹ thuật

Tham số	Thông số kỹ thuật
Hiệu suất đo lường
Độ lặp lại kiểm tra cùng pha	99,9%
Độ chính xác quét tần số	0,005%
Lấy mẫu tương tự sang kỹ thuật số	A/D tốc độ cao 16-bit kênh kép
Hiển thị thang tần số	Tuyến tính và logarit (có thể chọn)
Đặc điểm tín hiệu
Biên độ đầu ra tín hiệu	±20 V (có thể điều chỉnh bằng phần mềm, đỉnh tối đa ±10V)
Trở kháng đầu ra tín hiệu	50 Ω
Trở kháng đầu vào tín hiệu	1 MΩ
Kết nối & Dữ liệu
Giao diện không dây	Bluetooth + Wi-Fi (kết nối không dây kép)
Kiến trúc điều khiển	Máy tính xách tay + vi điều khiển (MCU)
Định dạng báo cáo	Tài liệu tự động tạo
Chế độ quét	Quét tuyến tính + quét phân đoạn (chế độ kép)
Ứng dụng & Vật lý
Điện áp máy biến áp áp dụng	63 kV – 500 kV
Vỏ máy	Vỏ thiết bị hợp kim nhôm (màu đỏ)
Tính di động	Thiết kế nhỏ gọn, trọng lượng nhẹ để triển khai tại hiện trường

Các tính năng hiệu suất chính

Kết nối không dây kép — Giao diện Bluetooth và Wi-Fi đồng thời cung cấp truyền dữ liệu không dây linh hoạt đến máy tính điều khiển, loại bỏ kết nối cáp giữa thiết bị và PC để thiết lập không gian làm việc trạm biến áp an toàn, gọn gàng hơn.
Quét tần số chế độ kép — Kết hợp cả khả năng đo quét tần số tuyến tính và quét tần số phân đoạn trong một thiết bị duy nhất, đảm bảo khả năng tương thích với hai phương pháp kỹ thuật chính hiện đang được áp dụng trong ngành điện Trung Quốc. Người dùng có thể chọn chế độ tối ưu cho từng tình huống kiểm tra.
Kiến trúc điều khiển bằng PC với độ chính xác MCU — Điều khiển máy tính xách tay kết hợp với vi điều khiển đơn chip chuyên dụng kết hợp độ chính xác đo lường của phần cứng nhúng với khả năng xử lý, lưu trữ và trực quan hóa dữ liệu của PC đầy đủ — cho phép phân tích so sánh phức tạp mà không bị giới hạn hiển thị của thiết bị.
Báo cáo chuyên nghiệp tự động tạo — Phần mềm đi kèm tự động phân tích kết quả kiểm tra và tạo các tài liệu điện tử hoàn chỉnh ở định dạng, bao gồm biểu đồ đáp ứng tần số, phân tích độ lệch và kết luận chẩn đoán — sẵn sàng để phân phối ngay lập tức dưới dạng hồ sơ nghiệm thu hoặc báo cáo bảo trì.
A/D tốc độ cao 16-bit kênh kép — Lấy mẫu tương tự sang kỹ thuật số có độ phân giải cao ghi lại các thay đổi dạng sóng tinh tế — ngay cả các sự kiện chuyển mạch bộ điều chỉnh nấc cũng tạo ra các biến thể đường cong rõ ràng trong quá trình kiểm tra tại chỗ, cung cấp xác nhận thời gian thực về độ nhạy đo lường.
Hiển thị tần số tuyến tính/logarit có thể chọn — Trục tần số ngang hỗ trợ cả thang đo tuyến tính và logarit, cho phép người dùng chọn chế độ hiển thị tốt nhất làm nổi bật các vùng tần số liên quan nhất đến mục tiêu chẩn đoán của họ.
Biên độ tín hiệu có thể điều chỉnh bằng phần mềm — Biên độ tín hiệu đầu ra được điều khiển thông qua phần mềm với biên độ đỉnh tối đa là ±10V, cho phép tối ưu hóa mức điều khiển cho các kích thước máy biến áp và cấu hình cuộn dây khác nhau.
Chẩn đoán độc lập với đường cơ sở — Ngay cả khi không có dữ liệu đáp ứng tần số lịch sử cho một máy biến áp khỏe mạnh đã biết, việc phân tích so sánh các phổ giữa các cuộn dây bị lỗi và khỏe mạnh cho phép đánh giá lỗi. Dữ liệu tần số cuộn dây ban đầu, khi có sẵn, sẽ nâng cao đáng kể việc theo dõi hiệu suất dài hạn và lập kế hoạch bảo trì dự đoán.

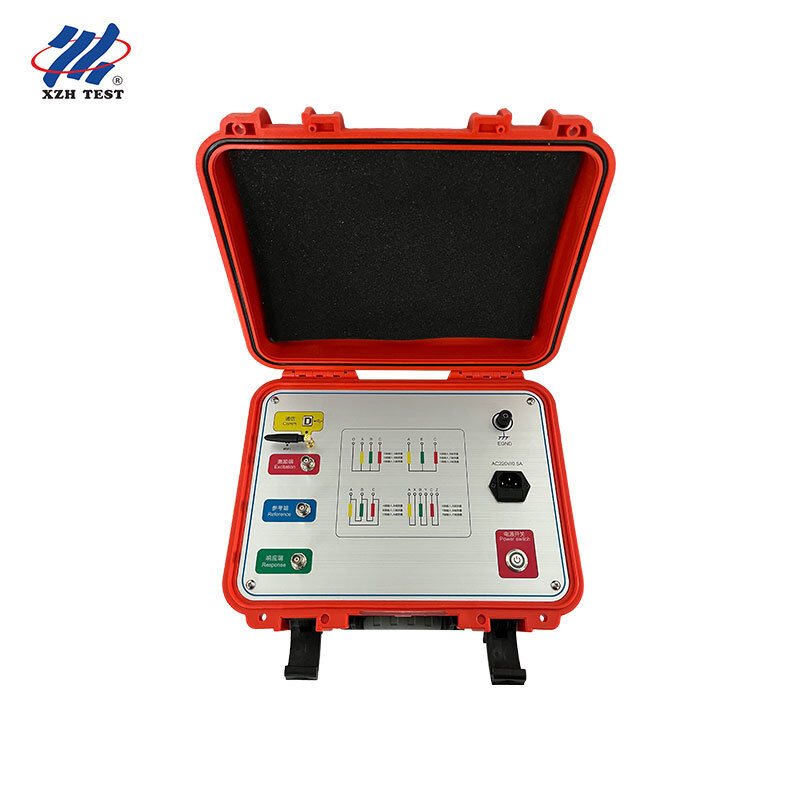

Hình ảnh sản phẩm

XHBX1501

Câu hỏi thường gặp

Q1: Máy phân tích này có phù hợp cho dịch vụ kiểm tra và chẩn đoán di động tại hiện trường không?

Có, XHBX1501 được thiết kế đặc biệt cho các nhà cung cấp dịch vụ chẩn đoán di động di chuyển đến nhiều trạm biến áp của khách hàng. Kiến trúc dựa trên máy tính xách tay có nghĩa là các kỹ thuật viên hiện trường có thể mang theo một máy tính xách tay tiêu chuẩn để điều khiển thiết bị tại tất cả các địa điểm của khách hàng — không cần phải học giao diện thiết bị độc quyền. Kết nối không dây Bluetooth/Wi-Fi loại bỏ nguy cơ vấp ngã do cáp trong không gian làm việc trạm biến áp, trong khi báo cáo Word tự động tạo ra tài liệu chuyên nghiệp, sẵn sàng cho khách hàng ngay tại chỗ. Khả năng quét chế độ kép đảm bảo khả năng tương thích bất kể tiêu chuẩn công nghiệp Trung Quốc nào mà khách hàng cụ thể tuân theo.

Q2: Thiết bị này có thể hỗ trợ giám sát từ xa với thu thập dữ liệu không dây không?

Tuyệt đối. Giao diện không dây kép của XHBX1501 (Bluetooth + Wi-Fi) cho phép các kịch bản triển khai linh hoạt mà các thiết bị độc lập không thể sánh được. Kỹ thuật viên có thể đặt thiết bị tại các đầu cuối máy biến áp trong khi vận hành máy tính điều khiển từ xa, hoặc thậm chí từ bên trong phòng điều khiển trạm biến áp. Giao diện Wi-Fi hỗ trợ kết nối phạm vi xa hơn cho các tình huống mà người vận hành cần duy trì khoảng cách vật lý với thiết bị đang hoạt động, và báo cáo Word tự động tạo có thể được gửi email ngay lập tức cho các nhóm kỹ thuật từ xa để chẩn đoán hợp tác mà không bị chậm trễ xử lý sau.

Q3: Nó phục vụ các chương trình đánh giá cơ sở hạ tầng máy biến áp cũ như thế nào?

Các tiện ích có nhiều máy biến áp cũ cần đánh giá tình trạng có hệ thống, hiệu quả về chi phí để ưu tiên ngân sách thay thế và sửa chữa. Kiến trúc dựa trên máy tính xách tay của XHBX1501 rất lý tưởng cho các chương trình này: một máy tính xách tay tiêu chuẩn duy nhất có thể đóng vai trò là nền tảng điều khiển cho nhiều thiết bị được triển khai tại các trạm biến áp khác nhau, với tất cả dữ liệu kiểm tra được tập trung vào một cơ sở dữ liệu chung. Quét chế độ kép đảm bảo khả năng tương thích với cả các đường cơ sở so sánh cũ (thường là quét tuyến tính) và phân tích quét phân đoạn hiện đại, cho phép theo dõi có ý nghĩa ngay cả khi các phép đo lịch sử được thực hiện bằng các thế hệ thiết bị khác nhau.

Q4: Nó có phù hợp cho các tổ chức giáo dục và nghiên cứu kỹ thuật điện không?

Các trường đại học và viện nghiên cứu giảng dạy kỹ thuật điện áp cao và chẩn đoán máy biến áp hưởng lợi từ kiến trúc điều khiển bằng PC của XHBX1501. Sinh viên có thể quan sát toàn bộ quy trình đo lường và phân tích trên màn hình máy tính xách tay trong các buổi trình diễn phòng thí nghiệm, hiểu không chỉ việc thực hiện kiểm tra mà còn cả các nguyên tắc đáp ứng tần số cơ bản. Báo cáo Word tự động tạo với bộ dữ liệu đầy đủ hỗ trợ các dự án nghiên cứu sau đại học yêu cầu bằng chứng thực nghiệm được ghi lại, trong khi khả năng quét chế độ kép cho phép nghiên cứu so sánh giữa các phương pháp quét tuyến tính và phân đoạn — có giá trị cho các ấn phẩm học thuật về kỹ thuật chẩn đoán FRA.

Q5: Các công ty tư vấn kỹ thuật điện độc lập có thể sử dụng thiết bị này để khảo sát tình trạng máy biến áp không?

Các công ty tư vấn kỹ thuật độc lập thực hiện khảo sát tình trạng máy biến áp cho nhiều khách hàng tiện ích, công nghiệp và thương mại cần các thiết bị tạo ra các sản phẩm bàn giao chuyên nghiệp, tiêu chuẩn hóa. Việc tạo báo cáo Word tự động của XHBX1501 loại bỏ việc viết báo cáo thủ công tốn thời gian thường theo sau kiểm tra tại hiện trường, cho phép các nhà tư vấn cung cấp báo cáo cuối cùng cho khách hàng trước khi rời khỏi địa điểm. Kết nối không dây cho phép nhà tư vấn vận hành máy tính xách tay từ khu vực an toàn trong khi thiết bị thực hiện quét tại các đầu cuối máy biến áp, và khả năng đo chế độ kép có nghĩa là một thiết bị duy nhất phục vụ tất cả khách hàng bất kể tiêu chuẩn kỹ thuật ưa thích của họ.
