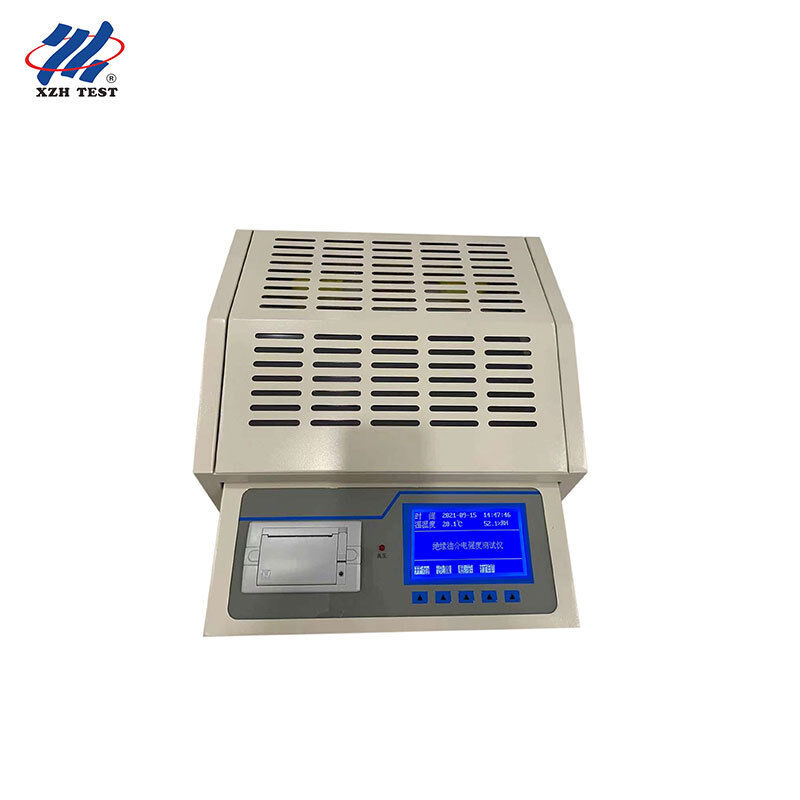

Máy kiểm tra độ bền điện môi dầu cách điện XHYY102 là một thiết bị công nghiệp kỹ thuật số hoàn toàn, có độ chính xác cao, được phát triển độc lập theo tiêu chuẩn quốc gia GB507-1986 và tiêu chuẩn ngành DL/T846.7-2004. Có sẵn ở các cấu hình một cốc, ba cốc và nhiều cốc để đáp ứng các yêu cầu thông lượng khác nhau, thiết bị này có cấu trúc di động để dễ dàng vận chuyển giữa các địa điểm kiểm tra trong nhà và ngoài trời. Điều khiển vi máy tính kỹ thuật số hoàn toàn tự động mang lại hiệu suất đo lường đáng tin cậy, khả năng chống nhiễu mạnh mẽ và an toàn vận hành — làm cho nó trở thành một lựa chọn thiết thực và dễ tiếp cận để kiểm tra độ bền điện môi dầu máy biến áp định kỳ trên nhiều môi trường thực địa và phòng thí nghiệm.
| Thông số | Thông số kỹ thuật |
|---|---|
| Điện áp đầu ra | 0–80 kV |
| Công suất bộ tăng cường | 1,5 kVA |
| Độ chính xác đo lường | ±3% |
| Tỷ lệ méo điện áp | < 3% |
| Tốc độ tăng cường | 0,5–5,0 kV/s (có thể điều chỉnh) |
| Khoảng cách điện cực | Tiêu chuẩn 2,5 mm |
| Tùy chọn cốc thử nghiệm | Một cốc / Ba cốc / Nhiều cốc (có thể cấu hình) |
| Tần số tăng cường | 1–9 lần (người dùng có thể chọn) |
| Thời gian chờ | 15 phút (có thể điều chỉnh) |
| Khoảng thời gian tăng cường | 5 phút (có thể điều chỉnh) |
| Tiêu chuẩn thử nghiệm | GB507-1986 / GB507-2002 / DL429 / IEC156 / Tùy chỉnh |
| Kích thước | 465 × 385 × 425 mm |
| Thông số | Thông số kỹ thuật |
|---|---|
| Nhiệt độ môi trường | 0℃ đến +45℃ |
| Độ ẩm tương đối | < 75% RH |
| Nguồn điện làm việc | AC 220V ± 10% |
| Tần số nguồn | 50 Hz ± 1 Hz |
| Công suất tiêu thụ | 200 W |
| Biến thể mô hình | Cấu hình cốc | Phù hợp nhất cho |
|---|---|---|
| Một cốc | 1 cốc dầu | Kiểm tra khối lượng nhỏ, dịch vụ hiện trường, ứng dụng tiết kiệm chi phí |
| Ba cốc | 3 cốc dầu | Kiểm tra phòng thí nghiệm và xưởng tiêu chuẩn, thông lượng vừa phải |
| Nhiều cốc | Nhiều cốc dầu | Kiểm tra QC phòng thí nghiệm và dây chuyền sản xuất thông lượng cao |
| Thành phần | Chức năng |
|---|---|
| Màn hình LCD | Hiển thị ngày, giờ, thông số hoạt động, kết quả kiểm tra và lời nhắc menu |
| Phím chức năng | Chọn và cấu hình các thông số hoạt động |
| Máy in | In kết quả kiểm tra để ghi lại ngay lập tức |
| Công tắc nhấn | Mở hoặc đóng nắp bằng thao tác một chạm |
| Đèn báo | Sáng để chỉ ra các bước hoạt động đang diễn ra |
| Nắp bình cốc dầu | Mở để lắp/tháo cốc dầu; phải đóng trước khi kiểm tra |
| Cảm biến nhiệt độ & độ ẩm | Đo nhiệt độ môi trường và độ ẩm tương đối, chuyển đổi thành màn hình kỹ thuật số |
| Cọc tiếp đất | Thiết bị đầu cuối kết nối đất đáng tin cậy |
| Ổ cắm & công tắc nguồn | Đầu vào nguồn AC 220V 50Hz và điều khiển bật/tắt |
![]()
