XHBX1501
Tổng quan sản phẩm
Sau khi thiết kế và sản xuất máy biến áp hoàn tất, cuộn dây và cấu trúc bên trong của nó được cố định. Đối với máy biến áp đa cuộn dây, các cuộn dây có cùng cấp điện áp và phương pháp quấn sẽ có các thông số xác định (Ci, Li), dẫn đến các phản hồi đặc tính miền tần số cố định. Điều này có nghĩa là phổ tần số của các cuộn dây ba pha là tương đương.
Chập mạch giữa các vòng dây hoặc pha-pha trong quá trình thử nghiệm, va đập trong quá trình vận chuyển (gây ra sự dịch chuyển cuộn dây), hoặc biến dạng cuộn dây do lực điện từ trong quá trình vận hành ngắn mạch/sự cố sẽ làm thay đổi các thông số phân bố của cuộn dây máy biến áp. Điều này tiếp tục sửa đổi các đặc tính miền tần số ban đầu, chẳng hạn như thay đổi biên độ trong phản hồi tần số và dịch chuyển tần số cộng hưởng. Máy kiểm tra cuộn dây máy biến áp, được phát triển dựa trên các phương pháp phân tích phản hồi, là một thiết bị kiểm tra không phá hủy sáng tạo để phát hiện các lỗi bên trong máy biến áp. Nó phù hợp để phát hiện các lỗi cấu trúc bên trong trong máy biến áp điện có định mức từ 63kV đến 500kV.
Thiết bị kiểm tra này định lượng những thay đổi phản hồi của các thông số cuộn dây máy biến áp trên các miền tần số khác nhau. Nó xác định mức độ biến dạng bên trong của cuộn dây bằng cách phân tích độ lớn của các thay đổi thông số, biên độ/vùng dịch chuyển phản hồi tần số và xu hướng của những thay đổi này. Điều này cho phép người dùng đánh giá xem máy biến áp có bị hư hỏng nghiêm trọng và cần đại tu hay không dựa trên kết quả đo.
Đối với máy biến áp đang vận hành, mức độ nghiêm trọng của sự cố có thể được đánh giá bằng cách so sánh phổ đặc tính của các cuộn dây bị lỗi—ngay cả khi không có dữ liệu đặc tính miền tần số lịch sử. Đương nhiên, việc có dữ liệu đặc tính cuộn dây ban đầu cung cấp sự hỗ trợ chính xác và đáng tin cậy hơn để đánh giá hoạt động của máy biến áp, phân tích sau sự cố và bảo trì.

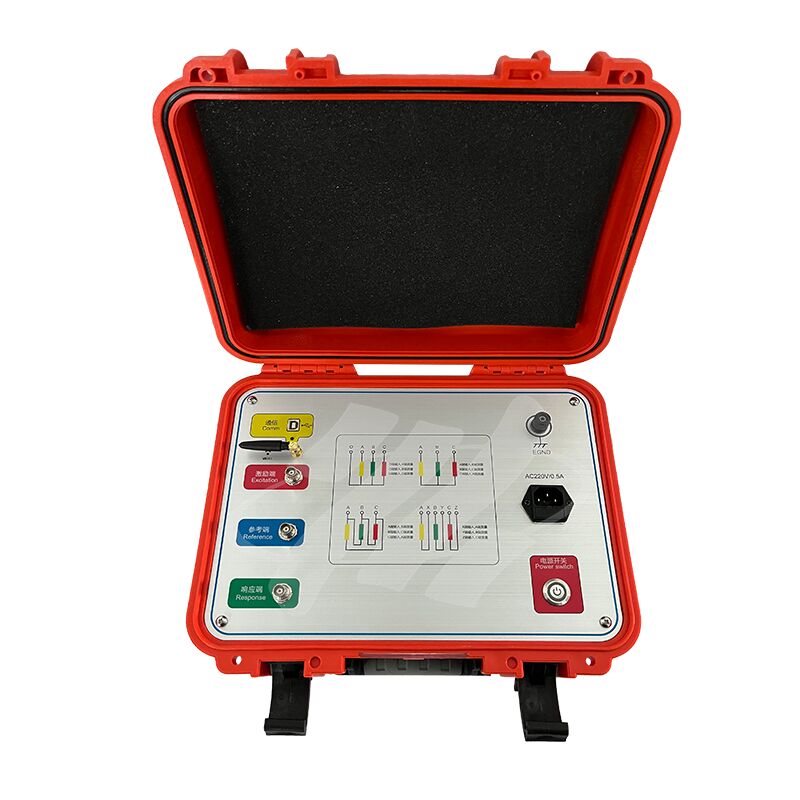

Máy kiểm tra cuộn dây máy biến áp có hệ thống đo lường độ chính xác cao bao gồm máy tính xách tay và vi điều khiển đơn chip. Nó có cấu trúc nhỏ gọn, thao tác đơn giản và các chức năng kiểm tra/phân tích toàn diện. Người dùng có thể vận hành độc lập sau khi tham khảo hướng dẫn sử dụng hoặc hoàn thành khóa đào tạo ngắn hạn.
Thông số kỹ thuật
| Phương pháp quét |
Phân phối quét tuyến tính |
| Phạm vi đo quét tần số |
(0.5kHz)-(1MHz), 2000 điểm quét |
| Phạm vi đo biên độ |
(-120dB) đến (+20dB) |
| Độ chính xác đo biên độ |
0.1dB |
| Độ chính xác tần số quét |
0.005% |
| Trở kháng đầu vào tín hiệu |
1MΩ |
Các lĩnh vực ứng dụng:
* Hệ thống điện: phát điện, truyền tải, biến đổi và phân phối;
* Nhà máy và mỏ: các nhà máy sản xuất quy mô lớn và các công ty khai thác mỏ khác nhau;
* Luyện kim và hóa dầu: luyện kim, công nghiệp hóa chất, xử lý nước, v.v.;
* Giao thông vận tải: cảng/đường sắt/đường cao tốc/sân bay và chiếu sáng đường phố đô thị, v.v.;
* Doanh nghiệp và tổ chức: bộ phận hậu cần của các doanh nghiệp và tổ chức lớn;
* Ngành xây dựng: các công ty xây dựng và quản lý bất động sản lớn;
* Lắp đặt và thử nghiệm thiết bị điện: các công ty lắp đặt và vận hành điện ở các cấp độ khác nhau;
