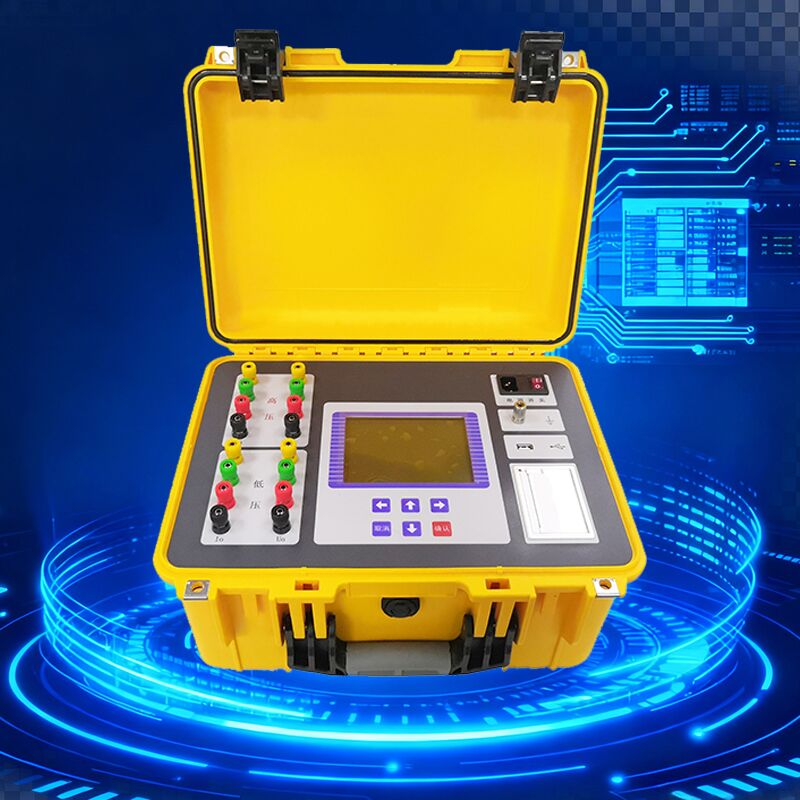

XHZ1320AX
Tổng quan
Trong hệ thống điện, máy biến áp là thiết bị cốt lõi, do đó, việc vận hành lâu dài và đáng tin cậy của chúng có liên quan trực tiếp đến sự ổn định và độ tin cậy của toàn bộ hệ thống.
Điện trở một chiều (DC) của máy biến áp là một hạng mục kiểm tra bắt buộc đối với các sản phẩm bán thành phẩm, kiểm tra xuất xưởng thành phẩm, lắp đặt, kiểm tra bàn giao và kiểm tra phòng ngừa do các phòng ban điện lực thực hiện trong quá trình sản xuất máy biến áp. Nó có thể xác định hiệu quả các khuyết tật sản xuất như chọn vật liệu cuộn dây không đúng cách, lỗi hàn, kết nối lỏng lẻo, thiếu sợi và đứt dây, cũng như các rủi ro tiềm ẩn xuất hiện sau khi vận hành. Để đáp ứng nhu cầu đo nhanh điện trở DC của máy biến áp, công ty chúng tôi đã phát triển Máy kiểm tra điện trở DC máy biến áp bằng cách tận dụng thế mạnh kỹ thuật của mình. Thiết bị này là một máy kiểm tra nhanh thế hệ mới tích hợp phương pháp kiểm tra từ hóa, kiểm tra ba pha (Yn, Y, △) và các chức năng khử từ, khiến nó trở thành một thiết bị lý tưởng để đo điện trở DC của máy biến áp điện lớn. Nó được trang bị màn hình LCD độ phân giải cao, màn hình lớn màu sắc thực, kết hợp với điều khiển cảm ứng và núm xoay để vận hành thuận tiện tại hiện trường. Với các lời nhắc menu tiếng Trung, nó cho phép thao tác đơn giản và trực quan: tất cả các bài kiểm tra điện trở DC có thể được hoàn thành chỉ với một lần đấu dây, đảm bảo tốc độ kiểm tra nhanh, độ chính xác cao và phạm vi đo rộng.
1. Khối đầu cuối điện áp cao.
Kết nối với ống lót phía điện áp cao của máy biến áp.
2. Khối đầu cuối điện áp thấp.
Kết nối với ống lót phía điện áp thấp của máy biến áp.
3. Màn hình cảm ứng điện dung.
Kích thước màn hình: 7.0 inch; độ phân giải: 1024×600.
4. Núm xoay một nút:
Cho phép vận hành tất cả các chức năng của thiết bị.
5. Đầu cuối nối đất.
Thiết bị phải được nối đất một cách đáng tin cậy. Các điểm nối đất tại hiện trường có thể có sơn hoặc gỉ; những thứ này phải được làm sạch kỹ lưỡng.
6. Công tắc nguồn.
Bật công tắc nguồn và đợi khoảng 2 giây để bật nguồn.
7. Máy in.
In kết quả kiểm tra.
8. Giao diện ổ đĩa flash USB.
Để kết nối ổ đĩa flash USB bên ngoài để lưu trữ dữ liệu kiểm tra; vui lòng sử dụng ổ đĩa flash USB được định dạng FAT hoặc FAT32; không tháo ổ đĩa flash USB trong khi lưu trữ.
Các biện pháp phòng ngừa:
Khi kiểm tra bộ chuyển đổi nấc không tải, không được phép chuyển đổi bộ chuyển đổi nấc không tải trong quá trình kiểm tra hoặc trước khi xả hoàn toàn.
Trong quá trình kiểm tra hoặc xả, không được phép ngắt kết nối các dây dẫn thử nghiệm hoặc tắt công tắc nguồn.
Trong quá trình kiểm tra máy biến áp, các cuộn dây chưa được đo của máy biến áp phải ở trạng thái hở mạch.
