Máy đo điện trở một chiều cuộn dây máy biến áp cầm tay|XHZ1010SC Tổng quan sản phẩm
Máy đo điện trở một chiều XHZ1010SC là thiết bị kiểm tra bắt buộc cho các sản phẩm máy biến áp bán thành phẩm và thành phẩm trong các bài kiểm tra chấp nhận tại nhà máy, lắp đặt, đại tu, điều chỉnh bộ chuyển đổi nấc, bài kiểm tra vận hành và bảo trì phòng ngừa được thực hiện bởi các công ty điện lực. Nó kiểm tra chất lượng hàn của các mối nối cuộn dây, phát hiện ngắn mạch giữa các vòng dây, xác minh độ tin cậy tiếp xúc của bộ chuyển đổi nấc điện áp ở tất cả các vị trí và sự nhất quán giữa vị trí bộ chuyển đổi nấc thực tế và vị trí được chỉ báo, kiểm tra dây dẫn bị đứt và xác định các đứt sợi trong cuộn dây song song nhiều sợi. Áp dụng công nghệ nguồn điện tiên tiến, thiết bị có kích thước nhỏ gọn, trọng lượng nhẹ, dòng điện đầu ra cao, khả năng lặp lại tuyệt vời, khả năng chống nhiễu mạnh mẽ và các chức năng bảo vệ toàn diện. Được điều khiển bởi vi điều khiển tốc độ cao, nó đạt được khả năng tự động hóa cao với các chức năng xả tự động và cảnh báo xả, cho phép đo điện trở một chiều máy biến áp nhanh chóng và chính xác.
Thông số kỹ thuật
| Thông số |
Thông số kỹ thuật |
| Mô hình |
XHZ1010SC |
| Phạm vi đo |
0,5mΩ ~ 50kΩ (sáu dải) |
| Chi tiết phạm vi |
100Ω-50kΩ / 1Ω-200Ω / 100mΩ-50Ω / 10mΩ-10Ω / 5mΩ-3Ω / 0,5mΩ-0,2Ω |
| Dòng kiểm tra |
<20mA >
|
| Độ chính xác |
±(0,2% + 2 chữ số) / ±(0,5% + 2 chữ số) |
| Chiều dài cáp kiểm tra |
Tiêu chuẩn 5 mét, có thể tùy chỉnh |
| Nhiệt độ môi trường |
0°C đến 40°C |
| Độ ẩm môi trường |
≤ 85% RH |
| Nguồn điện |
Sử dụng pin Lithium |
| Hoạt động |
Màn hình cảm ứng + hiển thị kỹ thuật số |

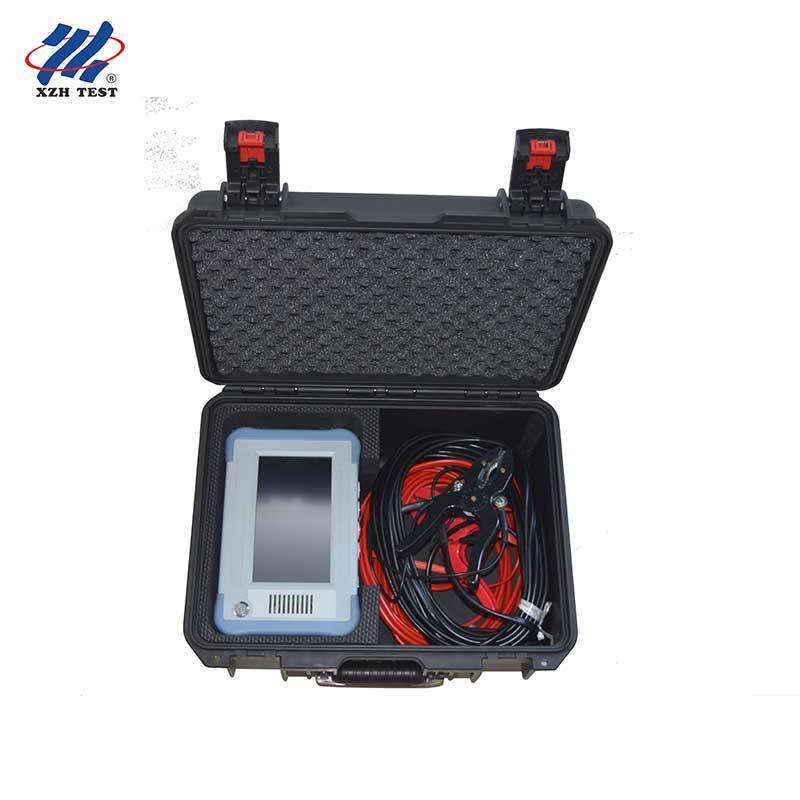

Hình ảnh sản phẩm
Các tính năng chính
- Kiểm tra chất lượng hàn của các mối nối cuộn dây và phát hiện ngắn mạch giữa các vòng dây
- Xác minh độ tin cậy tiếp xúc của bộ chuyển đổi nấc điện áp và sự nhất quán giữa các vị trí thực tế và được chỉ báo
- Kiểm tra dây dẫn bị đứt và xác định các đứt sợi trong cuộn dây song song nhiều sợi
- Dòng kiểm tra tối đa 10A với sáu cấp dòng điện có thể lựa chọn cho phạm vi đo 0,5mΩ-50kΩ
- Thiết kế cầm tay nhỏ gọn, nhẹ với khả năng lặp lại cao và khả năng chống nhiễu mạnh mẽ
- Điều khiển MCU tốc độ cao với các chức năng xả tự động và cảnh báo xả
- Sử dụng pin Lithium với hoạt động màn hình cảm ứng và hiển thị kỹ thuật số
Lĩnh vực ứng dụng
- Hệ thống điện: phát điện, truyền tải, biến đổi và phân phối
- Nhà máy và mỏ: nhà máy sản xuất quy mô lớn và các công ty khai thác mỏ khác nhau
- Luyện kim và hóa dầu: luyện kim, chế biến hóa chất, xử lý nước
- Giao thông vận tải: cảng, đường sắt, đường cao tốc, sân bay và đèn đường đô thị
- Doanh nghiệp và tổ chức: bộ phận hậu cần của các doanh nghiệp lớn
- Ngành xây dựng: các công ty xây dựng và quản lý bất động sản lớn
- Lắp đặt và kiểm tra điện: các công ty lắp đặt và vận hành điện ở mọi cấp độ
Người dùng mục tiêu
Được thiết kế cho các xưởng sản xuất máy biến áp thực hiện kiểm tra xuất xưởng trên dây chuyền sản xuất, các xưởng đại tu và sửa chữa máy biến áp, và các bộ phận bảo trì điện cần một máy kiểm tra màn hình cảm ứng cầm tay để xác minh nhanh điện trở cuộn dây trong quá trình sản xuất, đại tu và bảo trì bộ chuyển đổi nấc. Với đầu ra 10A trên sáu cấp dòng điện, phạm vi 0,5mΩ-50kΩ và cáp kiểm tra tùy chỉnh, nó được thiết kế riêng cho việc kiểm tra mối hàn cuộn dây, phát hiện ngắn mạch giữa các vòng dây và xác minh tiếp xúc bộ chuyển đổi nấc trong môi trường xưởng. Không giống như các mẫu di động chạy bằng pin được định vị cho vận hành tại hiện trường ngoài trời, mẫu này nhấn mạnh vào các thông số kỹ thuật chi tiết và kiểm tra chất lượng cuộn dây trên dây chuyền sản xuất.
Câu hỏi thường gặp
Q1: Nó cung cấp những cấp dòng kiểm tra nào?A: Nó cung cấp sáu cấp (<20mA >
Q2: Nó có thể phát hiện những lỗi cuộn dây nào?A: Nó có thể kiểm tra chất lượng hàn mối nối cuộn dây, phát hiện ngắn mạch giữa các vòng dây, xác minh độ tin cậy tiếp xúc của bộ chuyển đổi nấc và xác định dây dẫn bị đứt và đứt sợi.
Q3: Độ chính xác đo là bao nhiêu?A: Độ chính xác là ±(0,2% + 2 chữ số) hoặc ±(0,5% + 2 chữ số), tùy thuộc vào phạm vi đo.
Q4: Máy kiểm tra này được cấp nguồn như thế nào?A: Nó sử dụng pin Lithium, cho phép hoạt động cầm tay mà không cần nguồn điện bên ngoài để sử dụng thuận tiện tại hiện trường và xưởng.
Q5: Chiều dài cáp kiểm tra có thể được tùy chỉnh không?A: Có, cáp kiểm tra tiêu chuẩn là 5 mét và chiều dài có thể được tùy chỉnh để đáp ứng các yêu cầu kiểm tra khác nhau.
