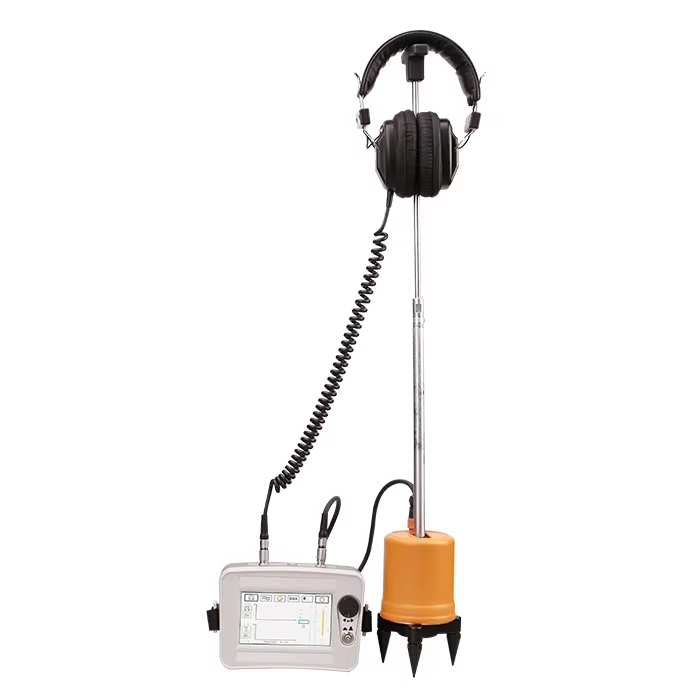

XHDD503E Máy xác định vị trí lỗi cáp với đồng bộ âm thanh-từ tính cho cáp ngầm

Định vị điểm lỗi nhanh chóng và chính xác cho nhiều loại cáp khác nhau với công nghệ phát hiện tiên tiến.

Máy định vị lỗi cáp sử dụng nguyên lý rung và cảm ứng điện từ để xác định chính xác các lỗi cáp. Một máy phát xung điện áp cao tạo ra hiện tượng phóng điện tại điểm lỗi, với các sóng rung, sóng âm và sóng điện từ do thiết bị dò đặc biệt của thiết bị phát hiện.

Thiết bị này phù hợp để xác định các lỗi khác nhau trong cáp điện, cáp đồng trục tần số cao, cáp đèn đường và dây chôn, bao gồm các lỗi điện trở thấp, ngắn mạch, hở mạch, rò rỉ điện trở cao và phóng điện trở cao.

• Màn hình LCD độ sáng cao 5 inch có thể nhìn thấy dưới ánh nắng mặt trời
• 4 chế độ kiểm tra: tiêu chuẩn, nâng cao, giảm tiếng ồn và tùy chỉnh
• 4 chức năng định vị: đồng bộ âm thanh-từ tính, âm thanh thuần túy, từ tính thuần túy và điện áp bước
• Công nghệ giảm tiếng ồn nền với nhiều tùy chọn lọc
• Chức năng BNR và tắt tiếng để cải thiện độ rõ của tín hiệu
• Chỉ báo độ lệch đường đi để theo dõi chính xác
• Cảm biến tín hiệu cách ly vật lý nhiều lớp với xếp hạng chống thấm nước IP65
• Pin lithium dung lượng lớn tích hợp với bộ sạc nhanh
• Thiết kế nhỏ gọn và nhẹ với giao diện vận hành đơn giản

1. Phương pháp đồng bộ âm thanh-từ tính:Kết hợp phép đo âm thanh truyền thống với phát hiện tín hiệu điện từ để định vị lỗi chính xác bằng cách đo sự khác biệt về thời gian giữa các tín hiệu.

2. Phương pháp âm thanh thuần túy:Sử dụng cảm biến rung âm thanh để chuyển đổi tín hiệu âm thanh thành tín hiệu điện để xác định điểm lỗi thông qua tai nghe hoặc màn hình.

3. Phương pháp từ tính thuần túy:Xác định đường đi của cáp và vị trí lỗi thông qua các đặc tính xung tín hiệu được phát hiện bởi cuộn cảm ứng.

4. Phương pháp khung A:Sử dụng các phép đo hiệu điện thế để xác định các lỗi nối đất trong cáp chôn bằng cách phân tích trường điện.

• Bộ phận chính của máy định vị lỗi cáp
• Đầu dò có ba móng và thanh nối
• Tai nghe để phản hồi tín hiệu
• Đường dây tín hiệu 7 lõi để kết nối thiết bị-đầu dò
• Bộ sạc để nạp lại pin
• Khung A để kiểm tra điện áp bước
• Cáp kết nối khung A
• Phụ kiện chốt nối đất
