The thiết bị định vị điểm lỗi cáp XHDD503E sử dụng các nguyên tắc thu rung và cảm ứng điện từ để xác định vị trí cụ thể của điểm lỗi cáp. Một máy phát xung điện áp cao được sử dụng để gây ra hiện tượng phóng điện tại điểm lỗi. Các hiện tượng vật lý như sóng rung, sóng âm và sóng điện từ do hiện tượng phóng điện tại điểm lỗi được thu nhận bởi một đầu dò đặc biệt của thiết bị chỉ điểm, được khuếch đại, xử lý, hiển thị và xuất ra bởi thiết bị chỉ điểm lỗi cáp. Vị trí chính xác của điểm lỗi được xác định bằng thính giác và thị giác của người kiểm tra. Tức là, nhiệm vụ xác định chính xác điểm lỗi cáp "ngay phía trên cáp và trong phạm vi đo thô" được hoàn thành.
Thiết bị chỉ điểm lỗi cáp này phù hợp với các lỗi điện trở thấp, ngắn mạch, hở mạch và ngắt kết nối của cáp điện, cáp đồng trục tần số cao, cáp đèn đường và dây chôn ngầm được làm bằng nhiều loại vật liệu khác nhau với các mặt cắt và môi trường khác nhau, cũng như rò rỉ điện trở cao và lỗi phóng điện điện trở cao.
Tính năng sản phẩm
1. Màn hình LCD cảm ứng 5 inch có độ sáng cao đảm bảo khả năng hiển thị dưới ánh nắng mặt trời.
2. Nó có 4 chế độ kiểm tra: tiêu chuẩn, nâng cao, giảm tiếng ồn và tùy chỉnh.
3. Nó có 4 chức năng định vị: đồng bộ âm-từ, âm thanh thuần túy, từ tính thuần túy và điện áp bước.
4. Nó có công nghệ giảm tiếng ồn nền và có thể chọn từ nhiều phương pháp lọc khác nhau.
5. Được trang bị các chức năng BNR và tắt tiếng.
4. Nó có chỉ báo độ lệch đường dẫn.
5. Được trang bị các cảm biến tín hiệu cách ly vật lý nhiều lớp, cấp độ chống thấm nước IP65.
6. Pin lithium dung lượng lớn tích hợp, thời gian chờ lâu, được trang bị bộ sạc nhanh.
7. Nhỏ và nhẹ, dễ vận hành và giao diện người-máy đơn giản.
Thông số kỹ thuật
| Thông số bộ lọc | lAll-pass: 100Hz~1600Hz. |
| lLow pass: 100Hz~300Hz. | |
| lQualcomm: 160Hz~1600Hz. | |
| lBandpass: 200Hz~600Hz. | |
| Độ lợi kênh: | 8 mức có thể điều chỉnh. |
| Độ lợi kênh từ: | 8 mức có thể điều chỉnh. |
| Độ lợi điện áp bước: | 8 mức có thể điều chỉnh. |
| Độ lợi đầu ra: | 16 mức (0~112db) |
| Trở kháng đầu ra: | 350Ω |
| Độ chính xác định vị âm-từ: | ≤0.1m. |
| Độ chính xác định vị điện áp bước: | ≤ 0.5m. |
| Độ chính xác nhận dạng đường dẫn: | ≤ 0.5m. |
| Nó có các chức năng giảm tiếng ồn nền BNR và giảm tiếng ồn tắt tiếng. | |
| Phương pháp điều khiển hiển thị: | Điều khiển màn hình cảm ứng độ sáng cao 5 inch. |
| Nguồn cung cấp: | 4*pin lithium tiêu chuẩn 18650. |
| Thời gian chờ: | hơn 8 giờ. |
| Khối lượng: | 428L×350W×230H |
| Tổng trọng lượng: | 7kg. |
| Nhiệt độ môi trường: | -25~65℃; Độ ẩm tương đối: ≤90%. |
WNguyên tắc hoạt động
1. Phương pháp đồng bộ âm-từ:
Phương pháp đồng bộ âm-từ là một phương pháp rất chính xác và độc đáo để xác định vị trí lỗi chính xác. Nguyên tắc của nó dựa trên phương pháp xác định điểm âm thanh truyền thống và bổ sung việc phát hiện và ứng dụng các tín hiệu điện từ.
Khi máy phát điện áp cao thực hiện phóng điện xung trên cáp bị lỗi, âm thanh do phóng điện tại điểm lỗi được truyền đến mặt đất. Tín hiệu âm thanh được thu nhận bởi một đầu dò có độ nhạy cao. Sau khi khuếch đại, có thể nghe thấy âm thanh "bụp" bằng cách nghe bằng tai nghe.
Đầu dò tích hợp của đầu dò nhận tín hiệu từ trường trong thời gian thực và sử dụng nguyên tắc tốc độ lan truyền của từ trường cao hơn nhiều so với tốc độ lan truyền của âm thanh để xác định khoảng cách của điểm lỗi bằng cách phát hiện sự khác biệt về thời gian giữa tín hiệu điện từ và tín hiệu âm thanh. Tiếp tục di chuyển vị trí cảm biến để tìm điểm có sự khác biệt về thời gian âm-từ nhỏ nhất, sau đó vị trí chính xác của điểm lỗi sẽ nằm bên dưới nó.
Các thiết bị điểm pháp lý đo âm thanh truyền thống thường chỉ sử dụng tai nghe để theo dõi hoặc được bổ sung bằng sự dao động của con trỏ đồng hồ để xác định âm thanh phóng điện tại điểm lỗi. Vì âm thanh phóng điện biến mất trong chớp mắt và không khác biệt nhiều so với tiếng ồn xung quanh, nó thường gây ra những khó khăn lớn cho những người vận hành không có nhiều kinh nghiệm. Phương pháp đồng bộ âm-từ tránh hiệu quả các vấn đề trên của phương pháp đo âm thanh truyền thống.
2. Phương pháp âm thanh thuần túy:
Phương pháp âm thanh thuần túy bao gồm một cảm biến rung âm thanh, một bộ khuếch đại tín hiệu, một mạch lọc, một bộ phận lấy mẫu, một bộ xử lý, một bộ phận hiển thị, một bộ khuếch đại công suất, tai nghe, v.v.
Phương pháp âm thanh thuần túy chủ yếu được sử dụng để đo các lỗi điện trở cao và phóng điện. Nguyên tắc chính của nó là sử dụng nguồn điện áp cao để áp dụng điện áp xung cho cáp bị lỗi để gây ra sự cố phóng điện tại điểm lỗi, sau đó sử dụng âm thanh được tạo ra trong quá trình phóng điện để xác định chính xác lỗi. Cảm biến rung âm thanh chuyển đổi tín hiệu âm thanh thành tín hiệu điện, được khuếch đại và lọc bởi bộ khuếch đại tín hiệu và mạch lọc. Cuối cùng, nó được khôi phục thành âm thanh thông qua tai nghe hoặc cường độ âm thanh được hiển thị. Nơi có cường độ âm thanh lớn nhất là điểm lỗi.
3. Phương pháp từ tính thuần túy:
Phương pháp từ tính thuần túy có thể xác định đường đi của cáp và vị trí chính xác của điểm lỗi cáp. Nguyên tắc chính của nó là sử dụng nguồn điện áp cao để áp dụng điện áp xung cho cáp bị lỗi, sử dụng cuộn cảm ứng để thu tín hiệu xung và đánh giá xem nó có lệch khỏi cáp hay không thông qua các đặc điểm của tín hiệu xung. Khi các đặc điểm của tín hiệu xung thu được bị lệch, nó được xác định là một điểm lỗi.
4. Phương pháp khung A:
Nếu lỗi chạm đất xảy ra trong cáp chôn ngầm, chúng ta có thể sử dụng phương pháp chênh lệch điện thế để tìm điểm lỗi. Phương pháp này là thêm điện áp thử nghiệm giữa điểm thử nghiệm của cáp bị lỗi và mặt đất, sau đó một điện trường phân bố đồng tâm với điểm vào sẽ được hình thành xung quanh điểm vào của cáp. Không có sự khác biệt về điện thế giữa bất kỳ điểm nào có cùng bán kính trong điện trường này, nhưng có sự khác biệt về điện thế giữa bất kỳ hai điểm nào có bán kính khác nhau (điểm A và B trong hình) và khi khoảng cách giữa hai điểm được cố định, khoảng cách giữa hai điểm là Đối tượng càng gần thì sự khác biệt về điện thế càng lớn.
Sử dụng tính năng này, chúng ta có thể di chuyển các điểm A và B dần đến điểm trung tâm. Khi điểm lỗi nằm chính xác giữa các điểm A và B, sự khác biệt về điện thế trở thành không. Nếu nó tiếp tục di chuyển vượt quá điểm lỗi, cực tính của sự khác biệt về điện thế sẽ bị đảo ngược, để điểm nối đất có thể được xác định chính xác bằng cách di chuyển qua lại.
Bố cục và hướng dẫn của thiết bị
Thành phần của thiết bị

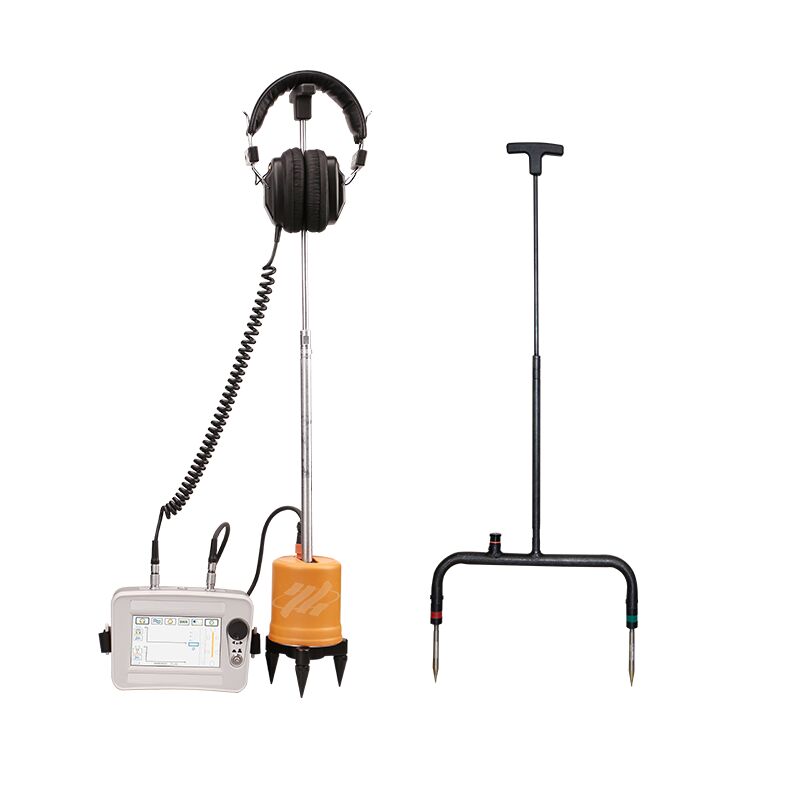

1. Thiết bị định vị lỗi cáp: xác định chính xác các điểm lỗi cáp trong phạm vi đo thô.
2. Đầu dò: bao gồm đầu dò, đầu dò, ba càng và thanh nối, được kết nối với kênh đầu vào để nhận tín hiệu.
3. Đeo tai nghe; kết nối kênh đầu vào của thiết bị chỉ điểm (phản hồi của tín hiệu đầu ra).
4. Dây tín hiệu 7 lõi: cáp kết nối giữa thiết bị chỉ điểm và đầu dò (kết nối thiết bị chỉ điểm và đầu dò).
5. Bộ sạc: Kết nối với ổ cắm sạc của thiết bị để sạc.
6. Khung A: được sử dụng khi thử nghiệm bằng phương pháp điện áp bước.
7. Cáp kết nối khung A: thiết bị định vị lỗi cáp và cáp kết nối khung A.
8. Chân nối đất: Một phụ kiện phù hợp cho khung A.
Hướng dẫn cụ thể cho phương pháp thử nghiệm khung A:
Di chuyển chậm khung A dọc theo đường chôn cáp về phía cuối cáp và quan sát những thay đổi trong biểu đồ thanh màu đỏ và xanh lục trên màn hình thử nghiệm. Điều này phản ánh sự thay đổi hướng của dòng điện.
Ở một khoảng cách xa điểm hư hỏng, các thanh màu đỏ và xanh lục trên màn hình xuất hiện hơi không đều và nhỏ.
Khi bạn đến gần điểm lỗi, ví dụ khoảng 5 mét từ điểm lỗi, bạn sẽ nhận thấy rằng biểu đồ thanh màu đỏ trở nên rất lớn, như trong hình bên dưới.
Khi bạn ở ngay phía trên điểm lỗi hoặc khoảng 1-2 mét phía trước và phía sau điểm lỗi, bạn sẽ nhận thấy rằng biểu đồ thanh màu đỏ và xanh lục trở nên rất nhỏ và xuất hiện trên màn hình.
Khi bạn đi qua điểm lỗi, ví dụ khoảng 5 mét từ điểm lỗi, bạn sẽ nhận thấy rằng biểu đồ thanh màu xanh lục trở nên rất lớn.
Bằng cách này, bằng cách tìm kiếm kiên nhẫn, bạn có thể tìm thấy vị trí của lỗi.
