| Nguồn gốc: | Tây An |
| Hàng hiệu: | XZH TEST |
| Chứng nhận: | CE, ISO |
| Số mô hình: | XHDD503 |
Máy dò tìm điểm đứt cáp XHDD503 sử dụng nguyên lý cảm biến rung động và cảm ứng điện từ để xác định chính xác vị trí đứt ngầm của cáp. Với sự hỗ trợ của máy phát xung cao áp, hiện tượng phóng điện hồ quang tại điểm đứt tạo ra sóng rung, sóng âm và sóng điện từ. Các hiện tượng vật lý này được đầu dò chuyên dụng thu nhận, khuếch đại và xử lý bởi thiết bị, sau đó hiển thị để người vận hành đánh giá bằng thính giác và thị giác, hoàn thành việc định vị điểm đứt chính xác ngay phía trên cáp.
Thích hợp cho các loại đứt cáp điện trở thấp, ngắn mạch, hở mạch và đứt đoạn của cáp điện lực, cáp đồng trục tần số cao, cáp đèn đường và dây điện ngầm làm từ nhiều loại vật liệu với tiết diện và môi trường khác nhau. Tuân thủ tiêu chuẩn DL/T 849.2-2019 cho máy dò tìm điểm đứt cáp.
Ưu điểm hiệu suất chính
Độ phóng đại: 500.000 lần | Độ sâu dò tìm: >10m | Thời lượng pin: 20+ giờ | Dòng điện chờ: Hoạt động liên tục
| Thông số kỹ thuật | Độ phóng đại |
|---|---|
| 500.000 lần | Độ chính xác định vị |
| <0,1m (âm thanh-từ) | Trở kháng đầu ra |
| 350Ω | Độ sâu dò tìm |
| >10 mét | Dòng điện chờ |
| <10mA | Hoạt động liên tục |
| >20 giờ | Nguồn điện làm việc |
| 4 × 3,7V 3200mAh pin lithium | Nhiệt độ môi trường |
| -25 ~ 65℃; Độ ẩm: ≤90% | Kích thước thân máy chính |
| 190 (D) × 75 (R) × 135 (C) mm | Trọng lượng thân máy chính |
| 0,81 kg | Kích thước đầu dò |
| 85 (Đường kính) × 100 (C) mm | Trọng lượng đầu dò |
| 1,4 kg | Kích thước tổng thể (đóng gói) |
| 428D × 350R × 230C mm | Trọng lượng tổng thể |
| 7 kg | Nguyên lý làm việc |
Khi xung cao áp tác động lên cáp bị lỗi, hiện tượng phóng điện hồ quang xảy ra tại điểm đứt, tạo ra sóng rung, sóng âm, sóng điện từ và các hiện tượng vật lý khác. Thiết bị đồng thời phát hiện các tín hiệu này thông qua thiết kế hai kênh (âm thanh + từ). Bằng cách so sánh chênh lệch thời gian giữa tín hiệu điện từ (lan truyền gần như tức thời) và tín hiệu âm thanh, khoảng cách chính xác đến điểm đứt được tính toán. Người vận hành di chuyển đầu dò để tìm điểm có chênh lệch thời gian nhỏ nhất, cho biết vị trí đứt chính xác ngay bên dưới.
Các kênh âm thanh và từ được cấp nguồn độc lập giúp tăng cường đáng kể khả năng chống nhiễu, làm cho thiết bị này hiệu quả ngay cả trong môi trường thực địa có nhiều nhiễu điện mà các máy dò âm thanh một kênh truyền thống gặp khó khăn.
Danh sách đóng gói
| Số lượng | Máy dò tìm điểm đứt cáp (Thân máy chính) |
|---|---|
| 1 | Dịch vụ sau bán hàng: |
| 1 | Dịch vụ sau bán hàng: |
| 1 | Dịch vụ sau bán hàng: |
| 1 | Dịch vụ sau bán hàng: |
| 1 | Dịch vụ sau bán hàng: |

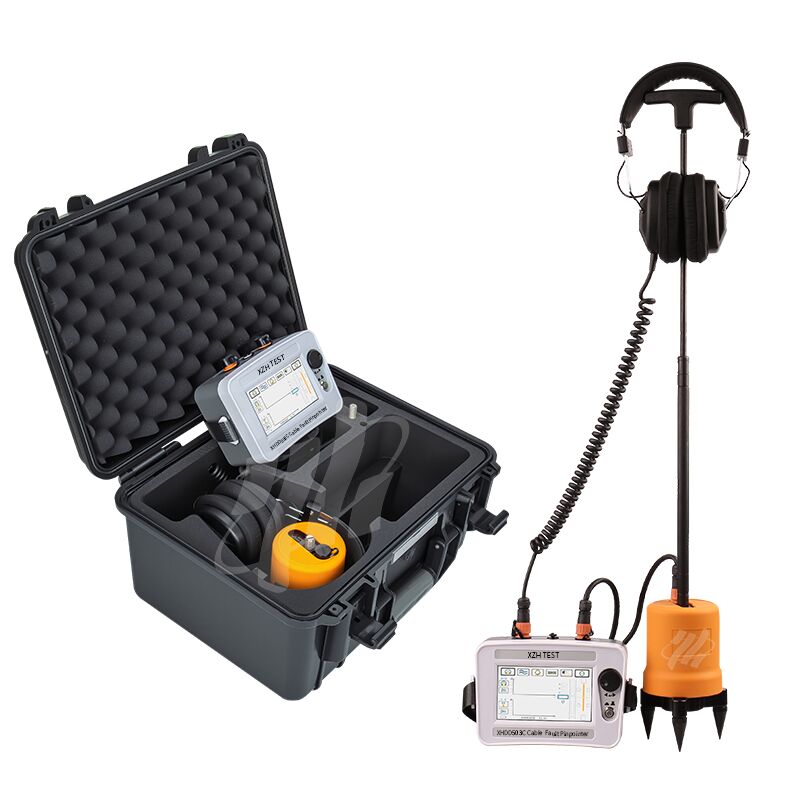

Bảo hành miễn phí 12 tháng cho các vấn đề về chất lượng sản phẩm, bảo trì trọn đời và hỗ trợ kỹ thuật.Ảnh thực tế
Câu hỏi thường gặp
Độ khuếch đại tín hiệu 500.000 lần cho phép máy dò tìm phát hiện các tín hiệu âm thanh và từ cực yếu từ các điểm đứt sâu hoặc có điện trở cao, tạo ra các xung phóng điện yếu. Điều này đặc biệt có giá trị đối với các cáp chôn sâu hơn 5m hoặc trong điều kiện đất suy hao tín hiệu mà các máy dò tìm có độ lợi tiêu chuẩn không ghi nhận được tín hiệu nào trên bề mặt.
Hỏi:Thời gian hoạt động liên tục 20 giờ cải thiện năng suất thực địa như thế nào?
Thời lượng pin kéo dài 20 giờ cho phép hoạt động thực địa nhiều ngày chỉ với một lần sạc, loại bỏ nhu cầu mang theo pin dự phòng hoặc quay về trung tâm để sạc lại. Điều này rất quan trọng đối với các địa điểm xa, trang trại gió ngoài khơi và các tuyến cáp xuyên quốc gia nơi không có cơ sở hạ tầng sạc. Thiết bị có thể hoạt động hai ca đầy đủ cộng với giám sát qua đêm mà không bị gián đoạn.
Hỏi:Máy dò tìm này được thiết kế cho loại lỗi cáp nào?
Được thiết kế cho các lỗi phóng điện hồ quang và rò rỉ điện trở cao trong cáp điện ngầm có điện áp danh định 35kV trở xuống. Hệ thống dò tìm âm thanh-từ có độ lợi cao hoạt động với bất kỳ máy phát xung HV nào tạo ra các xung phóng điện định kỳ. Nó tương thích với cáp có điện môi XLPE, giấy tẩm dầu và cao su/nhựa trong cả lắp đặt chôn trực tiếp và lắp đặt trong ống.
Hỏi:Làm thế nào để xác nhận bạn đang ở ngay phía trên điểm đứt?
Màn hình đồng bộ âm thanh-từ hiển thị chênh lệch thời gian giữa xung điện từ (tức thời) và sóng âm thanh (bị trễ do thời gian truyền trong đất). Khi ở ngay phía trên điểm đứt, chênh lệch thời gian này đạt mức tối thiểu. Di chuyển ra xa sẽ làm tăng độ lệch thời gian. Kết hợp với âm lượng âm thanh cực đại tại tâm điểm đứt, bạn có được sự xác nhận kép trước khi đào.
Hỏi:Máy dò tìm có hoạt động với bất kỳ máy phát xung HV nào không?
Có. Máy dò tìm không phụ thuộc vào nguồn và hoạt động với bất kỳ thiết bị nào tạo ra các xung phóng điện cao áp định kỳ: hệ thống tích hợp (dòng XHHV535), bộ biến áp thử nghiệm + tụ điện truyền thống và cầu đốt cháy ở chế độ xung. Để có kết quả tốt nhất, hãy sử dụng chế độ phóng điện định kỳ/chu kỳ với khoảng thời gian 5-10 giây để nhận dạng nhịp âm thanh nhất quán.
Hỏi:Chế độ bảo hành và hỗ trợ nào được bao gồm?

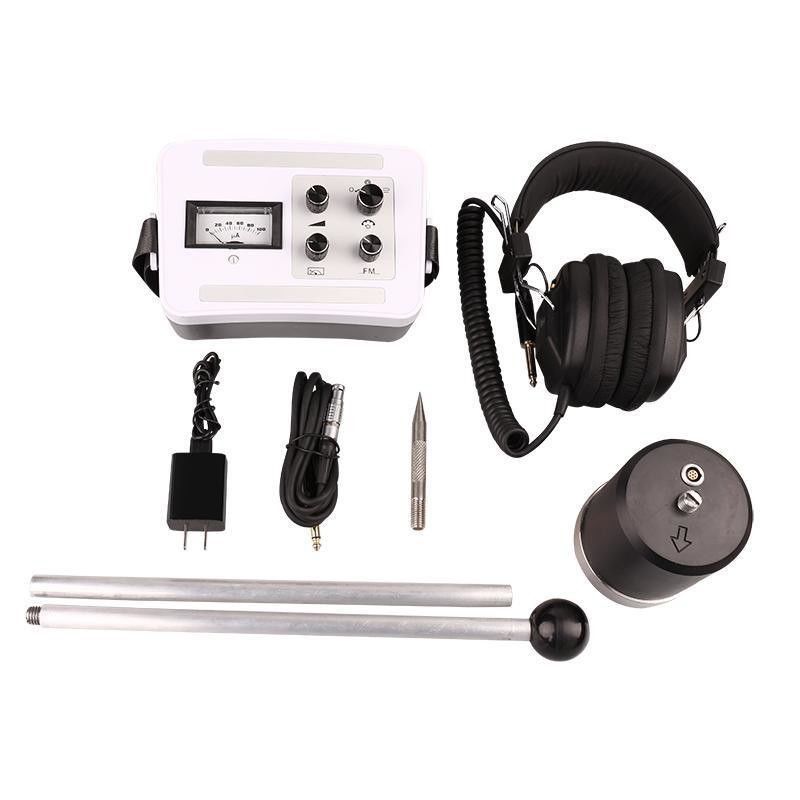

Bảo hành tiêu chuẩn 12 tháng cho các lỗi sản xuất, với hỗ trợ kỹ thuật trọn đời. Chứng nhận CE và ISO. Gói sản phẩm bao gồm thân máy dò tìm, tai nghe, cảm biến đất, hộp đựng, bộ sạc và hướng dẫn sử dụng. Có sẵn đào tạo tại chỗ và các tùy chọn bảo hành mở rộng theo yêu cầu.
