🎯 Ứng dụng mục tiêu: Chuyên dụng cho các nhóm phân tích lỗi pháp y máy biến áp, kỹ sư điều tra sau sự cố và chuyên gia đánh giá tổn thất bảo hiểm yêu cầu bằng chứng tình trạng cuộn dây có tính khoa học nghiêm ngặt. Khác với các thiết bị kiểm tra bảo trì thông thường, XHBX1501 nhấn mạnh phân tích so sánh kép (so sánh pha A-B-C theo chiều ngang + xu hướng theo chiều dọc trước/sau), tuân thủ DL/T911-2004 cho báo cáo có thẩm quyền và tạo tài liệu Word tự động — cung cấp kết luận chẩn đoán có giá trị pháp lý cho các yêu cầu bảo hành, đánh giá bảo hiểm và xác định nguyên nhân gốc rễ sự cố.

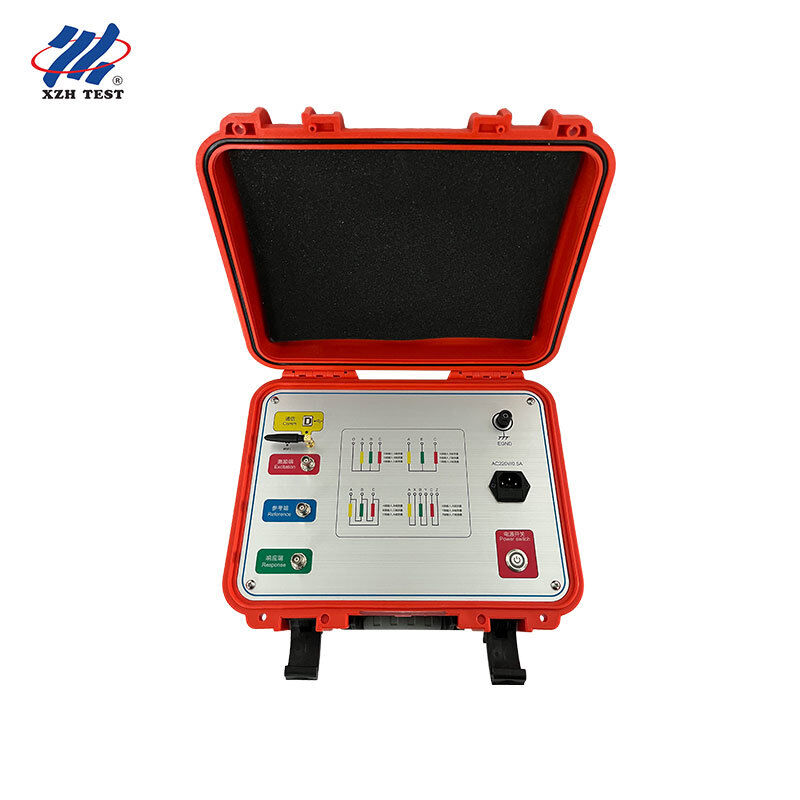

Máy kiểm tra biến dạng cuộn dây máy biến áp XHBX1501 — Công nghệ FRA
Máy kiểm tra biến dạng cuộn dây máy biến áp XHBX1501 sử dụng công nghệ tiên tiến Phân tích đáp ứng tần số (FRA) để chẩn đoán chính xác các lỗi bên trong máy biến áp. Bằng cách đo các thông số đặc trưng của cuộn dây máy biến áp trên các miền tần số khác nhau, thiết bị này định lượng sự thay đổi đáp ứng để xác định mức độ nghiêm trọng của biến dạng cuộn dây. Hệ thống cung cấp dữ liệu chẩn đoán rõ ràng để đánh giá xem máy biến áp có cần bảo trì hay đại tu hay không — cung cấp sự chặt chẽ về bằng chứng cần thiết cho việc điều tra sự cố và đánh giá bảo hiểm.
Công nghệ chẩn đoán
XHBX1501 sử dụng công nghệ quét tần số tốc độ cao DDS (Tổng hợp kỹ thuật số trực tiếp) để chẩn đoán lỗi chính xác trên dải quét 100Hz–2MHz. Hệ thống lấy mẫu A/D kênh kép tốc độ cao 16-bit ghi lại đồng thời cả dữ liệu đáp ứng biên độ và pha, cho phép xác định:
Biến dạng xoắn và phình cuộn dây
Dịch chuyển và nghiêng cuộn dây
Biến dạng ngắn mạch giữa các vòng dây
Lỗi ngắn mạch tiếp xúc giữa các pha
Các tính năng chính
Chế độ quét kép: Hệ thống đo quét tần số tuyến tính và quét phân đoạn cung cấp các cấu hình kiểm tra linh hoạt được tối ưu hóa cho các kích thước máy biến áp và mục tiêu điều tra khác nhau.
Chỉ số tần số linh hoạt: Hỗ trợ cả chỉ số tần số tuyến tính và logarit để phù hợp với các yêu cầu chẩn đoán cụ thể và nhu cầu tuân thủ tiêu chuẩn.
Phân tích so sánh kép: So sánh ngang đánh giá sự tương đồng của các pha A-B-C để xác định các mẫu biến dạng không đối xứng. So sánh dọc xếp chồng các phép đo hiện tại với dữ liệu cơ sở lịch sử để phát hiện sự suy giảm lũy tiến theo thời gian.
Bộ vi xử lý tốc độ cao: Tích hợp vượt trội với xử lý trên bo mạch mang lại tốc độ kiểm tra 1–2 phút mỗi pha, cho phép phân tích ba pha toàn diện trong một lần ghé thăm hiện trường.
Giao tiếp kép: Cổng USB để kết nối trực tiếp với PC và tùy chọn Bluetooth không dây để vận hành từ xa và truyền dữ liệu trong các lắp đặt máy biến áp nguy hiểm hoặc khó tiếp cận.
Tạo báo cáo tự động: Phần mềm tự động biên soạn dữ liệu kiểm tra, đường cong so sánh và kết luận chẩn đoán thành tài liệu Word được định dạng — sẵn sàng để đưa vào báo cáo điều tra sự cố, hồ sơ yêu cầu bảo hiểm và tài liệu bảo hành.
Tuân thủ DL/T911-2004: Tuân thủ đầy đủ tiêu chuẩn ngành điện Trung Quốc về phân tích đáp ứng tần số của máy biến áp điện lực, đảm bảo tính chấp nhận theo quy định của các phát hiện chẩn đoán.
Thông số kỹ thuật
| Dải tần quét |
100Hz – 2MHz |
| Dải đo biên độ |
-100dB – 20dB |
| Độ chính xác tần số quét |
0.005% |
| Trở kháng đầu ra tín hiệu |
50Ω |
| Trở kháng đầu vào tín hiệu |
1MΩ |
| Biên độ đầu ra tín hiệu |
±10V đỉnh (Có thể điều chỉnh bằng phần mềm) |
| Lấy mẫu A/D |
Kênh kép 16-bit tốc độ cao |
| Tốc độ kiểm tra |
1–2 phút mỗi cuộn dây pha |
| Giao tiếp |
USB + Bluetooth không dây tùy chọn |
| Kích thước |
310 × 400 × 330 mm (Vỏ nhôm) |
| Tiêu chuẩn tuân thủ |
DL/T911-2004 |
Câu hỏi thường gặp
Q1: Kiểm tra biến dạng cuộn dây dựa trên FRA hỗ trợ điều tra sự cố pháp y như thế nào?
Phân tích đáp ứng tần số tạo ra một dấu vân tay điện độc đáo cho mỗi cuộn dây máy biến áp. Sau một sự cố — cho dù do lực ngắn mạch, hư hỏng do vận chuyển hay lỗi sản xuất — XHBX1501 so sánh đáp ứng tần số sau sự cố với đường cong cơ sở hoặc đường cong của đơn vị tương tự để xác định cuộn dây nào bị biến dạng, mức độ dịch chuyển và liệu mẫu hư hỏng có phù hợp với cơ chế sự cố được báo cáo hay không. Phương pháp so sánh kép (so sánh pha A-B-C theo chiều ngang + theo chiều dọc trước/sau) cung cấp bằng chứng khách quan, có thể định lượng phù hợp để phân tích nguyên nhân gốc rễ, xác minh yêu cầu bảo hiểm và giải quyết tranh chấp bảo hành.
Q2: XHBX1501 có thể xác định những loại lỗi cuộn dây nào?
Công nghệ quét tần số tốc độ cao DDS phát hiện bốn loại biến dạng chính: (1) Xoắn và phình cuộn dây — biến dạng xuyên tâm thường do lực điện từ trong các sự kiện lỗi xuyên qua gây ra; (2) Dịch chuyển và nghiêng cuộn dây — chuyển động theo trục thường do tác động vận chuyển hoặc sự kiện địa chấn; (3) Biến dạng ngắn mạch giữa các vòng dây — lỗi cách điện cục bộ giữa các vòng dây liền kề; và (4) Ngắn mạch tiếp xúc giữa các pha. Mỗi loại lỗi tạo ra các dấu hiệu đáp ứng tần số khác biệt mà phần mềm phân tích tương quan với các mẫu lỗi đã biết để chẩn đoán nhanh chóng.
Q3: Báo cáo kiểm tra do thiết bị tạo ra có thể được sử dụng làm bằng chứng trong các yêu cầu bảo hiểm hoặc bảo hành không?
Có. XHBX1501 tuân thủ đầy đủ DL/T911-2004, tiêu chuẩn ngành điện Trung Quốc về phân tích đáp ứng tần số trên máy biến áp điện lực. Chức năng tạo báo cáo Word tự động biên soạn dữ liệu đo lường thô, đường cong đáp ứng tần số, lớp phủ so sánh theo chiều ngang và chiều dọc, và kết luận chẩn đoán vào một tài liệu được định dạng duy nhất. Khi kết hợp với tài liệu chuỗi giám sát và hồ sơ hiệu chuẩn phù hợp, các báo cáo này cung cấp bằng chứng có thể bảo vệ khoa học được chấp nhận bởi các chuyên viên điều chỉnh bảo hiểm, quản trị viên bảo hành và hội đồng trọng tài cho các yêu cầu bồi thường lỗi máy biến áp.
Q4: Sự khác biệt giữa phân tích so sánh theo chiều ngang và theo chiều dọc là gì?
So sánh theo chiều ngang đánh giá sự tương đồng đáp ứng tần số trên ba pha (A, B, C) của cùng một máy biến áp. Vì cả ba pha đều có đặc điểm thiết kế và sản xuất giống hệt nhau, nên sự sai lệch đáng kể trong đường cong đáp ứng của một pha cho thấy biến dạng cục bộ trong cuộn dây cụ thể đó. So sánh theo chiều dọc xếp chồng phép đo hiện tại với dữ liệu cơ sở lịch sử từ cùng một máy biến áp — thường là hồ sơ kiểm tra tại nhà máy hoặc phép đo hiện trường trước đó. Sự sai lệch lũy tiến trong so sánh theo chiều dọc cho thấy sự suy giảm cuộn dây dần dần theo thời gian, trong khi những thay đổi đột ngột cho thấy hư hỏng do sự kiện gây ra. Sử dụng cả hai phương pháp cùng nhau cung cấp bức tranh chẩn đoán toàn diện nhất.
Q5: Có những tùy chọn kết nối nào cho việc sử dụng tại hiện trường và trong phòng thí nghiệm?
XHBX1501 cung cấp các giao diện giao tiếp kép: một cổng USB tiêu chuẩn để kết nối trực tiếp với máy tính xách tay hoặc máy tính bảng chạy hệ điều hành Windows chạy phần mềm phân tích và tùy chọn Bluetooth không dây để vận hành từ xa. Kết nối Bluetooth đặc biệt có giá trị trong môi trường trạm biến áp nơi máy biến áp đang được kiểm tra có thể nằm trong khu vực hạn chế tiếp cận, ở độ cao hoặc gần thiết bị đang hoạt động — cho phép người vận hành kiểm soát các phép đo và xem dữ liệu từ khoảng cách an toàn mà không cần chạy cáp truyền thông dài qua khu vực phân phối.
