Trình kiểm tra biến dạng cuộn dây biến áp với công nghệ FRA XHBX1501

Name: Trình kiểm tra biến dạng cuộn dây biến áp với công nghệ FRA XHBX1501
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHBX1501
Price: 4,115.00 USD
Availability: InStock

Chi tiết sản phẩm:

Nguồn gốc:	Trung Quốc
Hàng hiệu:	XZH TEST
Chứng nhận:	CE/ISO
Số mô hình:	XHBX1501

Thông tin chi tiết

Nguồn gốc:

Trung Quốc

Hàng hiệu:

XZH TEST

Chứng nhận:

CE/ISO

Số mô hình:

XHBX1501

Làm nổi bật:

High Light

Làm nổi bật:

DDS Precision Frequency Sweeping

Thiết lập dấu vân tay cơ sở nhà máy

Xét nghiệm A/D 16 bit hai kênh

Trading Information

Số lượng đặt hàng tối thiểu:

1 đơn vị

Giá bán:

Có thể đàm phán

chi tiết đóng gói:

bao bì gỗ

Thời gian giao hàng:

5-8 ngày làm việc

Điều khoản thanh toán:

T/T

Khả năng cung cấp:

2000 đơn vị/năm

Mô tả sản phẩm

️ Ứng dụng mục tiêu:Được xây dựng đặc biệt cho các dây chuyền sản xuất biến áp và các bộ phận QA / QC cần thiết lập dấu vân tay cơ sở FRA chính xác và có thể truy xuất trước khi vận chuyển sản phẩm.Khác với các thiết bị chẩn đoán thực địa, the XHBX1501 focuses on factory-floor verification of winding integrity immediately after assembly — creating the authoritative reference dataset against which all future field measurements will be compared throughout the transformer's 30+ year service life.

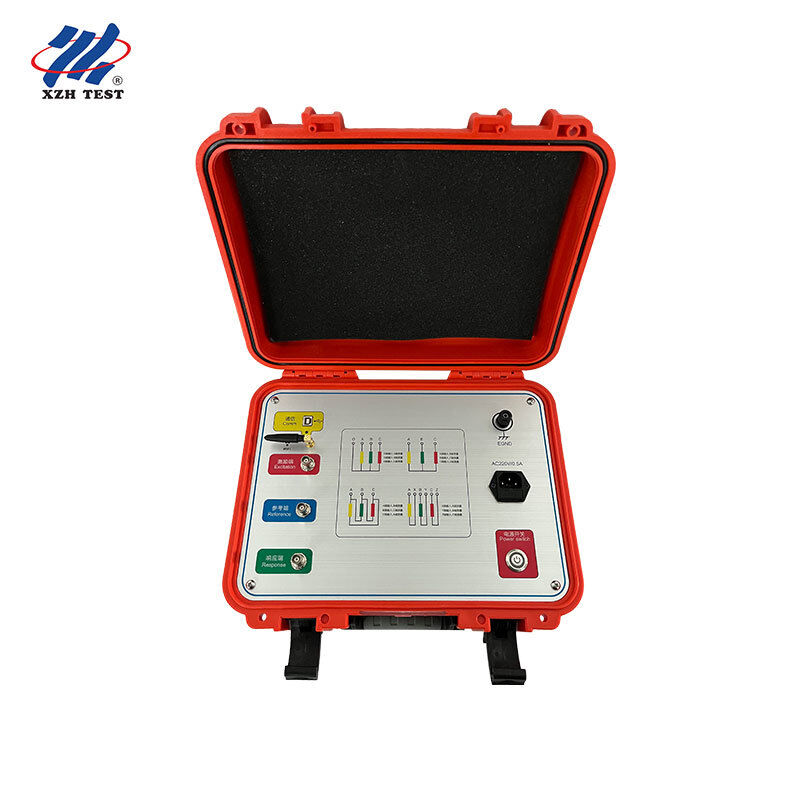

Trình kiểm tra biến dạng cuộn dây biến dạng FRA Technology XHBX1501

Các XHBX1501 biến tần Wind Deformation Tester sử dụng tiên tiếnPhân tích phản ứng tần số (FRA)công nghệ để đánh giá chính xác điều kiện cuộn bên trong biến áp bằng cách đo các thông số đặc trưng trên các phạm vi tần số khác nhau,dụng cụ này định lượng các thay đổi phản ứng cuộn để xác định mức độ biến dạng, cho phép đánh giá chính xác liệu các bộ biến đổi có cần bảo trì hoặc sửa chữa.nó thiết lập các dấu vân tay vàng tham chiếu FRA mà neo toàn bộ chiến lược chẩn đoán vòng đời của bộ biến áp.

XHBX1501

Các đặc điểm chính để đảm bảo chất lượng sản xuất

Xây dựng cơ sở của nhà máy:Tạo ra dấu vân tay phản ứng tần số chính xác cho mỗi dây chuyền biến áp mới được sản xuất trước khi vận chuyểnyêu cầu bảo hành, và điều tra thất bại.
DDS Digital Frequency Sweeping:Công nghệ tổng hợp kỹ thuật số trực tiếp chính xác cung cấp chẩn đoán lỗi chính xác trên toàn bộ phạm vi 100Hz ∼2MHz, phát hiện xoắn, phình, dịch chuyển, nghiêng, mạch ngắn giữa các vòng quay,và các lỗi liên lạc giữa các giai đoạn trong quá trình thử nghiệm sản xuất.
Thử nghiệm A/D 16 bit hai kênh:Việc thu thập hai kênh đồng bộ tốc độ cao của cả dữ liệu phản ứng phế độ và pha đảm bảo độ chính xác đo lường cấp phòng thí nghiệm trên sàn nhà máy.
Khả năng so sánh hai lần:So sánh theo chiều ngang (chứng minh đối xứng pha A-B-C) đảm bảo tất cả ba pha đều đáp ứng dung sai sản xuất.So sánh theo chiều dọc cho phép các kỹ thuật viên thực địa tương lai chồng lên các phép đo dịch vụ so với đường cơ sở của nhà máy để phát hiện sớm sự xuống cấp.
Chế độ quét kép:Xét sóng tần số tuyến tính và phân đoạn với chỉ mục tuyến tính hoặc logaritm ️ cấu hình linh hoạt để phù hợp với thiết kế biến áp cụ thể và yêu cầu thông số kỹ thuật của khách hàng.
Sản xuất báo cáo tự động:Tóm lại dữ liệu thử nghiệm, đường cong so sánh và kết luận chẩn đoán vượt qua / thất bại thành các tài liệu Word được định dạngvà hồ sơ truy xuất nguồn gốc QA.
DL/T911-2004 Tuân thủ:Phù hợp đầy đủ với tiêu chuẩn ngành công nghiệp điện, đảm bảo kết quả thử nghiệm nhà máy được khách hàng tiện ích, kiểm tra viên bên thứ ba và cơ quan quản lý chấp nhận.

Thông số kỹ thuật

Phạm vi tần số quét	100Hz 2MHz
Phạm vi đo chiều rộng	-100dB 20dB
Độ chính xác tần số quét	0.005%
Khống chế đầu ra tín hiệu	50Ω
Khống chế đầu vào tín hiệu	1MΩ
Phạm vi phát tín hiệu	±10V đỉnh (được điều chỉnh bằng phần mềm)
A/D lấy mẫu	Đường truyền hai 16-bit tốc độ cao
Tốc độ thử nghiệm	1 ¢ 2 phút mỗi pha cuộn
Truyền thông	USB + Bluetooth tùy chọn
Kích thước	310 × 400 × 330 mm (Aluminum Case)
Tiêu chuẩn tuân thủ	DL/T911-2004

Câu hỏi thường gặp

Q1: Tại sao việc thiết lập dấu vân tay cơ sở nhà máy là điều cần thiết cho quản lý vòng đời biến áp?

Mức độ cơ bản của FRA là một tập dữ liệu tham khảo quan trọng nhất cho toàn bộ tuổi thọ của một bộ biến áp. field technicians comparing post-incident or maintenance FRA measurements have no authoritative "as-manufactured" signature to reference — forcing reliance on sister-unit comparisons that may mask gradual degradation shared across all unitsXHBX1501 tạo ra dấu vân tay vàng này tại thời điểm sản xuất, khi hình học cuộn được biết là chính xác, cung cấp một tham chiếu không thể chối cãi cho các yêu cầu bảo hành,Kiểm tra sau khi vận chuyểnĐây là một yêu cầu tiêu chuẩn trong nhiều thông số kỹ thuật mua sắm tiện ích cho bộ biến áp trên 110kV.

Q2: Làm thế nào quy trình làm việc kiểm tra nhà máy tích hợp với các quy trình QA sản xuất hiện có?

XHBX1501 được thiết kế để tích hợp liền mạch vào thử nghiệm sản xuất biến áp.Một phép đo ba giai đoạn hoàn chỉnh sẽ thêm thời gian tối thiểu vào trình tự thử nghiệm nhà máy hiện cóChức năng báo cáo tự động Word tạo ra một tài liệu định dạng chứa tất cả các đường cong phản ứng tần số, dữ liệu so sánh pha,và kết luận vượt qua/không đạt kết quả ️ được gắn trực tiếp vào gói tài liệu thử nghiệm chấp nhận nhà máy (FAT) của bộ biến áp. USB và kết nối Bluetooth tùy chọn cho phép chuyển dữ liệu đến cơ sở dữ liệu QA nhà máy và kho lưu trữ sản phẩm của khách hàng mà không cần phiên bản thủ công.

Q3: Các loại lỗi cuộn dây nào có thể được phát hiện trong quá trình thử nghiệm sản xuất?

XHBX1501 xác định bốn loại chính của sự bất thường cuộn dây trong quá trình sản xuất: (1) Cuộn dây xoắn và phình ra(2) Di chuyển cuộn dây và nghiêng ∆ sai trật tự trục có thể phát hiện trước khi bộ biến áp rời khỏi nhà máy; (3) biến dạng mạch ngắn giữa các vòng quay ̇ bằng chứng về tổn thương cách điện trong quá trình lắp ráp; và (4) lỗi liên lạc giai đoạn đến giai đoạn.Việc phát hiện các khiếm khuyết này tại nhà máy ngăn ngừa các lỗi trên thực địa tốn kém và yêu cầu bảo hành, trong khi công nghệ quét chính xác DDS đảm bảo ngay cả những bất thường tinh tế cũng được ghi nhận trong dấu vân tay cơ bản.

Q4: Dữ liệu cơ bản của nhà máy nên được chuyển đến khách hàng cuối như thế nào?

XHBX1501 hỗ trợ nhiều phương pháp chuyển dữ liệu: (1) Sản xuất tài liệu Word tự động(2) Xuất khẩu bộ nhớ USB ¥ các tập tin dữ liệu thô tương thích với phần mềm phân tích được cung cấp cho khách hàng(3) Kết nối PC trực tiếp qua USB để tích hợp với các hệ thống quản lý QA của nhà máy.Chúng tôi khuyên bạn nên cung cấp cho khách hàng cả báo cáo định dạng PDF / Word để tham khảo ngay lập tức và các tệp dữ liệu thô để so sánh theo chiều dọc trong tương lai bằng cách sử dụng phần mềm phân tích FRA của riêng họ. Định dạng phù hợp với DL/T911-2004 đảm bảo khả năng tương tác với các nền tảng chẩn đoán tiện ích tiêu chuẩn.

Q5: Dấu vân tay cơ bản có thể xác minh tính toàn vẹn của cuộn sau khi vận chuyển đến vị trí lắp đặt không?

Và đây là một trong những ứng dụng có giá trị nhất của hệ thống cơ bản của nhà máy.một phép đo FRA nhanh bằng bất kỳ dụng cụ tương thích nào có thể được so sánh với đường cơ sở của nhà máy để xác minh rằng không có biến dạng cuộn xảy ra trong quá trình vận chuyển và xử lýChức năng so sánh theo chiều dọc phủ các phép đo tại chỗ trực tiếp trên các đường cong tham chiếu của nhà máy, ngay lập tức làm nổi bật bất kỳ sai lệch nào.Điều này đặc biệt quan trọng đối với các bộ biến áp điện lớn được vận chuyển qua những khoảng cách dài hoặc địa hình khó khăn, trong đó sự dịch chuyển cuộn dây do vận chuyển là một chế độ thất bại được biết đến.Xác định thiệt hại như vậy trước khi đưa vào sử dụng có thể ngăn chặn sự cố trong khi sử dụng thảm khốc và giải quyết các khiếu nại bảo hiểm vận chuyển hiệu quả.
