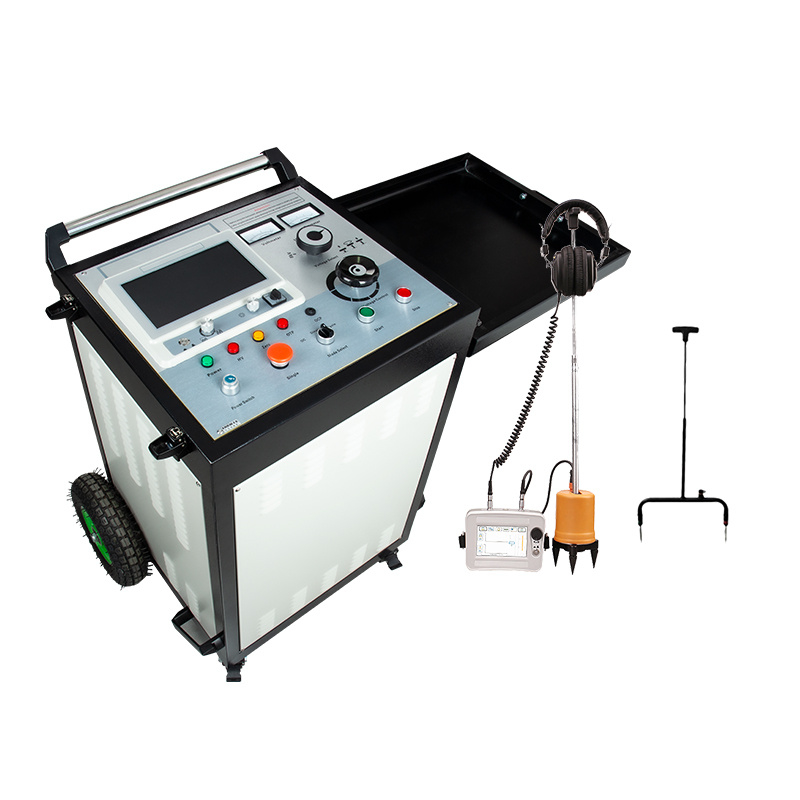

Máy định vị lỗi cáp TDR di động với màn hình cảm ứng 10.1 inch

Thiết bị di động ngoài trời với bốn bánh, IP43

Giao diện núm xoay đơn "xoay & nhấp" rất dễ sử dụng

Năng lượng xung/đánh 2.048

Kiểm tra/xung/đánh DC Joule lên đến 32 kV, đốt lên đến 32 kV Công suất làm việc 2000VA Phương pháp định vị trước: ARC Multishot, ICE và DECAY, xung điện áp thấp Mạch an toàn tích hợp để theo dõi kết nối đất (F-Ohm) và theo dõi điện thế chạm (F-Voltage)

Tính năng

• Màn hình cảm ứng TFT màu 10,1 inch;

• Hệ thống nhúng, an toàn, ổn định, hiển thị và chế độ vận hành đơn giản;

• Với chức năng kiểm tra vận tốc sóng cáp, chiều dài cáp và khoảng cách lỗi;

• Lấy mẫu liên tục hoàn toàn tự động, chụp dạng sóng mọi lúc, kịp thời và chính xác.

• Với cài đặt phạm vi kiểm tra tự động, phân tích dạng sóng tự động và hiển thị khoảng cách kiểm tra.

• Menu tiếng Trung đầy đủ, cảm ứng và nút mã hóa hai chế độ vận hành, đơn giản, nhanh chóng và đáng tin cậy.

• Với phương pháp xung điện áp thấp, phương pháp phóng điện áp cao, phương pháp xung đa (8 lần) công nghệ kiểm tra, hiển thị dạng sóng mượt mà và dễ đọc.

• Khi sử dụng phương pháp xung đa, nó được sử dụng với bộ ghép xung để hiển thị 8 nhóm so sánh dạng sóng điện áp cao và thấp, thuận tiện cho khoảng cách kiểm tra tự động, phân tích thủ công và đo khoảng cách.

• Dụng cụ có khả năng xử lý dữ liệu mạnh mẽ, thuận tiện cho người dùng quản lý và lưu trữ các tệp dạng sóng.

• Nó có chức năng lưu trữ dạng sóng kiểm tra lớn: các dạng sóng được kiểm tra tại chỗ có thể được lưu trữ thuận tiện trong dụng cụ theo thứ tự được chỉ định bởi các quy định đặt tên của Trung Quốc, để chúng có thể được gọi ra để quan sát và phân tích bất cứ lúc nào; nó có thể lưu trữ hơn 8.000 hồ sơ dạng sóng xung điện áp thấp và phóng điện áp cao, và hơn 250 hồ sơ dạng sóng xung đa. Các tệp dạng sóng có thể được nhập vào phần mềm máy tính để quản lý và phân tích bằng cách sử dụng giao tiếp USB.

• Độ sáng cực cao, độ sáng đèn nền LED lên đến 280nit, độ phân giải 1024*600, dễ vận hành dưới ánh nắng trực tiếp.

• Tích hợp bộ pin lithium dung lượng lớn, hỗ trợ sạc nhanh và có thể được kiểm tra trong môi trường không có nguồn điện.

Thông số kỹ thuật

Tính năng chung

Chức năng hệ thống

2. Sử dụng nguyên tắc phản xạ sóng di chuyển để đo sơ bộ tất cả các loại lỗi cách điện chính của cáp

3. Sử dụng phương pháp đồng bộ âm thanh và từ tính để đo chính xác tất cả các loại lỗi cách điện chính của cáp

I, Máy phát xung điện áp cao

Chế độ đầu ra

I

8 phép đo so sánh trên mỗi lần chụp ARM được hiển thị (tính năng Multishot) và kết quả được đánh giá tự động. Xung ICE/Surge: Sau khi đánh lửa lỗi thông qua phóng điện tụ điện, phương pháp Dòng xung hoặc Xung đột biến đo thành phần dòng điện của sóng di chuyển, Kỹ thuật này phù hợp với cáp dài và cáp PILC.

 DECAY: Sau khi đánh lửa lỗi thông qua nguồn HV DC, phương pháp DECAY đo thành phần điện áp của sóng di chuyển. Kỹ thuật này phù hợp với cáp rất dài, cáp truyền tải HV và các lỗi có điện áp đánh thủng rất cao.

IFL: Định vị lỗi không liên tục; để tìm các lỗi không liên tục với các đặc tính thay đổi tạm thời như chúng thường xảy ra trong hệ thống chiếu sáng đường phố.
