| Place of Origin: | Xi'an, Shaanxi, China |
| Hàng hiệu: | XZH TEST |
| Chứng nhận: | ISO,CE |
| Model Number: | 502A+503C+535-4TS+507 |

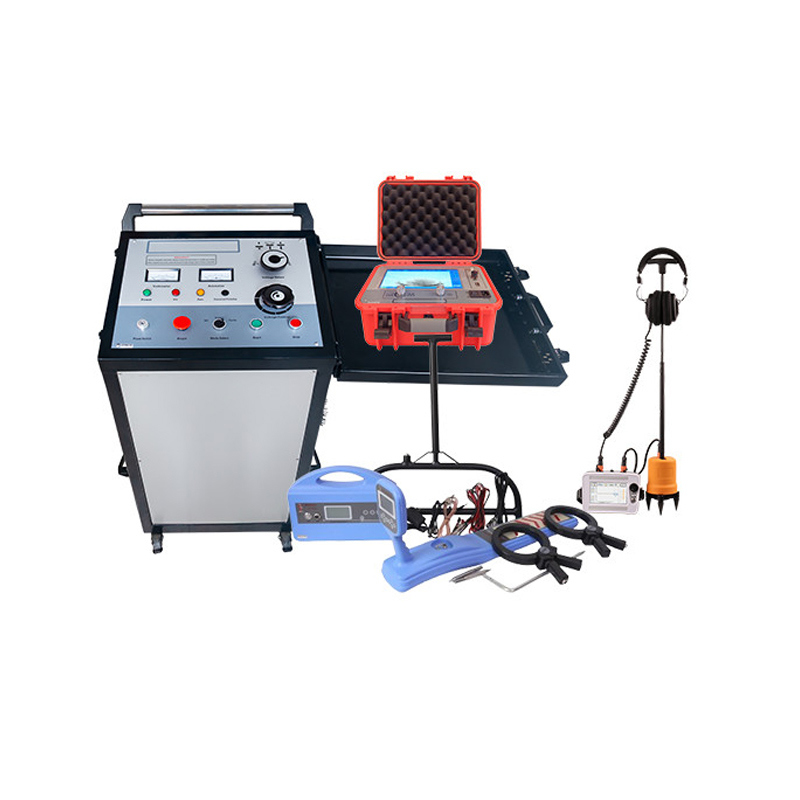

Bộ định vị lỗi cáp ngầm XZH TEST, hệ thống định vị lỗi cáp di động
1. Thông số kỹ thuật
| Chức năng hệ thống | ||
|
1. Sử dụng xung DC hoặc điện áp cao để làm cho điểm lỗi cáp phóng điện và phóng điện 2. Sử dụng nguyên lý phản xạ sóng di chuyển để đo sơ bộ tất cả các loại lỗi cách điện chính của cáp 3. Sử dụng phương pháp đồng bộ âm thanh-từ tính để đo chính xác tất cả các loại lỗi cách điện chính của cáp |
||
| I,Caomáy phát xung điện áp XHHV535-4T | ||
| Chế độ đầu ra, tần số, công suất đầu ra, điện trở vòng lặp, dòng điện vòng lặp, dung lượng pin còn lại, cảnh báo điện áp nguy hiểm, v.v. | DC, Đơn, Chu kỳ | |
| Phương pháp kết nối trực tiếp, phương pháp ghép nối, phương pháp cảm ứng | 0-8kV/0-16kV/0-32kV, có thể chuyển đổi ba điện áp | |
| Tụ điện tích hợp | 64μF/16μF/4μF | |
| Năng lượng phóng điện | 2048J | |
| Công suất va đập | 2000VA | |
| Tốc độ xung | Tự động va đập trong khoảng 6 giây, va đập thủ công trong bất kỳ thời gian kiểm soát nào | |
| Chuyển đổi mức điện áp xung | Thủ công | |
| Loại điều chỉnh điện áp | Liên tục | |
| Chỉ dẫn | Đo điện áp phía điện áp cao, chỉ báo điện áp và dòng điện đầu ra theo thời gian thực | |
| Chuyển đổi chế độ hoạt động | Thủ công | |
| Dòng điện đầu ra liên tục | 60mA | |
| Bảo vệ an toàn | Với chức năng bảo vệ khởi động bằng không, an toàn và đáng tin cậy | |
| Phóng điện | Thiết kế đo điện áp cao độc đáo, ở trạng thái dừng, nó sẽ tự động xả điện dung bên trong của thiết bị | |
| Thời gian làm việc | AC 220V±15% ,50Hz±2Hz | |
| Kiểm tra điện áp chịu đựng DC | Điện áp đầu ra có thể điều chỉnh và phạm vi chỉ báo 0-35Kv, phạm vi chỉ báo dòng điện đầu ra 0-20A | |
| Dòng điện đốt |
Điều kiện lỗi (đốt) với dòng điện lên đến 60 mA @ 32 kV |
|
| An toàn |
Quá áp, Quá dòng, Bảo vệ quá nhiệt. Tự động xả sau khi vận hành |
|
| Xếp hạng bảo vệ | Không thấp hơn IP54 | |
| Kích thước (mm) | 534L×444W×805H mm | |
| Tổng trọng lượng | Không quá 120kg | |
| IITần số đầu raPhương pháp kiểm tra | ||
| Xung điện áp thấp, Dòng xung, Điện áp xung, Xung nhiều xung ARC | Tốc độ lấy mẫu | |
| 1MHz～400MHz | Đầu ra xung | |
| Đơn cực | Biên độ xung | |
| 300V | Độ rộng xung | |
| 0.15μS/0.30μS /0.60μS/1.20μS/2.4μS/5.0μS/7.5μS/10μS | Phạm vi đo | |
| ≥120km | Phạm vi đo | |
| 100m/300m/500m/1km/3km/5km/10km/25km/50km/100km | Độ phân giải tối thiểu | |
| 0.07m | Sai số đo | |
| ≤±(0.5％×L+1m),L là chiều dài cáp | Độ lợi tín hiệu | |
| 0…100%, có thể điều chỉnh | Tốc độ lan truyền | |
| 10…999.9m/µs | Trở kháng đầu ra | |
| Tự động khớp | Kích hoạt | |
| Tự động tiếp tục |
Điều kiện làm việc |
|
| nhiệt độ -25℃～+65℃, độ ẩm tương đối 85%, áp suất khí quyển 750±30mmHg | III | |
| ,, Máy xác định vị trí lỗi cáp XHDD503CTần số đầu raChế độ tiêu chuẩn, chế độ nâng cao, chế độ giảm tiếng ồn, chế độ tùy chỉnh (ms, dạng sóng) | ||
| Phương pháp cố định điểm | Phương pháp chênh lệch thời gian thông minh, phương pháp kiểm tra điện từ, phương pháp đo âm thanh | |
| Độ chính xác định vị | Điểm cố định: 0.1m, Đường dẫn: 0.1m | |
| Hiển thị | TFT siêu sáng 5 inch, màu thật 800×480 | |
| ≥10m | Ngôn ngữ đồ họa trực quan hơn | |
| Độ lợi | 120dB, điều chỉnh hoàn toàn tự động, cũng có thể điều chỉnh thủ công | |
| Dải tần số | 100～1600Hz | |
| Dải động | 0～112dB (16 bánh răng) | |
| Kích hoạt đồng bộ | Kích hoạt đồng bộ hoàn toàn tự động bằng âm thanh; kích hoạt đồng bộ hoàn toàn tự động bằng từ trường | |
| Phạm vi phát hiện | 0.00～99.99ms,75mV～75V | |
| Đầu dò | Tự động tắt tiếng, đầu dò thông minh kim loại kỹ thuật số hoàn toàn | |
| Tai nghe | Công nghệ giảm tiếng ồn và chống nhiễu mạnh cấp quân sự 600Ω | |
| Nguồn điện làm việc | 4*18650 Pin lithium tiêu chuẩn | |
| Thời gian làm việc | Hơn 8 giờ | |
| Nhiệt độ môi trường | -25～65℃; độ ẩm tương đối: ≤90% | |
| Cân nặng | Máy chủ 0.6kg; Cảm biến 1.4kg | |
| Cấp độ chống thấm nước | IP65 | |
| IV | ,, Máy kiểm tra toàn diện đường cáp | |
| Máy phátTần số đầu raTần số thấp (815Hz), tần số trung bình (8kHz), tần số cao (33kHz), tần số vô tuyến (83kHz) | ||
| Công suất đầu ra | ||
| 10W, Bốn mức đầu ra: thấp, trung bình, cao, đầy đủ | Độ sâu phát hiện | |
| 150Vpp | Chế độ đầu ra | |
| Phương pháp kết nối trực tiếp, phương pháp ghép nối, phương pháp cảm ứng | Hiển thị | |
| Chế độ đầu ra, tần số, công suất đầu ra, điện trở vòng lặp, dòng điện vòng lặp, dung lượng pin còn lại, cảnh báo điện áp nguy hiểm, v.v. | Kẹp ghép nối | |
| ≥10m | Máy thu | |
| Chế độ làm việc | Theo dõi, nhận dạng, Điện áp bước | |
| Tần số nhận | ||
| Tần số thấp (815Hz), tần số trung bình (8kHz), tần số cao (33kHz), tần số vô tuyến (83kHz) | Hiển thị | |
| Độ sâu, dòng điện, tần số, chế độ, độ lợi, cường độ tín hiệu, ngày, giờ, v.v. | Độ sâu phát hiện | |
| ≥10m | V Cáp thử nghiệm | |
| (Lưu ý: Do sự tồn tại của điện áp cao 35kV, cáp điện áp cao đặc biệt được chế tạo và nên tránh xa hiện trường trong quá trình vận hành.) | Cáp đầu ra điện áp cao | |
| dây lõi 2.5mm2 màu đỏ, chịu được điện áp 50kV DC, có lớp che chắn, đường kính ngoài 14mm, chiều dài 10 mét, bao gồm cả việc lắp đặt ống chỉ lớn. | ||
| Cáp nối đất | ||
| tiếp đất 3 cột - lõi chính 16mm2 màu trong suốt, nhánh 2.5mm2, chiều dài 10 mét. Bao gồm việc lắp đặt ống chỉ nhỏ. | 2. Tại chỗ | |
