XHGG502A2
Mô tả

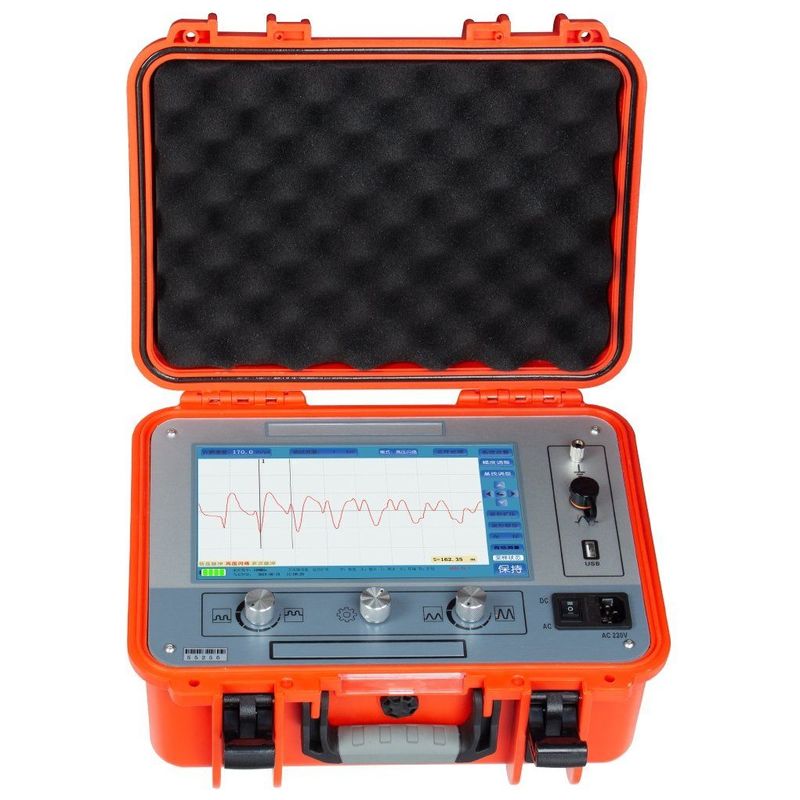

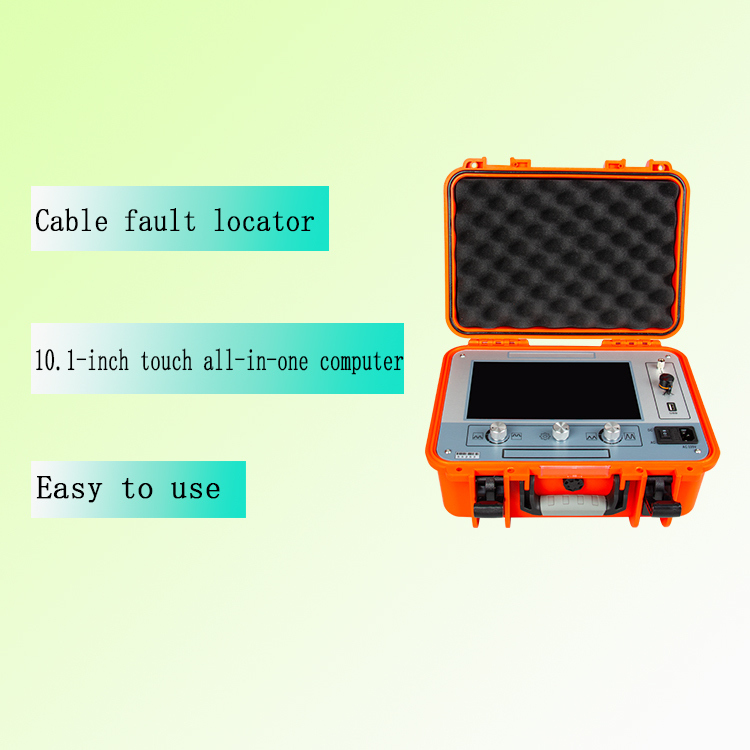

Máy kiểm tra lỗi cáp sử dụng máy tính tích hợp cảm ứng 10,1 inch cấp công nghiệp, giao diện phần mềm hoạt động đơn giản, mạch tích hợp và thiết bị cấp công nghiệp,và pin lithium-ion cỡ lớn, ổn định, đáng tin cậy và dễ sử dụng.
Máy kiểm tra lỗi cáp này là một dụng cụ đặc biệt để đo lường và phân tích tình trạng và khoảng cách lỗi của cáp điện.Máy kiểm tra lỗi cáp này sử dụng sự kết hợp của công nghệ điện tử hiện đại và công nghệ máy tính để đạt được lọc tín hiệu, thu thập, xử lý dữ liệu, hiển thị đồ họa và phân tích đồ họa.
Máy kiểm tra lỗi cáp này là phù hợp với kháng cự thấp, mạch ngắn, mạch mở và lỗi ngắt kết nối của cáp điện, dây đồng trục tần số cao, cáp đèn đường,và dây chèn được chôn vùi làm bằng các vật liệu khác nhau với các phần cắt ngang và phương tiện khác nhau, cũng như rò rỉ kháng cao và flashover kháng cao. lỗi mạng. các thông số kỹ thuật phù hợp với "GB / T 18268.1 Yêu cầu chống nhiễu cho thiết bị thử nghiệm được sử dụng trong các địa điểm công nghiệp", "DL/T 849.1-2019 Các điều kiện kỹ thuật chung cho các máy kiểm tra đặc biệt cho thiết bị điện Phần 1: Máy kiểm tra đèn flash lỗi cáp",Yêu cầu tiêu chuẩn "JJF1042-2020" "Các thông số kỹ thuật hiệu chuẩn cho các máy kiểm tra lỗi cáp".
Chế độ làm việc: TDR ((lực điện áp thấp), Flashover điện áp cao ((ICE ((lực điện xung) / Decay)
Đặc điểm
• Màn hình cảm ứng TFT đầy màu 10,1 inch;
• Hệ thống nhúng, chế độ hiển thị và vận hành an toàn, ổn định và đơn giản;
• Với chức năng kiểm tra tốc độ sóng cáp, chiều dài cáp và khoảng cách lỗi;
• Lấy mẫu liên tục hoàn toàn tự động, thu hình sóng mọi lúc, kịp thời và chính xác.
• Được trang bị thiết lập phạm vi thử nghiệm tự động, phân tích hình sóng tự động và hiển thị khoảng cách thử nghiệm.
• Menu đầy đủ bằng tiếng Anh, hai phương thức vận hành của nút chạm và mã hóa, đơn giản, nhanh chóng và đáng tin cậy.
• Được trang bị công nghệ thử nghiệm phương pháp xung điện áp thấp, phương pháp flashover điện áp cao, màn hình hình sóng trơn tru và dễ hiểu.
• Công cụ có khả năng xử lý dữ liệu mạnh mẽ, giúp người dùng dễ dàng quản lý và lưu trữ các tệp hình sóng.
• Có chức năng lưu trữ hình sóng thử nghiệm lớn:các hình dạng sóng được thử nghiệm tại chỗ có thể được lưu trữ thuận tiện trong thiết bị theo thứ tự được chỉ định bởi tên gọi Trung Quốc để thu hồi và quan sát bất cứ lúc nào; nó có thể lưu trữ hơn 8.000 bản ghi của xung điện áp thấp và các dạng sóng flashover điện áp cao và nhiều xung Hơn 250 bản ghi hình dạng sóng có thể được ghi lại,và các tệp hình sóng có thể được nhập vào phần mềm máy tính để quản lý và phân tích bằng cách sử dụng liên lạc USB.
• Độ sáng cực cao, độ sáng đèn nền LED đạt 280nit, độ phân giải 1024 * 600, thuận tiện cho môi trường tiếp xúc với ánh sáng mặt trời trực tiếp khi hoạt động.
Thông số kỹ thuật
| Tần suất lấy mẫu | 80MHz |
| Phạm vi xung điện áp thấp | 100V±15% |
| Phạm vi dải | ≥65km |
| Âm thanh thử nghiệme | 300m/1km/5km/25km/65km |
| Độ rộng xung | 0.125US/0.50US/2.50US/7.25US/10.0US |
| Độ phân giải tối thiểu | 0.1m |
| Khu vực mù thử nghiệm | ≤20m |
| Lỗi đo | ≤±(0,5% × L + 1m), L là chiều dài của cáp |
| Chế độ cung cấp điện | sạc AC110V ~ 240V, 50Hz/60Hz |
| Khối lượng và trọng lượng | L358mm × W284mm × H168mm -4,7kg |
| Điều kiện làm việc | Nhiệt độ -20oC ~ + 65oC, độ ẩm tương đối 90%, áp suất khí quyển 750±30mmHg |
Danh sách đóng gói
XHDD503B
Giới thiệu Máy xác định lỗi cáp XHDD503B sử dụng phương pháp đồng bộ hóa âm thanh và từ để xác định điểm lỗi cáp điện.Các flashover điện tử được tạo ra bởi các máy phát điện xả tác động, được thu và khuếch đại bởi đầu dò tương ứng, và vị trí chính xác của điểm lỗi được xác định bằng phán đoán thính giác và thị giác.Nó là một thiết bị hoàn thành vị trí chính xác của điểm lỗi cáp trong phạm vi đo lường thô và thu thập sự khác biệt thời gian âm thanh và từNó tích hợp công nghệ định vị, kiểm tra đường dẫn hỗ trợ và các công nghệ khác,cung cấp nhiều chế độ thử nghiệm và thông tin nhanh chóng phong phú và đa dạng để hoàn thành hiệu quả và chính xác vị trí lỗi cáp.
Các chỉ số kỹ thuật
| Âm thanhlc- chức năng điểm cố định đồng bộ từ tính | ||
| Âm thanhlc- chức năng điểm cố định đồng bộ từ tính | kênh âm thanh | a) Dải băng thông Tất cả đi qua: 100Hz ~ 1500Hz. Điểm thấp: 100Hz~400Hz. Qualcomm: 150Hz~1500Hz. Dải băng thông: 200Hz~600Hz. b) Tín hiệu tối đa Lợi thế: >=100dB. c) Độ chính xác điểm cố định: 0,1m. |
| Kênh từ trường | Tăng tín hiệu tối đa: >=100db | |
| Chế độ định vị thời gian quá cảnh âm từ: hiển thị hình dạng sóng, hiển thị thời gian quá cảnh âm và từ. | ||
| Tăng tín hiệu: có thể điều chỉnh từ 1 đến 8 cấp độ. | ||
| Kênh từ trường: có thể điều chỉnh từ 1 đến 8 cấp độ | ||
| Biểu đồ thanh tín hiệu hiệu lực âm thanh cho thấy, và ngưỡng kích hoạt âm thanh (0 đến 99 mức) có thể điều chỉnh. | ||
| Sức mạnh tín hiệu điện từ được chỉ ra bằng biểu đồ thanh, ngưỡng kích hoạt từ trường (0 đến 99 mức) có thể điều chỉnh và nó có chức năng kích hoạt từ trường. | ||
| Biểu đồ thanh hiệu suất tín hiệu điện từ, ngưỡng kích hoạt từ trường có thể điều chỉnh, với chức năng kích hoạt từ trường. | ||
| Chế độ định vị chênh lệch thời gian âm từ: hiển thị hình sóng, chênh lệch thời gian âm từ tối đa là 80ms, có thể được tính toán tự động và phân tích bằng tay;nó có thể ghi lại lần cuối cùng khác biệt thời gian âm thanh-magnetic. | ||
| Nguồn cung cấp điện: | a) Pin: tích hợp pin lithium-ion, điện áp 8,4V, công suất 2,4Ah b) Thời gian sử dụng: thời gian sử dụng liên tục > 8 giờ; c) Bộ sạc: đầu vào AC220V±10%, 50Hz; đầu ra danh nghĩa 8,4V, 1A d) Thời gian sạc: <3giờ. |
|
| Chế độ hiển thị: LCD màu 5 inch, độ phân giải 854 * 480, với chức năng cảm ứng. | ||
| Nhiệt độ môi trường hoạt động: -20°C-65°C, độ ẩm≤90% RH, độ cao <4500m. | ||
