| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | XZH TEST |
| Chứng nhận: | CE/ ISO |
| Số mô hình: | XGG502A2 |
Mô tả

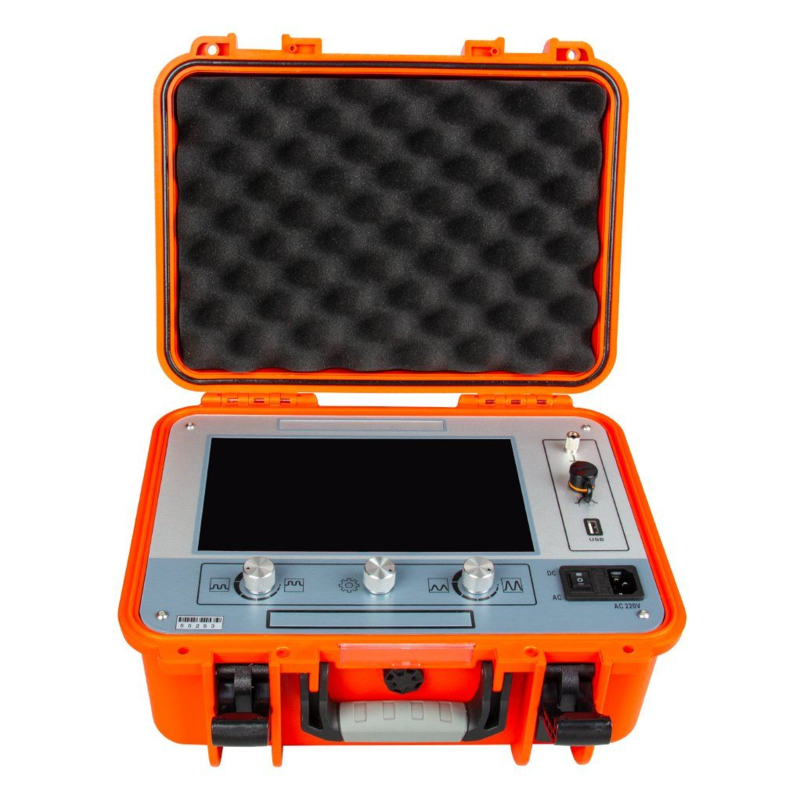

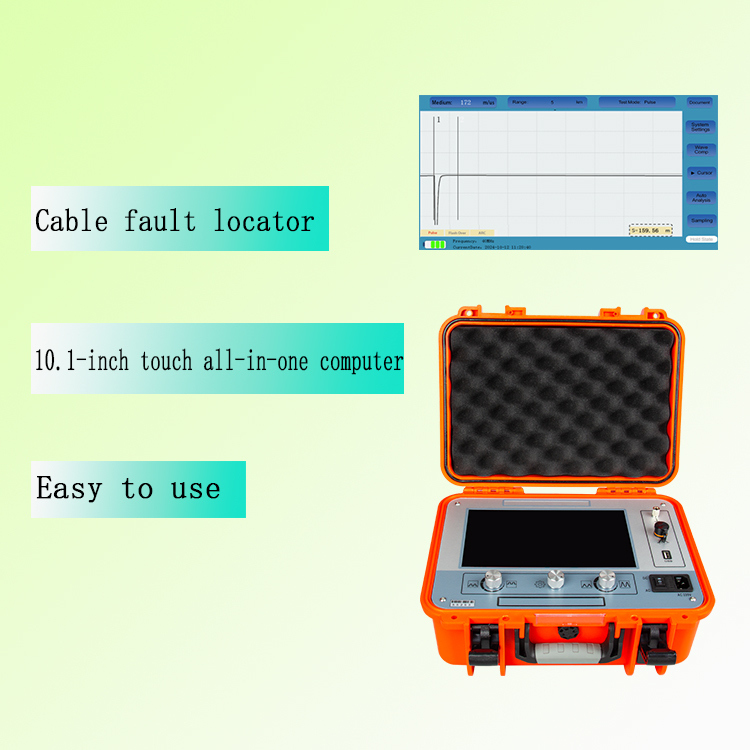

Máy kiểm tra lỗi cáp sử dụng máy tính tích hợp cảm ứng 10.1 inch cấp công nghiệp, giao diện phần mềm vận hành đơn giản, mạch tích hợp và thiết bị cấp công nghiệp, và pin lithium-ion dung lượng lớn tích hợp, ổn định, đáng tin cậy và dễ sử dụng.
Máy kiểm tra lỗi cáp này là một thiết bị đặc biệt để đo và phân tích trạng thái và khoảng cách lỗi của cáp điện. Máy kiểm tra lỗi cáp này sử dụng sự kết hợp giữa công nghệ điện tử hiện đại và công nghệ máy tính để đạt được khả năng lọc tín hiệu, thu thập, xử lý dữ liệu, hiển thị đồ họa và phân tích đồ họa. Đo tốc độ cáp, kiểm tra chiều dài cáp, kiểm tra khoảng cách lỗi cáp.
Máy kiểm tra lỗi cáp này phù hợp với các lỗi điện trở thấp, ngắn mạch, hở mạch và ngắt kết nối của cáp điện, cáp đồng trục tần số cao, cáp đèn đường và dây chôn ngầm được làm từ nhiều loại vật liệu khác nhau với các mặt cắt ngang và môi trường khác nhau, cũng như rò rỉ điện trở cao và đánh thủng điện trở cao. Lỗi mạng. Các thông số kỹ thuật tuân thủ "GB/T 18268.1 Yêu cầu chống nhiễu cho thiết bị kiểm tra được sử dụng trong các địa điểm công nghiệp", "DL/T 849.1-2019 Điều kiện kỹ thuật chung cho các thiết bị kiểm tra đặc biệt cho thiết bị điện Phần 1: Máy kiểm tra chớp lỗi cáp", "JJF1042-2020" "Yêu cầu hiệu chuẩn cho Máy kiểm tra lỗi cáp" tiêu chuẩn.
Chế độ làm việc: TDR (xung điện áp thấp), Đánh thủng điện áp cao (ICE (Dòng xung)/Suy giảm)
Tính năng
• Màn hình cảm ứng TFT màu 10.1 inch;
• Hệ thống nhúng, chế độ hiển thị và vận hành an toàn, ổn định và đơn giản;
• Với chức năng kiểm tra tốc độ sóng cáp, chiều dài cáp và khoảng cách lỗi;
• Lấy mẫu liên tục hoàn toàn tự động, chụp dạng sóng mọi lúc, kịp thời và chính xác.
• Được trang bị cài đặt phạm vi kiểm tra tự động, phân tích dạng sóng tự động và hiển thị khoảng cách kiểm tra.
• Menu tiếng Anh đầy đủ, hai phương pháp vận hành bằng cảm ứng và các nút được mã hóa, đơn giản, nhanh chóng và đáng tin cậy.
• Được trang bị công nghệ kiểm tra phương pháp xung điện áp thấp, phương pháp đánh thủng điện áp cao, màn hình dạng sóng mượt mà và dễ giải thích.
• Thiết bị có khả năng xử lý dữ liệu mạnh mẽ, giúp người dùng thuận tiện quản lý và lưu trữ các tệp dạng sóng.
• Có chức năng lưu trữ dạng sóng kiểm tra lớn: các dạng sóng được kiểm tra tại hiện trường có thể được lưu trữ thuận tiện trong thiết bị theo thứ tự được chỉ định bằng tên tiếng Trung để gọi lại và quan sát bất cứ lúc nào; nó có thể lưu trữ hơn 8.000 bản ghi xung điện áp thấp và dạng sóng đánh thủng điện áp cao, và nhiều xung hơn Hơn 250 bản ghi dạng sóng có thể được ghi lại và các tệp dạng sóng có thể được nhập vào phần mềm máy tính để quản lý và phân tích bằng giao tiếp USB.
• Độ sáng cực cao, độ sáng đèn nền LED đạt 280nit, độ phân giải 1024*600, thuận tiện cho môi trường tiếp xúc trực tiếp với ánh nắng mặt trời trong quá trình vận hành.
Thông số kỹ thuật
| Tần số lấy mẫu | 80MHz |
| Biên độ xung điện áp thấp | 100V±15% |
| Phạm vi đo | ≥65km |
| Phạm vi kiểm trae | 300m/1km/5km/25km/65km |
| Độ rộng xung | 0.125uS/0.50uS/2.50uS/7.25uS/10.0uS |
| Độ phân giải tối thiểu | 0.1m |
| Vùng mù kiểm tra | ≤20m |
| Sai số đo | ≤±(0.5%×L+1m), L là chiều dài cáp |
| Chế độ cấp nguồn | sạc AC110V~240V, 50Hz/60Hz |
| Kích thước và trọng lượng | L358mm×W284mm×H168mm-4.7kg |
| Điều kiện làm việc | Nhiệt độ -20ºC~+65ºC, độ ẩm tương đối 90%, áp suất khí quyển 750±30mmHg |
Danh sách đóng gói
