Hệ thống định vị sự cố cáp 35kV với công suất phóng điện 2048J

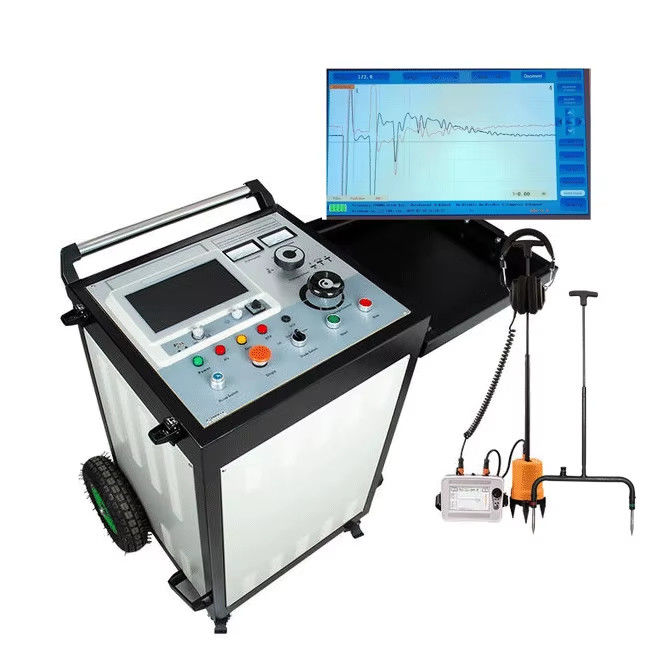

Hệ thống định vị lỗi cáp XHHV535-4TSB được thiết kế để phát hiện các lỗi cách điện chính trong cáp điện với mức điện áp lên đến 35kV và hiệu chỉnh chiều dài cáp. Hệ thống toàn diện này bao gồm một máy kiểm tra lỗi cáp và một máy phát xung điện áp cao.

Máy kiểm tra lỗi cáp có giao diện phần mềm trực quan với thao tác cảm ứng, điều khiển vi điều khiển tập trung và pin lithium-ion dung lượng lớn tích hợp. Hệ thống cấp nguồn độc lập của nó ngăn ngừa nhiễu trong quá trình phóng điện va đập, đảm bảo hoạt động ổn định và đáng tin cậy.

Hệ thống này phù hợp để phát hiện các lỗi khác nhau trong cáp điện, bao gồm các lỗi điện trở thấp, ngắn mạch, hở mạch, đứt dây, rò rỉ điện trở cao và phóng điện hồ quang điện trở cao trên các loại và vật liệu cáp khác nhau.

• Tần số lấy mẫu: 1MHz-400MHz
• Biên độ xung điện áp thấp: 300V±15%
• Phạm vi đo khoảng cách: ≥120km
• Phạm vi kiểm tra: 100m/300m/500m/1km/3km/5km/10km/25km/50km/100km
• Độ rộng xung: 0.15μS đến 10μS
• Độ phân giải tối thiểu: 0.07m
• Vùng mù kiểm tra: ≤10m
• Sai số đo: ≤±(0.5%×L+1m), trong đó L là chiều dài cáp
• Nguồn điện: Pin lithium 10.4AH tích hợp (5 giờ hoạt động, 2 giờ sạc)

Máy xác định vị trí XHDD503E sử dụng công nghệ đồng bộ âm thanh-từ tính để xác định chính xác các lỗi cáp. Khi kết hợp với máy phát xung điện áp cao, nó phát hiện các hiện tượng phóng điện hồ quang thông qua sóng rung, sóng âm và sóng điện từ, hiển thị khoảng cách lỗi và tạo ra các tín hiệu âm thanh để định vị lỗi chính xác.

• Băng thông kênh âm thanh: 100Hz-1600Hz (tùy chọn tất cả các bộ lọc, bộ lọc thông thấp, bộ lọc thông cao, bộ lọc thông dải)
• Điều chỉnh 8 cấp độ cho các kênh âm thanh, từ tính và điện áp
• Đầu ra âm thanh: Độ lợi 16 cấp (0-112dB), trở kháng 350Ω
• Phạm vi phát hiện: 0.00-99.99ms, 75mV-75V
• Độ chính xác phát hiện: ≤0.1m (định vị), ≤0.5m (điện áp bước/đường dẫn)
• Nguồn điện: 4×pin lithium 18650 (8+ giờ ở chế độ chờ)
• Nhiệt độ hoạt động: -25℃ đến 65℃
• Kích thước: 428×350×230mm
• Trọng lượng: 7kg
