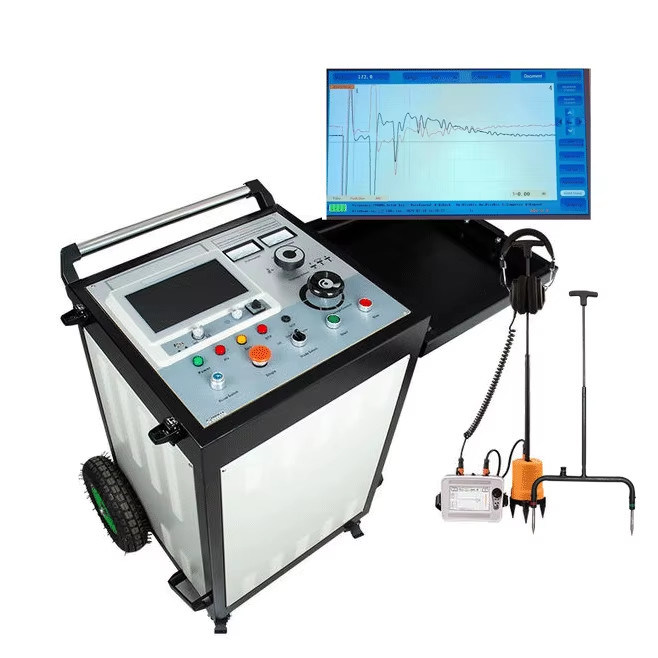

32kV 1024J Hệ thống định vị lỗi cáp điện xách tay

Name: 32kV 1024J Hệ thống định vị lỗi cáp điện xách tay
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHV535-2TSB+XHDD503E
Price: 15500.00 USD
Availability: InStock

Chi tiết sản phẩm:

Nguồn gốc:	Trung Quốc
Hàng hiệu:	XZH TEST
Chứng nhận:	CE ISO
Số mô hình:	XHHV535-2TSB+XHDD503E

Thông tin chi tiết

Nguồn gốc:

Trung Quốc

Hàng hiệu:

XZH TEST

Chứng nhận:

CE ISO

Số mô hình:

XHHV535-2TSB+XHDD503E

Làm nổi bật:

High Light

Làm nổi bật:

Máy tìm lỗi cáp di động 32kV

1024J Máy tìm lỗi năng lượng xả

hệ thống định vị lỗi cáp di động với bảo hành

Trading Information

Số lượng đặt hàng tối thiểu:

1 bộ

chi tiết đóng gói:

bao bì gỗ

Thời gian giao hàng:

5-8 ngày làm việc

Điều khoản thanh toán:

T/T

Khả năng cung cấp:

500 BỘ/NĂM

Mô tả sản phẩm

1024J Năng lượng xả 32kV và dưới ARC Hệ thống định vị lỗi cáp

CácXHHV535-2TSBHệ thống định vị lỗi cáp phát hiện các lỗi cách điện chính trong cáp điện 35kV và thấp hơn trong khi đo chính xác chiều dài cáp.Hệ thống toàn diện này kết hợp một bộ kiểm tra lỗi cáp với một máy phát xung điện áp cao để phát hiện lỗi đáng tin cậy.

Tổng quan hệ thống

Máy kiểm tra lỗi cáp có giao diện phần mềm trực quan với hoạt động cảm ứng, được điều khiển bởi một máy vi tính một chip.hoạt động đáng tin cậy với hệ thống cung cấp điện độc lập ngăn chặn sự nhiễu trong khi xả xung.

Hệ thống thử nghiệm tiên tiến này xác định hiệu quả các lỗi cáp khác nhau bao gồm:

Các lỗi kháng cự thấp, mạch ngắn và mạch mở
Các lỗi dây vỡ trong cáp điện của các vật liệu khác nhau
Các lỗ hổng rò rỉ và flashover có sức đề kháng cao
Các lỗi trong cáp đồng trục tần số cao, cáp đèn đường và dây ngầm

Thông số kỹ thuật

Parameter	Giá trị
Điện áp điện áp HV	0-8kV/16kV/32kV
Dòng điện mặt cao	0-60mA
Chế độ điện tụ bên trong	2μF/32kV, 8μF/16kV, 32μF/8kV
Thời gian tăng áp	Tăng áp tự động ~ 7s hoặc điều khiển bằng tay
Năng lượng giật	1024J
Năng lượng gia tăng	2KVA
Trọng lượng	≤ 120kg
Nguồn cung cấp điện	AC220V±15%, 50Hz±2Hz

Các thông số định vị trước lỗi cáp

Tần số lấy mẫu: 1MHz~400MHz
Phạm vi xung điện áp thấp: 300V±15%
Phạm vi đo khoảng cách: ≥ 120km
Phạm vi thử nghiệm: 100m/300m/500m/1km/3km/5km/10km/25km/50km/100km
Độ rộng xung: 0,15μS đến 10μS (8 phạm vi có thể chọn)
Độ phân giải tối thiểu: 0.07m
Khu vực mù thử nghiệm: ≤ 10m
Lỗi đo: ≤±(0,5% × L+1m), trong đó L là chiều dài cáp
Năng lượng: Pin lithium 10.4AH tích hợp (5 giờ hoạt động, thời gian sạc 2 giờ)

XHDD503E Cable Fault Pinpointer

XHDD503E pinpointer sử dụng công nghệ đồng bộ âm thanh từ tính để xác định chính xác lỗi cáp.nó phát hiện hiện tượng phát điện nhấp nháy thông qua sóng rung, sóng âm thanh, và sóng điện từ, xử lý dữ liệu này để phát ra cả đọc khoảng cách thị giác và tín hiệu âm thanh để xác định chính xác vị trí lỗi.

Công cụ linh hoạt này xử lý các lỗi cáp khác nhau bao gồm:

Các lỗi kháng cự thấp, mạch ngắn và mạch mở
Các lỗi dây vỡ trong cáp có cấp độ điện áp và vật liệu khác nhau
Các lỗ hổng rò rỉ và flashover

Tiêu chuẩn kỹ thuật của Pinpointer

băng thông kênh âm thanh:All-pass (100Hz-1600Hz), Low pass (100Hz-300Hz), High pass (160Hz-1600Hz), Band pass (200Hz-600Hz)
Điều chỉnh kênh:8 cấp độ âm thanh, từ tính và điện áp
Khả năng phát âm:Tăng 16 cấp (0-112dB), trở kháng 350Ω
Phạm vi phát hiện:0.00-99.99ms, 75mV-75V
Độ chính xác phát hiện:Định vị ≤0,1m; Điện áp bước ≤0,5m; Con đường ≤0,5m
Sức mạnh:4 × 18650 pin lithium (8 giờ hoạt động)
Điều kiện hoạt động:-25°C đến 65°C; độ ẩm ≤90%
Kích thước:428L × 350W × 230H (mm)
Trọng lượng:7kg
