| Chứng nhận: | CE, ISO |
Máy định vị lỗi cáp ngầm XHGG502 sử dụng máy tính tất cả trong một màn hình cảm ứng 12.1 inch cấp công nghiệp và giao diện phần mềm vận hành đơn giản để thực hiện kiểm tra tương tác người-máy. Sử dụng mạch tích hợp và thiết bị cấp công nghiệp, pin lithium-ion dung lượng lớn tích hợp, ổn định và đáng tin cậy, dễ sử dụng.
Thiết bị kiểm tra lỗi cáp này là một công cụ đặc biệt để đo và phân tích tình trạng và khoảng cách lỗi của cáp điện. Thiết bị kiểm tra lỗi cáp này sử dụng sự kết hợp giữa công nghệ điện tử hiện đại và công nghệ máy tính để thực hiện lọc tín hiệu, thu thập, xử lý dữ liệu, hiển thị đồ họa, phân tích đồ họa, để hoàn thành việc đo tốc độ cáp, kiểm tra chiều dài cáp, kiểm tra khoảng cách lỗi cáp.
Máy định vị lỗi cáp này phù hợp với các lỗi điện trở thấp, ngắn mạch, hở mạch và ngắt kết nối của cáp điện, cáp đồng trục tần số cao, cáp đèn đường và dây chôn của các vật liệu khác nhau với các tiết diện khác nhau và các môi trường khác nhau, cũng như rò rỉ điện trở cao và nhấp nháy điện trở cao. lỗi mạng.
Chào mừng bạn liên hệ với chúng tôi để biết thêm thông tin.
| Tên sản phẩm | Máy định vị trước lỗi cáp ngầm (TDR) |
| Model | XHGG502 |
| MOQ | 1 Đơn vị |
| Chức năng chính | Để đo khoảng cách thô lỗi cáp ngầm |
| Tốc độ lấy mẫu dữ liệu | 60MHz, 120 MHz, 240MHz, 400MHz |
| Khoảng cách kiểm tra | >60Km |
| Chiều dài cáp kiểm tra được thiết lập | <1Km (short distance);<3Km (medium distance);>3Km (khoảng cách xa) |
| Biên độ xung | 400Vpp |
| Độ rộng xung | 0.1uS và 2uS |
| Độ phân giải đọc | 0.1m |
| Độ chính xác kiểm tra hệ thống | Ít hơn 0.5m |
| Điện áp chịu đựng của bộ ghép xung | 38kVDC |
| Điều kiện làm việc | nhiệt độ -25ºC~+55ºC, độ ẩm tương đối 85%, áp suất khí quyển 750±30mmHg. |
| Phương pháp đo | Phương pháp xung điện áp thấp, phương pháp phóng điện cao áp, phương pháp xung đa |
Máy định vị trước lỗi cáp ARC XHGG502Phát hiện chính xác và nhanh chóng sự cố cách điện chính của cáp điện có cấp điện áp từ 35KV trở xuống; hiệu chỉnh chiều dài cáp; kiểm tra sơ bộ khoảng cách lỗi cáp

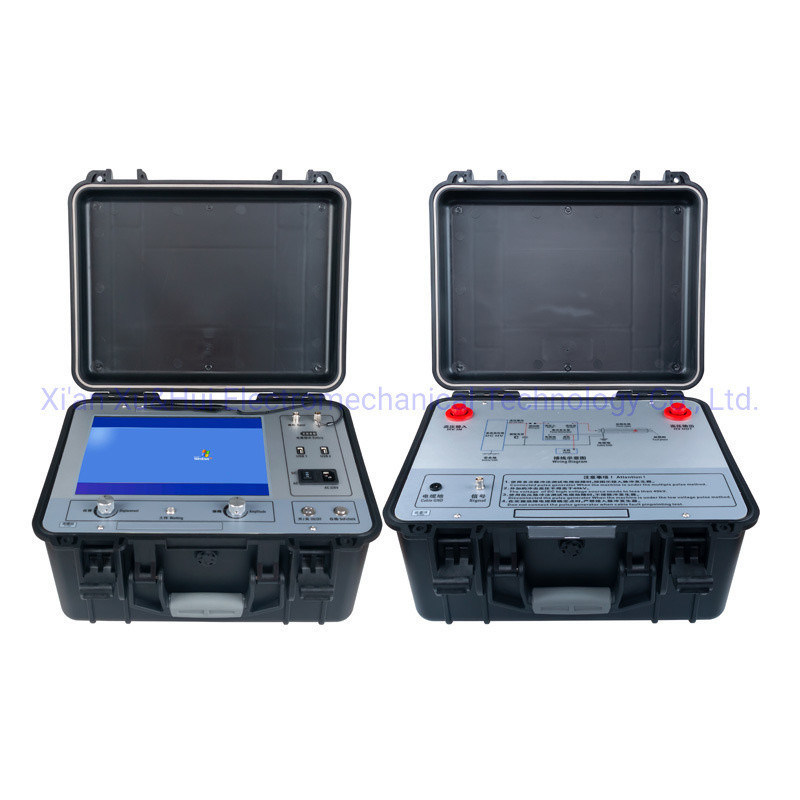

| Máy định vị trước lỗi cáp | XHGG502: để kiểm tra khoảng cách lỗi cáp, bao gồm một máy chủ và một bộ ghép |
Chào mừng bạn liên hệ với chúng tôi để biết thêm thông tin và dịch vụ.Định vị trước lỗi cáp: với máy phản xạ XHGG502 dựa trên phương pháp phản xạ xung điện áp thấp (TDR) và phương pháp phân rã điện áp cao (phóng điện) (DECAY), phương pháp phản xạ hồ quang (chụp đơn/ đa chụp).
Có ba chế độ kiểm tra của XHGG502, xung điện áp thấp, phóng điện cao áp, ARC đa chụp.
Hình ảnh bên dưới hiển thị khoảng cách lỗi cáp được đo bằng cách sử dụng chế độ kiểm tra ARC đa chụp của XHGG502.
Hình ảnh bên dưới hiển thị khoảng cách lỗi cáp được đo bằng cách sử dụng chế độ kiểm tra phóng điện cao áp của XHGG502
Hình ảnh bên dưới hiển thị chiều dài cáp hoặc khoảng cách lỗi hở mạch cáp được đo bằng cách sử dụng chế độ kiểm tra xung điện áp thấp của XHGG502. Khi sử dụng phương pháp xung điện áp thấp, không cần kết nối máy phát xung điện áp cao. Các phương pháp kiểm tra khác phải được sử dụng kết hợp với máy phát xung điện áp cao.
