Máy kiểm tra tỷ lệ xoay của bộ biến áp ba pha 0,9-10000 TTR Meter Auto Wiring Group Identifier XHBB128B

XHBB128B tương thích với hầu hết các loại biến áp bao gồm biến áp điện ba pha và một pha tiêu chuẩn, biến áp phân phối, biến áp Z-type (zigzag),Máy biến đổi thẳng, máy biến đổi nối đất, máy biến đổi lò điện, máy biến đổi chuyển pha và máy biến đổi cân bằng.Thiết bị hỗ trợ các nhóm dây điện 0 ′′ 11 với nhận dạng tự động và có thể đo các bộ thay đổi vòi với tối đa 99 vị trí, bao gồm cả các cấu hình khớp không đối xứng.

Các máy kiểm tra tỷ lệ truyền thống sử dụng nguồn điện một pha có chứa biến dạng hài hòa ảnh hưởng đến độ chính xác đo.Các XHBB128B sử dụng một tự làm ba pha chính xác biến tần nguồn điện như là nguồn đo. Điều này loại bỏ hoàn toàn nhiễu hòa âm lưới điện, cung cấp độ chính xác nhất quán ± 0,1%. Khi nguồn điện làm việc là một máy phát điện (thường ở các trạm phụ từ xa),chất lượng đo hoàn toàn không bị ảnh hưởng vì điện áp thử nghiệm được tổng hợp độc lập.

Một trong những khả năng chẩn đoán quan trọng của XHBB128B là phát hiện các mạch ngắn trong vòng cuộn biến áp.tỷ lệ xoay hiệu quả lệch so với giá trị định danhThiết bị đo tỷ lệ thực tế với độ phân giải 0,0001 và so sánh nó với giá trị dự kiến, đánh dấu bất kỳ độ lệch nào vượt quá độ khoan dung bình thường.Kết hợp với hệ thống bảo vệ mạch ngắn trong vòng quay của thiết bị trong quá trình thử nghiệm, nó cung cấp cả khả năng chẩn đoán và an toàn hoạt động.

Sau khi nhập các giá trị điện áp cao và thấp, cùng mức khớp (ví dụ: 1,25% đối với biến áp 110 ± 8 × 1,25%) và loại khớp (số vị trí),dụng cụ tự động tính toán tỷ lệ dự kiến cho mỗi vị trí vòiTrong khi đo, nó so sánh tỷ lệ đo với tất cả các vị trí được tính toán và xác định chính xác vòi mà bộ thay đổi hiện đang được thiết lập.Điều này hoạt động ngay cả đối với các bộ biến đổi nơi vị trí vòi được đánh giá không phải là ở điểm trung tâm, và cho các cấu hình khớp không đối xứng, trong đó mối quan hệ điện áp không tuyến tính giữa các vị trí.

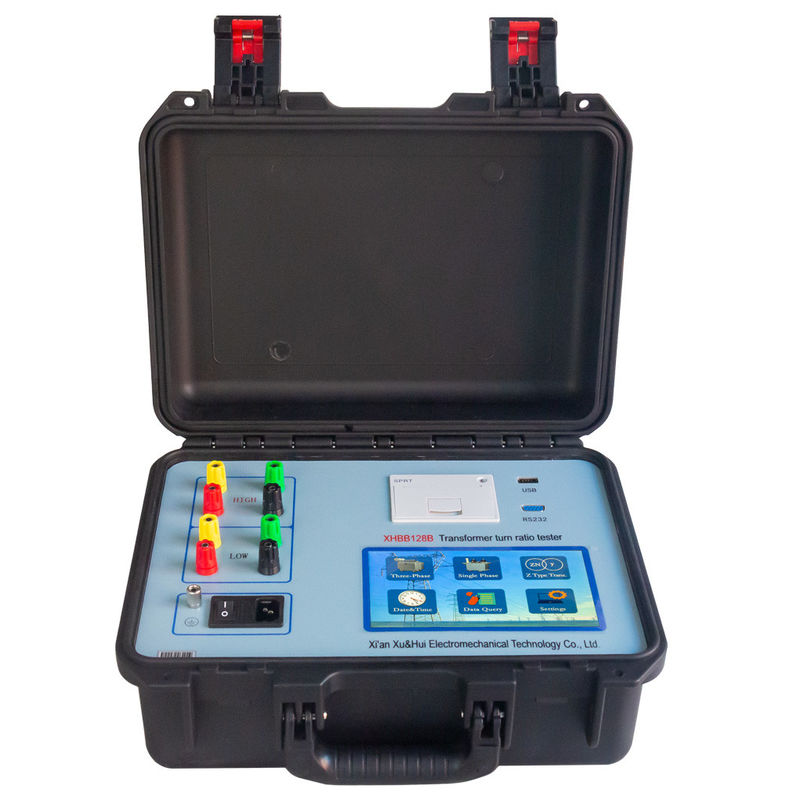

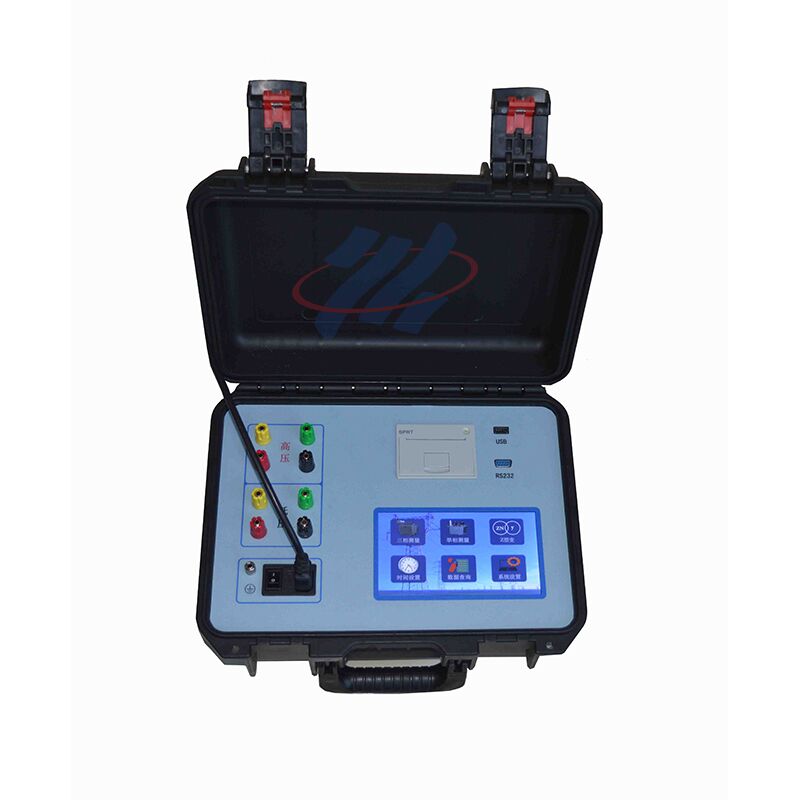

XHBB128B được cung cấp như một bộ sẵn dùng hoàn chỉnh bao gồm dụng cụ thử chính (360 × 290 × 170 mm, 5,9 kg), hộp cáp riêng biệt (cùng kích thước, 5,65 kg) chứa tất cả các dây dẫn thử HV và LV,cáp điện, cáp nối đất, ổ đĩa flash USB, và giấy in nhiệt. thời gian giao hàng tiêu chuẩn là 5 8 ngày làm việc.Mỗi đơn vị được đóng gói trong một vỏ nhựa kỹ thuật đa chức năng mạnh mẽ mà là lạnh / nhiệt độ khángXZH TEST cung cấp bảo hành nhà sản xuất tiêu chuẩn với bảo hiểm mở rộng tùy chọn. Số lượng đặt hàng tối thiểu là 1 đơn vị với điều khoản thanh toán T / T.
