| Nguồn gốc: | Tây An, Thiểm Tây, Trung Quốc |
| Hàng hiệu: | XZH TEST |
| Số mô hình: | XHZ1320 |
Đối với hệ thống điện, máy biến áp là thiết bị cốt lõi trong hệ thống, vì vậy việc vận hành máy biến áp lâu dài và đáng tin cậy có liên quan đến sự ổn định và độ tin cậy của toàn bộ hệ thống.
Điện trở một chiều của máy biến áp là một hạng mục kiểm tra bắt buộc đối với các sản phẩm bán thành phẩm, kiểm tra tại nhà máy thành phẩm, lắp đặt, kiểm tra bàn giao và kiểm tra phòng ngừa của bộ phận điện trong sản xuất máy biến áp. Nó có thể phát hiện hiệu quả việc lựa chọn vật liệu, hàn, các bộ phận kết nối lỏng lẻo, thiếu sợi, đứt dây, v.v. của cuộn dây máy biến áp. Các khuyết tật và mối nguy hiểm tiềm ẩn sau khi vận hành. Để đáp ứng nhu cầu đo nhanh điện trở một chiều của máy biến áp, công ty chúng tôi đã sử dụng những lợi thế kỹ thuật của mình để phát triển một máy thử điện trở một chiều của máy biến áp.

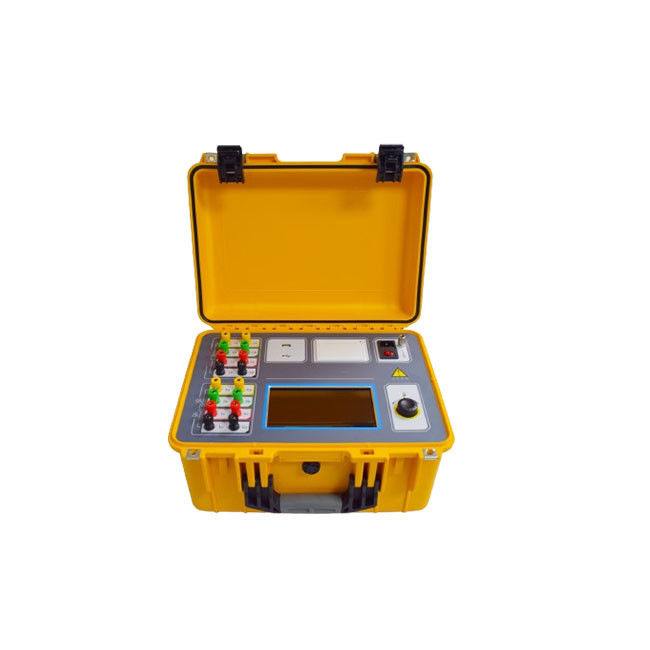

Thiết bị này XHZ1320 DC winding resistance tester là một thế hệ mới của máy thử nghiệm nhanh tích hợp phương pháp từ hóa, thử nghiệm ba pha (Yn, Y, △) và các chức năng khử từ. Nó là một thiết bị lý tưởng để đo điện trở một chiều của máy biến áp điện lớn. Màn hình sử dụng màn hình LCD độ phân giải cao, màn hình lớn màu thật với điều khiển cảm ứng và núm xoay, thuận tiện cho việc sử dụng tại chỗ. Nó có chức năng nhắc nhở menu tiếng Anh, thao tác dễ dàng và trực quan, và tất cả các hạng mục kiểm tra điện trở trực tiếp có thể được hoàn thành chỉ với một kết nối. Tốc độ kiểm tra nhanh, độ chính xác cao và phạm vi đo rộng.
|
1. Đầu cuối điện áp cao Kết nối với ống lót phía điện áp cao của máy biến áp. |
|
2. Đầu cuối điện áp thấp Kết nối với ống lót phía điện áp thấp của máy biến áp. |
|
3. Màn hình cảm ứng. Kích thước màn hình là 7.0 inch; độ phân giải là 1024×600. |
|
4. Núm xoay một chạm: Tất cả các chức năng của thiết bị có thể được vận hành. |
|
5. Đầu cuối nối đất Thiết bị phải được nối đất một cách đáng tin cậy. Có thể có sơn hoặc gỉ trên điểm nối đất tại chỗ, phải được loại bỏ. |
|
6. Phím bật/tắt nguồn Bật công tắc nguồn trong khoảng 2 giây để khởi động. |
|
7. Máy in In kết quả kiểm tra. |
|
8. Giao diện USB Ổ đĩa flash USB bên ngoài được sử dụng để lưu trữ dữ liệu kiểm tra; vui lòng sử dụng ổ đĩa flash USB ở định dạng FAT hoặc FAT32; trong quá trình lưu trữ, nghiêm cấm tháo ổ đĩa flash USB. |
Thông số kỹ thuật
| Dòng điện đầu ra | Một pha | 20A,10A,5A,1A,0.1A,10mA,<1mA |
| Ba pha | 10A+10A,5A+5A,1A+1A,0.1A+0.1A | |
| Phạm vi đo | Một pha |
Mức 20 A 0.5mΩ～1 Ω Mức 10 A 1.0mΩ～2 Ω Mức 5 A 10 mΩ～4 Ω Mức 1 A 0.1Ω～20Ω Mức 0.1A 2.0Ω～200Ω Mức 10mA 50Ω～2kΩ Phạm vi <1mA 500Ω～25kΩ |
| Ba pha |
Bánh răng 10A + 10A 0.5mΩ ~ 0.8 Ω Mức 5 A + 5 A 10 mΩ ~ 1.6 Ω Mức 1 A + 1 A 0.1 Ω ~ 8.0 Ω Bánh răng 0.1A+0.1A 2.0 Ω ~ 80 Ω |
|
| Độ chính xác | ±(đọc×0.2%+2 từ) | |
| Nguồn điện | AC220V±10%, 50/60Hz | |
| Nhiệt độ hoạt động | -10℃～50℃ | |
| Độ ẩm tương đối | <90%, không ngưng tụ | |
| Thể tích thiết bị | 400×315×223mm | |
| Trọng lượng thiết bị | 9kg | |
