Máy khử từ máy biến áp| XHXC110
Máy khử từ máy biến áp XHXC110 là thiết bị chuyên dụng để loại bỏ nguy cơ từ dư sau khi kiểm tra điện trở DC của máy biến áp công suất lớn và máy biến áp đo lường. Do tính chất trễ vốn có của vật liệu sắt từ, từ dư vẫn còn trong lõi sắt sau khi đo tỷ số điện áp và điện trở DC. Khi máy biến áp được cấp điện, từ dư này gây ra bão hòa nửa chu kỳ của lõi, tạo ra một số lượng lớn sóng hài trong dòng điện kích từ. Điều này không chỉ làm tăng tiêu thụ công suất phản kháng mà còn có thể gây ra hoạt động sai của các thiết bị bảo vệ rơ-le và dẫn đến tổn thất kinh tế. XHXC110 loại bỏ từ dư một cách an toàn và hiệu quả trước khi cấp điện cho máy biến áp, bảo vệ máy biến áp khỏi tác động của dòng điện từ hóa ban đầu và đảm bảo vận hành, đưa vào sử dụng an toàn.
Ứng dụng & Đối tượng mục tiêu:Được thiết kế cho các nhà sản xuất máy biến áp thực hiện khử từ trước khi giao hàng và nghiệm thu tại nhà máy, các đội kiểm tra phòng ngừa của nhà máy điện và công ty điện lực chuẩn bị máy biến áp để cấp điện an toàn, các đội nghiệm thu và đưa vào sử dụng trạm biến áp mới, các viện kiểm tra cao áp và nhà cung cấp dịch vụ kiểm tra điện trở DC, và các nhà sản xuất máy biến áp đo lường và các xưởng bảo trì phải loại bỏ từ dư trước khi cấp điện.
Thông số kỹ thuật chính
| Thông số |
Thông số kỹ thuật |
| Dòng khử từ |
10A, 5A, 1A, 500mA, 200mA (có thể tùy chỉnh) |
| Chế độ khử từ |
Thủ công, Tự động |
| Thời gian khử từ |
Thủ công 3 phút mỗi lần; Tự động 9 phút mỗi lần |
| Hiệu quả khử từ |
Lớn hơn 90% mỗi lần |
| Tiến trình khử từ |
Hiển thị từ 0 đến 100% theo thời gian thực |
| Nguồn điện làm việc |
AC220V±10% |
| Tần số nguồn |
50Hz±1Hz |
| Nhiệt độ làm việc |
-25°C đến 50°C |
| Độ ẩm làm việc |
≤90% |
| Trọng lượng |
5kg (không bao gồm dây đo) |
| Phạm vi áp dụng |
Máy biến áp công suất lớn và máy biến áp đo lường từ 35kV trở lên, đặc biệt là máy biến áp dung lượng lớn từ 330kV trở lên |
Tính năng nâng cao
Áp dụng công nghệ độc quyền của nguyên lý suy giảm tần số chuyển đổi DC
Máy biến áp ba pha chỉ cần khử từ pha B để đạt được mục đích
Đánh giá dòng điện ổn định tự động với thu thập và xử lý dữ liệu AD 16 bit
Chế độ khử từ tự động và thủ công thông minh
Tốc độ khử từ nhanh: mỗi lần cải thiện từ 30 phút xuống dưới 4 phút
Hiệu quả khử từ rõ rệt: mỗi lần cải thiện từ 80% lên trên 90%
Có thể sử dụng trực tiếp dây dẫn dòng điện của phép đo điện trở DC, thuận tiện kết hợp với máy đo điện trở DC
Giao diện tiếng Trung rõ ràng với hiển thị thời gian thực tiến trình khử từ
Thích hợp cho máy biến áp công suất lớn và máy biến áp đo lường từ 35kV trở lên trước khi cấp điện, đặc biệt là máy biến áp dung lượng lớn từ 330kV trở lên
Kích thước nhỏ và trọng lượng nhẹ, rất phù hợp cho sử dụng tại hiện trường
Thiết bị này cung cấp cho các kỹ sư kiểm tra máy biến áp một giải pháp đáng tin cậy, hiệu quả để loại bỏ từ dư, giúp các nhà sản xuất, công ty điện lực và đội ngũ nghiệm thu ngăn ngừa hư hỏng do dòng điện ban đầu, hoạt động sai của bảo vệ rơ-le và ô nhiễm chất lượng điện trước khi cấp điện cho máy biến áp.
Câu hỏi thường gặp
Q1: Máy khử từ máy biến áp này được thiết kế cho ai?
Nó được thiết kế cho các nhà sản xuất máy biến áp thực hiện khử từ trước khi giao hàng và nghiệm thu tại nhà máy, các đội kiểm tra phòng ngừa của nhà máy điện và công ty điện lực chuẩn bị máy biến áp để cấp điện an toàn, các đội nghiệm thu và đưa vào sử dụng trạm biến áp mới, các viện kiểm tra cao áp và nhà cung cấp dịch vụ kiểm tra điện trở DC, và các nhà sản xuất máy biến áp đo lường và các xưởng bảo trì phải loại bỏ từ dư trước khi cấp điện.
Q2: Tại sao cần khử từ trước khi cấp điện cho máy biến áp?
Từ dư trong lõi máy biến áp gây ra bão hòa nửa chu kỳ khi máy biến áp được cấp điện, tạo ra dòng điện ban đầu và sóng hài lớn. Điều này có thể gây ra hoạt động sai của bảo vệ rơ-le, lỗi cấp điện thường xuyên, sự cố dòng điện ban đầu cộng hưởng của các máy biến áp lân cận, mất điện trên diện rộng, hư hỏng máy biến áp và bộ ngắt mạch do lực điện động quá lớn, giảm độ chính xác đo lường CT, ô nhiễm chất lượng điện và dao động điện áp. Khử từ trước khi cấp điện loại bỏ các rủi ro này và đảm bảo vận hành máy biến áp an toàn.
Q3: XHXC110 loại bỏ từ dư như thế nào?
XHXC110 áp dụng nguyên lý suy giảm tần số chuyển đổi DC. Nó sử dụng phương pháp khử từ DC với biên độ dòng điện giảm dần và cực tính dòng điện thay đổi định kỳ. Bằng cách thu hẹp dần vòng trễ và triệt tiêu các cực từ lẫn nhau, từ dư sẽ được loại bỏ. Ở chế độ tự động, thiết bị thực hiện khử từ theo trình tự 10A, 5A, 1A, 500mA và 200mA cho đến khi tiến trình đạt 100%, sau đó tự động xả.
Q4: Thông số kỹ thuật và hiệu suất chính là gì?
Dòng khử từ có năm cấp độ: 10A, 5A, 1A, 500mA và 200mA có thể tùy chỉnh. Chế độ thủ công mất khoảng 3 phút mỗi lần và chế độ tự động khoảng 9 phút mỗi lần, với hiệu quả khử từ hơn 90% mỗi lần. Thiết bị hoạt động với nguồn điện AC220V cộng hoặc trừ 10% ở tần số 50Hz cộng hoặc trừ 1Hz, hoạt động ở nhiệt độ -25 độ C đến 50 độ C với độ ẩm không quá 90%, và chỉ nặng 5kg không bao gồm dây đo.
Q5: XHXC110 có tiện lợi cho việc sử dụng tại hiện trường không?

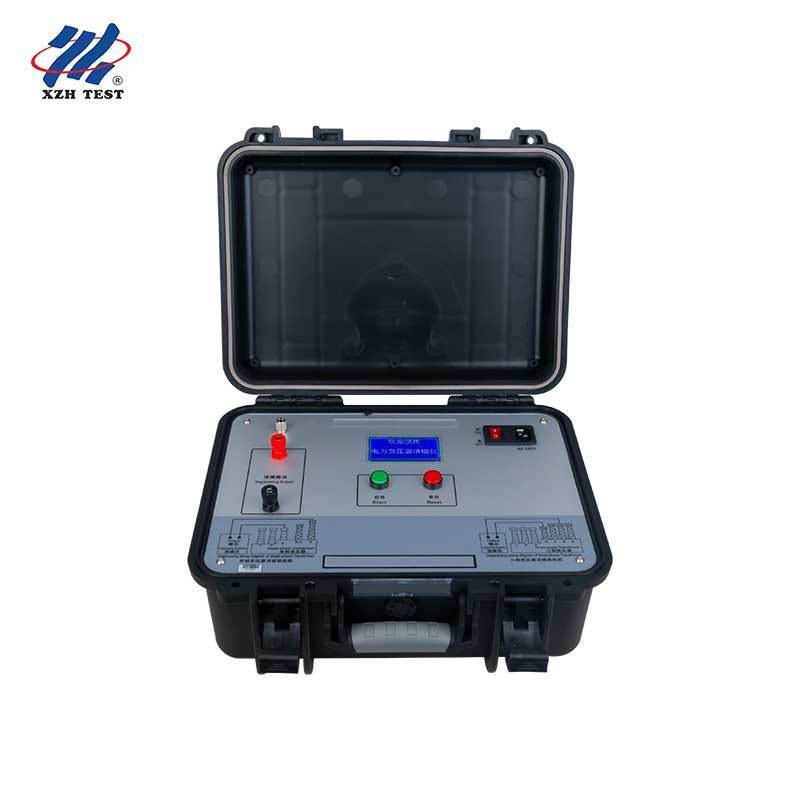

Có. Thiết bị có thiết kế hoạt động hai nút: nút đỏ để chọn và đặt lại, và nút xanh để xác nhận và bắt đầu. Nó có giao diện tiếng Trung rõ ràng với hiển thị thời gian thực chế độ khử từ, giá trị dòng điện và tiến trình, và có thể sử dụng trực tiếp dây dẫn dòng điện của máy đo điện trở DC. Kích thước nhỏ và trọng lượng nhẹ 5kg làm cho nó rất phù hợp cho việc sử dụng tại chỗ tại các trạm biến áp, nhà máy điện và địa điểm sản xuất.
