| Nguồn gốc: | Tây An, Thiểm Tây, Trung Quốc |
| Hàng hiệu: | XZH TEST |
| Chứng nhận: | CE, ISO |
| Số mô hình: | XHBX1501 |

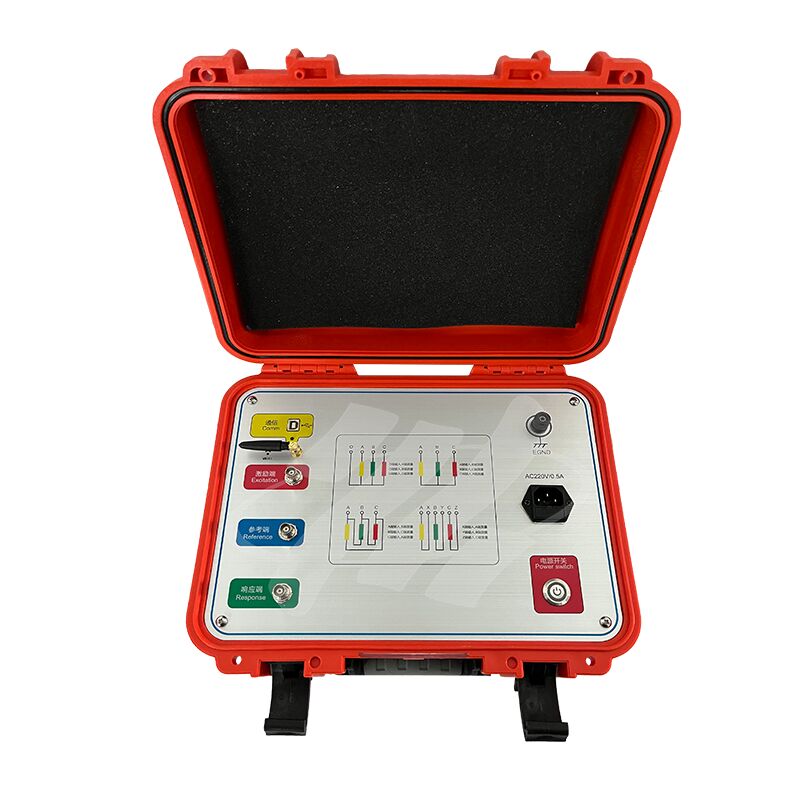

Phương pháp phân tích đáp ứng tần số thử nghiệm Xzh cho Máy kiểm tra biến dạng cuộn dây máy biến áp
Máy kiểm tra biến dạng cuộn dây máy biến áp dựa trên có thể chẩn đoán chính xác các lỗi bên trong máy biến áp dựa trên việc đo các thông số đặc trưng của cuộn dây máy biến áp bên trong, sử dụng phương pháp phân tích đáp ứng tần số (FRA) được phát triển và cải tiến bởi các nước phát triển| Phạm vi đo biên độ | (-120dB) đến (+20 dB) |
| Độ chính xác đo biên độ | 0.1dB |
| Trở kháng đầu vào tín hiệu: | 1MΩ |
| Trở kháng đầu ra tín hiệu | 50Ω |
| Biên độ đầu ra tín hiệu | ± 20V |
| Phần trăm lặp lại thử nghiệm | 99.9% |
| Kích thước dụng cụ đo | (LxWxH) 300X340X120 (mm) |
| Kích thước hộp nhôm của dụng cụ | (LxWxH) 310X400X330 (mm) |
| Tổng trọng lượng | 13Kg |
| Nhiệt độ hoạt động | -10ºC đến +40ºC |
| Nhiệt độ bảo quản | -20ºC đến +70ºC |
| Độ ẩm tương đối | <90%, không ngưng tụ |
Các tính năng hiệu suất chính
Thu thập và điều khiển bằng cách sử dụng bộ vi xử lý tích hợp cao, tốc độ cao.
Giao diện USB truyền thông được sử dụng giữa máy tính xách tay và thiết bị.
Việc giao tiếp giữa máy tính xách tay và thiết bị có thể sử dụng giao diện Bluetooth không dây hoặc giao diện WIFI không dây (tùy chọn)
Giao diện WIFI không dây có thể được sử dụng thuận tiện trên máy tính bảng và điện thoại thông minh.
Phần cứng áp dụng công nghệ quét tốc độ cao kỹ thuật số DDS chuyên dụng (Mỹ), có thể chẩn đoán chính xác các lỗi như cuộn dây bị biến dạng, phình ra, dịch chuyển, nghiêng, biến dạng ngắn mạch giữa các vòng và ngắn mạch tiếp xúc giữa các pha.
Lấy mẫu A/D 16 bit hai kênh tốc độ cao (trong thử nghiệm hiện trường, di chuyển bộ chuyển đổi vòi, và đường cong sóng cho thấy sự thay đổi rõ rệt).
Biên độ đầu ra tín hiệu được điều chỉnh bằng phần mềm, giá trị đỉnh biên độ tối đa là ±10V.
Máy tính máy tính sẽ tự động phân tích kết quả thử nghiệm và tạo tài liệu điện tử (Word).
Thiết bị có các tính năng đo kép: đo quét tần số tuyến tính và đo quét tần số phân đoạn, tương thích với chế độ đo của hai nhóm kỹ thuật ở Trung Quốc.
Các đặc tính biên độ-tần số phù hợp với các thông số kỹ thuật quốc gia về máy kiểm tra đặc tính biên độ-tần số. Tọa độ X (tần số) có chỉ mục tuyến tính và chỉ mục logarit, vì vậy bạn có thể in ra đường cong với chỉ mục tuyến tính và chỉ mục logarit. Người dùng có thể chọn một trong hai tùy theo nhu cầu thực tế.
Hệ thống phân tích dữ liệu thử nghiệm tự động,
