| Nguồn gốc: | Tây An Thiểm Tây |
| Hàng hiệu: | XZH TEST |
| Chứng nhận: | ISO |
| Số mô hình: | XHHV515-12L |
Được thiết kế cho:Kỹ thuật viên dịch vụ lỗi cáp LV/MV, đội bảo trì phân phối tiện ích, nhà cung cấp dịch vụ kiểm tra điện
Giá trị cốt lõi:Máy phát điện xung DC nhỏ gọn loại kéo thanh với 12μF tích hợp trong tụ điện cung cấp năng lượng xả điều chỉnh 0-864Jgiải pháp grab-and-go để phát hiện lỗi thông thường trên cáp điện 12kV và thấp hơn với đầu ra hai chế độ (tháo xung + điện áp chịu DC).

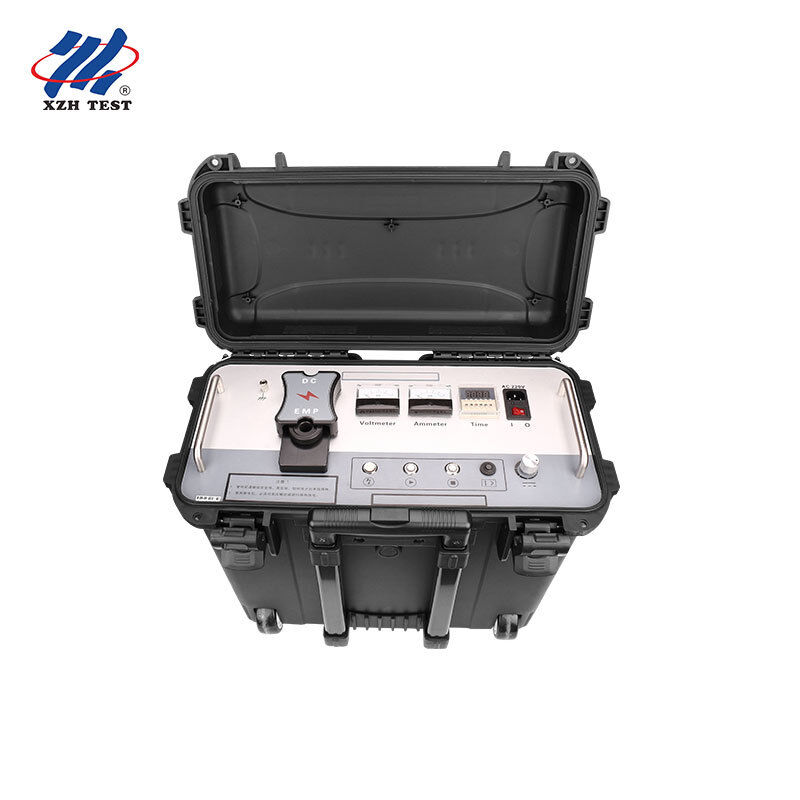

XHHV515-12L được thiết kế cho các kỹ thuật viên thực địanhỏ gọn, nhẹ, di động cho một người vận hànhnguồn xung cho công việc định vị lỗi dây cáp LV và MV hàng ngày. Its pull-rod chassis design prioritizes ease of transport and rapid deployment — ideal for utility crews responding to multiple fault callouts per day and testing companies servicing urban distribution networks where maneuverability through tight access points is critical.
Không giống như các máy phát sóng lớn hơn được gắn trên xe tải đòi hỏi phải có quyền truy cập ramp xe và xử lý hai người, yếu tố hình dạng thanh kéo XHHV515-12L ′ cho phép di động thực sự của một người điều hành.Máy cầm kính thiên văn tích hợp và khung gầm chắc chắn cho phép một kỹ thuật viên vận chuyển các thiết bị hoàn chỉnh từ xe đến điểm thử nghiệm, xuống cầu thang, và vào khu vực trạm phụ đông đúc nơi xe bánh xe không thể điều hướng.
Ưu điểm hoạt động:Đối với các nhân viên tiện ích xử lý 4-6 trường hợp lỗi mỗi ca, the difference between a 2-minute setup (XHHV515-12L) and a 10-minute setup (trolley-type units with external capacitor connections) translates directly to more faults located per working day — and faster service restoration for customers.
Nhiều máy phát sóng đòi hỏi người vận hành phải cấu hình lại cáp vật lý khi chuyển đổi giữa chế độ xả xung và DC chịu điện áp ∼ một nguồn lỗi kết nối và lãng phí thời gian.XHHV515-12L cung cấpcổng đầu ra dành riêng cho mỗi chế độ:
| Cổng đầu ra | Chức năng | Trường hợp sử dụng |
|---|---|---|
| HV Output (EMP) | Thả xung để xác định lỗi cáp | Kết nối với cáp đang được thử nghiệm cho tiếng đập âm từ trong vị trí lỗi |
| HV đầu ra (DC) | DC liên tục chịu điện áp đầu ra | Kết nối để xác minh cách điện sau khi lắp đặt cáp và thử nghiệm bảo trì phòng ngừa |
Một tính năng đặc biệt về an toàn và chẩn đoán của XHHV515-12L làKV voltmét thời gian thựccho thấy điện áp tụ ngay cả khi thiết bị ở chế độ chờ không chỉ trong khi xả xung hoạt động.Điều này cung cấp cho các nhà khai thác nhận thức tình huống liên tục về trạng thái năng lượng được lưu trữ, loại bỏ nguy cơ tiếp xúc vô tình với một ngân hàng tụ dường như "tắt" mà vẫn có thể giữ một điện tích dư thừa nguy hiểm.
| Kiểm soát | Chức năng |
|---|---|
| 1. Địa điểm an toàn | Kết nối đất khung thiết bị ngăn ngừa điện hóa vỏ và nguy cơ sốc nhân viên |
| 2. Nút xả | Phân tích điện tích bên trong bằng tay khi HV tắt ️ lớp an toàn thứ cấp sau khi xả tự động |
| 3. Chỉ báo khởi động / vị trí không | Đèn LED màu vàng xác nhận nút điện áp ở mức không; nhấn để bật đầu ra HV khi chỉ báo được bật |
| 4Đánh dấu dừng / HV | Đường cắt đầu ra HV ngay lập tức; đèn chỉ số trong khi đầu ra điện áp cao hoạt động |
| 5. Bảo vệ quá tải | Nhấn để kích hoạt bảo vệ; tự động khởi động trong tình trạng quá dòng ¢ thiết lập lại sau khi điều chỉnh |
| 6. Điều chỉnh điện áp | Chuyển hoàn toàn theo chiều ngược chiều kim đồng hồ đến 0 trước khi bắt đầu, sau đó theo chiều kim đồng hồ để tăng công suất |
| 7. Đặt thời gian | Khoảng thời gian xả có thể cấu hình cho chế độ xung tự động theo thời gian trong thời gian xác định |
| Ứng dụng | Kịch bản |
|---|---|
| Xác định lỗi cáp | Thả xung cho định vị âm từ trên cáp phân phối LV/MV 12kV và thấp hơn |
| DC chịu được thử nghiệm điện áp | Kiểm tra cách nhiệt cáp sau khi lắp đặt và sửa chữa trên các mạch LV và MV |
| Kiểm tra cáp trước khi đưa vào sử dụng | Kiểm tra mạch dây cáp mới trước khi tích điện ¢ phát hiện thiệt hại cài đặt và khiếm khuyết khớp |
| Kiểm tra DC thiết bị điện | DC chịu được thử nghiệm điện áp trên các thiết bị điện khác |
| Bảo trì phòng ngừa thường xuyên | Đánh giá tình trạng dây cáp theo kế hoạch cho các mạng đô thị, nhà máy công nghiệp, cơ sở thương mại |
Q: Làm thế nào một máy phát sóng điện áp cao hoạt động trong phát hiện lỗi cáp?
Máy phát điện giật phát ra một xung năng lượng cao vào cáp bị lỗi, tạo ra một vòng cung điện áp cao được kiểm soát tại điểm lỗi.Vòng cung này tạo ra cả tín hiệu âm thanh (tiếng đập mạnh có thể phát hiện bởi micro mặt đất) và xung điện từ (có thể phát hiện bởi một máy thu cảm ứng)Bằng cách kết hợp các thời gian đến tín hiệu âm thanh và điện từ, các nhà điều hành có thể xác định chính xác vị trí lỗi với một kỹ thuật được gọi là đồng bộ âm thanh - từ tính.
Q: Tôi nên chọn phạm vi điện áp nào cho các loại cáp khác nhau?
Lựa chọn điện áp theo điện áp hoạt động định giá của cáp như một hướng dẫn chung. Đối với cáp điện áp thấp (tối đa 1kV), sử dụng phạm vi 8kV hoặc 12kV. Đối với cáp phân phối điện áp trung bình (6-15kV), sử dụng điện áp cao hơn.phạm vi 16kV là thích hợpĐối với cáp truyền điện cao (từ 35kV trở lên), sử dụng phạm vi 32kV.Luôn tham khảo các thông số kỹ thuật điện áp thử nghiệm tối đa của nhà sản xuất cáp và đảm bảo tất cả các thông lệ an toàn được duy trì trong quá trình vận hành điện áp cao.
Q: Những biện pháp phòng ngừa an toàn nào phải được tuân thủ trong quá trình vận hành máy phát điện giật?
Kiểm tra máy phát điện điện áp cao đòi hỏi các giao thức an toàn nghiêm ngặt. Luôn luôn kiểm tra cáp được hoàn toàn khử năng lượng và cách ly khỏi tất cả các nguồn điện trước khi kết nối.Thiết lập một đường viền an toàn tối thiểu 5 mét xung quanh khu vực thử nghiệm với các dấu hiệu cảnh báo. Tất cả nhân viên phải đeo thiết bị PPE thích hợp bao gồm quần áo cung, găng tay cách nhiệt HV và giày cao gót điện bao trùm.dừng khẩn cấp, và khóa điện áp bằng không cung cấp các lớp bảo vệ bổ sung nhưng không bao giờ nên thay thế các quy trình an toàn thích hợp.
Q: Lợi thế của nhiều mức năng lượng (Joule) trên đơn vị này là gì?
Các mức năng lượng khác nhau phục vụ các mục đích chẩn đoán khác nhau.864J1024J) là lý tưởng cho xác nhận lỗi ban đầu và xác định các lỗi kháng cự cao nơi năng lượng quá mức có thể làm xấu đi thiệt hại của cáp. Năng lượng trung bình (1225J?? 2048J) cung cấp cường độ tín hiệu âm thanh tối ưu cho hầu hết các phương pháp xác định lỗi thông thường. Năng lượng cao (2450J +) được dành riêng cho các cáp rất dài, kịch bản chôn sâu,hoặc lỗi nghịch điện cao đòi hỏi tạo cung mạnh hơn để tạo ra một dấu hiệu âm thanh có thể phát hiệnLựa chọn ba cấp cho phép các nhà khai thác phù hợp với năng lượng sản xuất với điều kiện thực địa.
Hỏi: Bảo hành và hỗ trợ nào được bao gồm với máy phát sóng này?
Bảo hành tiêu chuẩn 12 tháng chống lại các khiếm khuyết sản xuất với hỗ trợ kỹ thuật suốt đời. CE và ISO 9001: 2015 được chứng nhận. Mỗi đơn vị bao gồm bộ tạo sóng, cáp đầu ra HV, cáp đất,thanh xả, hướng dẫn sử dụng, và một chiếc xe tải hạng nặng với bánh xe khóa để vận chuyển an toàn.Các bộ phận thay thế bao gồm các lỗ rỗng xả, tụ điện, và HV diode được dự trữ để thay thế nhanh chóng.
