| Nguồn gốc: | Tây An Thiểm Tây Trung Quốc |
| Hàng hiệu: | XZH TEST |
| Chứng nhận: | ISO CE |
| Số mô hình: | XHHV535-4T |
Được thiết kế cho:Đội ngũ dịch vụ thực địa của công ty điện, nhà thầu vị trí lỗi cáp, kỹ sư thử nghiệm điện và cho phép

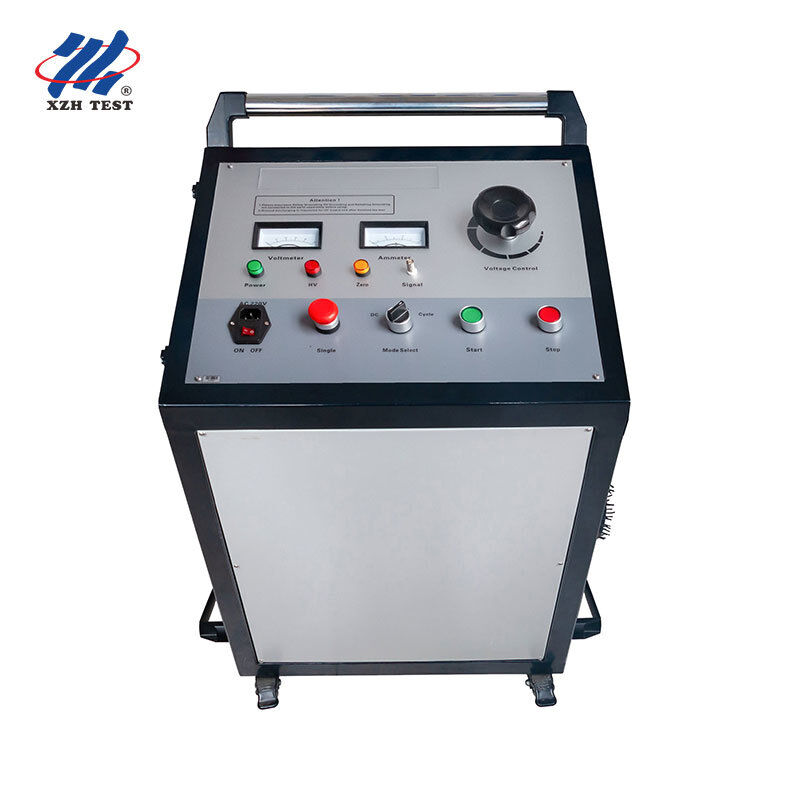

Giá trị cốt lõi:Integrated cart-type DC impulse high-voltage generator delivering 2550J discharge energy with a 4μF built-in capacitor — purpose-built for cable fault pinpointing and DC withstand voltage testing in field environments where mobility, độ tin cậy và an toàn của người vận hành là không thể thương lượng.
XHHV535-4T được thiết kế đặc biệt cho các nhà cung cấp dịch vụ vị trí lỗi cáp chuyên nghiệp và các phòng bảo trì tiện ích cần mộtNguồn xung điện cao cấp di động tự độngmà có thể được triển khai trực tiếp tại vị trí lỗi mà không cần sự phức tạp của thiết lập biến áp riêng biệt, ngân hàng tụ điện và bảng điều khiển.
Các thiết lập thử nghiệm xung cao áp thông thường đòi hỏi kết nối trường của các nguồn điện DC riêng biệt, ngân hàng tụ, khoảng trống trong vòng xả,và các thiết bị xả an toàn một quá trình tốn thời gian dễ bị lỗi kết nối và hiệu suất không nhất quánXHHV535-4T loại bỏ sự phân mảnh này bằng cách tích hợp tất cả năm hệ thống con trong một khung xe tải di động duy nhất:
| Hệ thống con | Lợi ích hội nhập |
|---|---|
| Nguồn điện DC cao áp | Công nghệ HV tần số cao với thiết kế mạch thu nhỏ, đáng tin cậy cao loại bỏ các module biến áp bên ngoài cồng kềnh |
| Capacitor lưu trữ năng lượng 4μF | Được tích hợp sẵn, được dây trước và được thử nghiệm tại nhà máy, không cần lắp ráp ngân hàng tụ điện tại chỗ |
| Bộ sợi cầu xả | Chọn chính xác và hiệu chỉnh tại nhà máy; cứng chống lại rung động vận chuyển |
| Thiết bị xả tự động | Vòng trật tự giải phóng an toàn tích hợp với giải phóng tự động theo thời gian bảo vệ người vận hành trong khi ngắt kết nối cáp |
| Mô-đun lấy mẫu kiểm tra lỗi | Giao diện lấy mẫu tích hợp để kết nối trực tiếp với bộ định vị lỗi cáp (TDR) và chỉ dẫn âm từ |
Thiết kế tập trung vào người vận hành:The XHHV535-4T adopts a user-centric control philosophy that mirrors the familiar transformer-and-cabinet workflow experienced utility technicians have used for decades — while delivering the performance advantages of modern solid-state HV technology.
| Ứng dụng | Kịch bản |
|---|---|
| Xác định lỗi cáp | Thả xung tạo ra tín hiệu âm thanh và điện từ tại điểm lỗi cho vị trí chính xác bằng cách sử dụng máy thu âm từ |
| DC chịu được thử nghiệm điện áp | Kiểm tra sau khi lắp đặt và sau khi sửa chữa tính toàn vẹn của cách điện theo tiêu chuẩn IEC |
| Kiểm tra dây cáp trước khi đưa vào sử dụng | Kiểm tra mạch cáp mới trước khi cấp năng lượng, xác định thiệt hại cài đặt, khiếm khuyết khớp và khiếm khuyết sản xuất |
| Bảo trì phòng ngừa định kỳ | Đánh giá theo kế hoạch về cơ sở hạ tầng cáp già để dự đoán tuổi thọ còn lại và ưu tiên thay thế CAPEX |
Q: Làm thế nào một máy phát sóng điện áp cao hoạt động trong phát hiện lỗi cáp?
Máy phát điện giật phát ra một xung năng lượng cao vào cáp bị lỗi, tạo ra một vòng cung điện áp cao được kiểm soát tại điểm lỗi.Vòng cung này tạo ra cả tín hiệu âm thanh (tiếng đập mạnh có thể phát hiện bởi micro mặt đất) và xung điện từ (có thể phát hiện bởi một máy thu cảm ứng)Bằng cách kết hợp các thời gian đến tín hiệu âm thanh và điện từ, các nhà điều hành có thể xác định chính xác vị trí lỗi với một kỹ thuật được gọi là đồng bộ âm thanh - từ tính.
Q: Tôi nên chọn phạm vi điện áp nào cho các loại cáp khác nhau?
Lựa chọn điện áp theo điện áp hoạt động định giá của cáp như một hướng dẫn chung. Đối với cáp điện áp thấp (tối đa 1kV), sử dụng phạm vi 8kV hoặc 12kV. Đối với cáp phân phối điện áp trung bình (6-15kV), sử dụng điện áp cao hơn.phạm vi 16kV là thích hợpĐối với cáp truyền điện cao (từ 35kV trở lên), sử dụng phạm vi 32kV.Luôn tham khảo các thông số kỹ thuật điện áp thử nghiệm tối đa của nhà sản xuất cáp và đảm bảo tất cả các thông lệ an toàn được duy trì trong quá trình vận hành điện áp cao.
Q: Những biện pháp phòng ngừa an toàn nào phải được tuân thủ trong quá trình vận hành máy phát điện giật?
Kiểm tra máy phát điện điện áp cao đòi hỏi các giao thức an toàn nghiêm ngặt. Luôn luôn kiểm tra cáp được hoàn toàn khử năng lượng và cách ly khỏi tất cả các nguồn điện trước khi kết nối.Thiết lập một đường viền an toàn tối thiểu 5 mét xung quanh khu vực thử nghiệm với các dấu hiệu cảnh báo. Tất cả nhân viên phải đeo thiết bị PPE thích hợp bao gồm quần áo cung, găng tay cách nhiệt HV và giày cao gót điện bao trùm.dừng khẩn cấp, và khóa điện áp bằng không cung cấp các lớp bảo vệ bổ sung nhưng không bao giờ nên thay thế các quy trình an toàn thích hợp.
Q: Lợi thế của nhiều mức năng lượng (Joule) trên đơn vị này là gì?
Các mức năng lượng khác nhau phục vụ các mục đích chẩn đoán khác nhau.864J1024J) là lý tưởng cho xác nhận lỗi ban đầu và xác định các lỗi kháng cự cao nơi năng lượng quá mức có thể làm xấu đi thiệt hại của cáp. Năng lượng trung bình (1225J?? 2048J) cung cấp cường độ tín hiệu âm thanh tối ưu cho hầu hết các phương pháp xác định lỗi thông thường. Năng lượng cao (2450J +) được dành riêng cho các cáp rất dài, kịch bản chôn sâu,hoặc lỗi nghịch điện cao đòi hỏi tạo cung mạnh hơn để tạo ra một dấu hiệu âm thanh có thể phát hiệnLựa chọn ba cấp cho phép các nhà khai thác phù hợp với năng lượng sản xuất với điều kiện thực địa.
Hỏi: Bảo hành và hỗ trợ nào được bao gồm với máy phát sóng này?
Bảo hành tiêu chuẩn 12 tháng chống lại các khiếm khuyết sản xuất với hỗ trợ kỹ thuật suốt đời. CE và ISO 9001: 2015 được chứng nhận. Mỗi đơn vị bao gồm bộ tạo sóng, cáp đầu ra HV, cáp đất,thanh xả, hướng dẫn sử dụng, và một chiếc xe tải hạng nặng với bánh xe khóa để vận chuyển an toàn.Các bộ phận thay thế bao gồm các lỗ rỗng xả, tụ điện, và HV diode được dự trữ để thay thế nhanh chóng.
