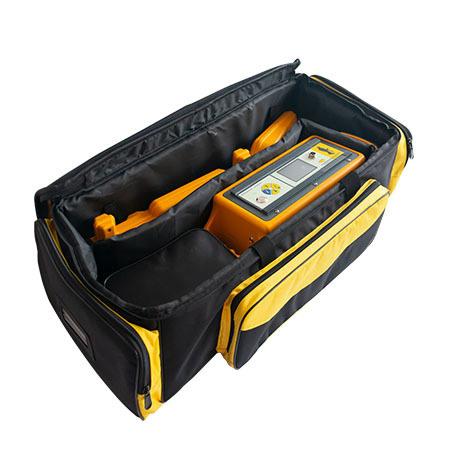

XHGX507X này máy định vị ống cáp ngầm sử dụng tín hiệu trường điện từ của cáp ngầm để định vị cáp, đồng thời hiển thị độ sâu và dòng điện đo được, để thực hiện chức năng dò tìm cáp.


Đặc điểm máy phát:
★Hiển thị tần số đầu ra hiện tại.
★Hiển thị công suất đầu ra hiện tại; có thể hiển thị lần lượt các cấp thấp, trung bình, cao và toàn bộ.
★Hiển thị chế độ làm việc hiện tại; có thể hiển thị lần lượt kết nối trực tiếp, ghép nối, cảm ứng.
★Hiển thị giá trị dòng điện vòng lặp hiện tại; hiển thị hiệu quả là 0-999 mA.
★Hiển thị giá trị trở kháng vòng lặp hiện tại; hiển thị hiệu quả là 00001 - 20000 ohms.
★Chỉ báo mức pin hiện tại; được biểu thị bằng biểu tượng pin, tất cả màu đen là đầy pin, và phía bên trái là hiển thị phần trăm pin hiện tại.


Đặc điểm máy thu:
☆Hiển thị giá trị tần số thu hiện tại; khi bật nguồn lần đầu là 577Hz.
☆Cường độ tín hiệu được biểu thị bằng độ dài của vạch kẻ; vạch kẻ di chuyển từ hai bên vào giữa, và tín hiệu quá mạnh hoặc ngoài phạm vi khi vạch kẻ đầy.
☆Cường độ tín hiệu được chỉ báo bằng số; phạm vi hiệu quả là 00.0-99.9, khi hiển thị 99.9, tín hiệu quá mạnh hoặc ngoài phạm vi.
☆La bàn màu chỉ hướng của đường ống.
☆Hiển thị độ sâu của đường dây ngầm được đo và dòng điện trên đường dây.
☆Độ lợi được điều chỉnh tự động theo mặc định, có nghĩa là hệ số khuếch đại của tín hiệu hiện đang được xử lý bởi máy thu, và dải động là 000-140db; khi khởi động lần đầu là 60db.
☆Cách máy thu nhận tín hiệu, lần lượt hiển thị đỉnh hẹp, đỉnh rộng, đáy, mũi tên đỉnh rộng, đỉnh + đáy, và thiết bị ngoài; khi bật nguồn lần đầu là đỉnh rộng. Thiết bị ngoài được nhận dạng tự động.
☆Chỉ báo mức pin hiện tại; được chỉ báo bằng biểu tượng pin.
☆Hiển thị trạng thái hoạt động hiện tại của còi báo động, được biểu thị bằng biểu tượng còi cộng với một đường kẻ. Một đường kẻ là âm lượng thấp, hai đường kẻ là âm lượng trung bình, ba đường kẻ là âm lượng cao, và dấu chéo là tắt còi báo động. Khi bật nguồn lần đầu là tắt còi báo động.
☆Một mũi tên sẽ tự động xuất hiện để chỉ vị trí cáp; hai mũi tên xuất hiện phía trên cáp.
☆Khi sử dụng tần số SS, chức năng này hiển thị hướng của dòng điện tín hiệu để hỗ trợ người vận hành dò tìm đường đi.
☆Khi sử dụng tần số SS, máy thu sẽ hiển thị pha của tín hiệu. Nhấn giữ phím tần số để xóa pha.

Chức năng
1) Nó có thể nhanh chóng và hiệu quả xác định hướng và độ sâu của cáp ngầm / đường ống kim loại. Nó cũng có thể xác định cáp bị ngắt điện và cáp đang có điện, và sử dụng khung chữ A để định vị chính xác các lỗi cáp điện trở thấp với đất.
2) Nó có chỉ báo cường độ tín hiệu, chỉ báo mũi tên trái và phải, và chỉ báo hướng la bàn.
3) Độ sâu tối đa của đường ống dò tìm có thể đạt tới 20 mét.
4) Tự động đo sâu: Khi đặt thiết bị phía trên đường ống, nó sẽ tự động hiển thị độ sâu thực của đường ống mục tiêu.
5) Nhận dạng tín hiệu: Nhận dạng chính xác cáp từ ba chiều biên độ tín hiệu, hướng tín hiệu và pha tín hiệu.
6) Chỉ báo hướng dòng điện: Nó có thể theo dõi hướng và pha của tín hiệu, cải thiện hiệu quả độ chính xác của đường dò tìm.
7) Phương pháp đo sâu 70% với lời nhắc tự động có thể dễ dàng xác định điểm tín hiệu 70% thông qua đồ họa và âm thanh nhắc nhở.
